20 Fishfinder 340 C Руководство пользователя
У
СТАНОВКА
F
ISHFINDER
340C
метика, вулканизирующегося при комнатной температуре,
и заполните его водой или легким минеральным маслом.
3. Поместите трансдьюсер в воду, направив его прямо ко дну.
Придавите трансдьюсер, чтобы он оставался на месте.
Настройте эхолот на оптимальную работу. Если характе-
ристики устройства значительно ухудшились, выберите и
протестируйте другое место для установки трансдьюсера.
.
Окончательная установка трансдьюсера:
1. Обработайте поверхность корпуса судна и лицевую
поверхность трансдьюсера влажной или сухой наждачной
бумагой с классом абразивности 400.
2. Соорудите из полоски уплотнителя порожек высотой около
6 мм. Налейте внутрь медленно застывающую эпоксидную
смолу на высоту около 3 мм.
3. Поместите в эпоксидную смолу трансдьюсер, вращая его
для удаления пузырьков воздуха.
4. Придавите трансдьюсер и подождите 24 часа, пока не
застынет эпоксидная смола.
Подключение жгута проводов
В комплект прибора Fishfinder входит жгут проводов, который
обеспечивает удобное подключение эхолота к источнику пита-
ния и трансдьюсеру, а также позволяет подсоединить внешние
устройства. Схему подключения Вы можете найти на стр. 18.
В системе используется предохранитель ACG/3AG – 3 А. При
необходимости удлинения проводов питания используйте
провод 22 AWG. НЕ обрезайте кабель трансдьюсера, посколь-
ку это приведет к аннулированию гарантии. Если на Вашем
судне имеется электрическая система, то Вы можете подклю-
чить прибор непосредственно к свободным клеммам блока
предохранителей. При использовании блока предохранителей

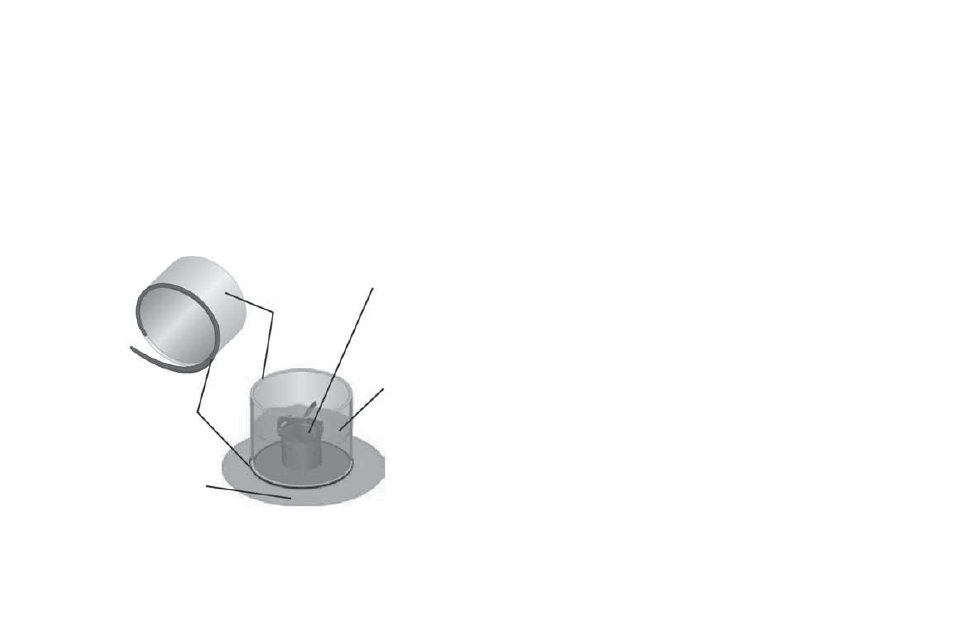

Поверхность
корпуса судна
Отрезок трубки из
ПВХ или консерв-
ная банка
Заполните
трубку или
банку водой
или легким
минеральным
маслом
Придавите тран-
сдьюсер, чтобы
он оставался на
месте.
Уплотнитель или
герметик, вулканизиру-
ющийся при комнатной
температуре
Тестирование места для установки трансдьюсера
