Fishfinder 340 C Руководство пользователя

21

У

СТАНОВКА

F

ISHFINDER

340C

удалите предохранитель, входящий в комплектацию. Также Вы
можете подключить устройство непосредственно к батарее.

Внимание: Входное напряжение прибора Fishfi nder
составляет 33 В пост. тока. Превышение этого напря-
жения может привести к поломке эхолота и аннулиро-
ванию гарантии.

Подключение жгута проводов:

1. Определите полярность источника питания, используя

вольтметр или тестер.

2. Подключите красный провод (+) к положительной клемме

источника питания. (Если Вы используете бортовой блок
предохранителей, подключите красный провод через
предохранитель, как это показано на рис.)

3. Подключите черный провод (-) к отрицательной клемме

источника питания.

4. Установите предохранитель 3 А (в бортовой блок предох-

ранителей или в патрон предохранителя).

5. Совместите выемки разъема кабеля и коннектора, рас-

положенного на задней поверхности прибора Fishfinder.
Вставьте кабель в коннектор и поверните фиксирующее
кольцо против часовой стрелки до упора.

Прибор Fishfinder 340С может быть подключен к внешнему
NMEA-совместимому электронному оборудованию, напри-

мер, GPS-приемнику Garmin. Если в систему эхолота входит
трансдьюсер, то Fishfinder 340С может передавать информа-
цию о глубине, температуре и скорости в другие устройства
NMEA. Также Вы можете создавать на экране эхолота отметки
(см. стр. 41) и посылать их во внешние устройства. Прибор
Fishfinder 340С может принимать такие навигационные дан-
ные, как местоположение, время, курс или расстояние.

Подключение жгута проводов к GPS-приемнику
или другому устройству NMEA:

1. Выполните инструкции по подключению источника пита-

ния. При подключении приборов Garmin провода зазем-
ления (черные) обоих устройств должны быть соединены

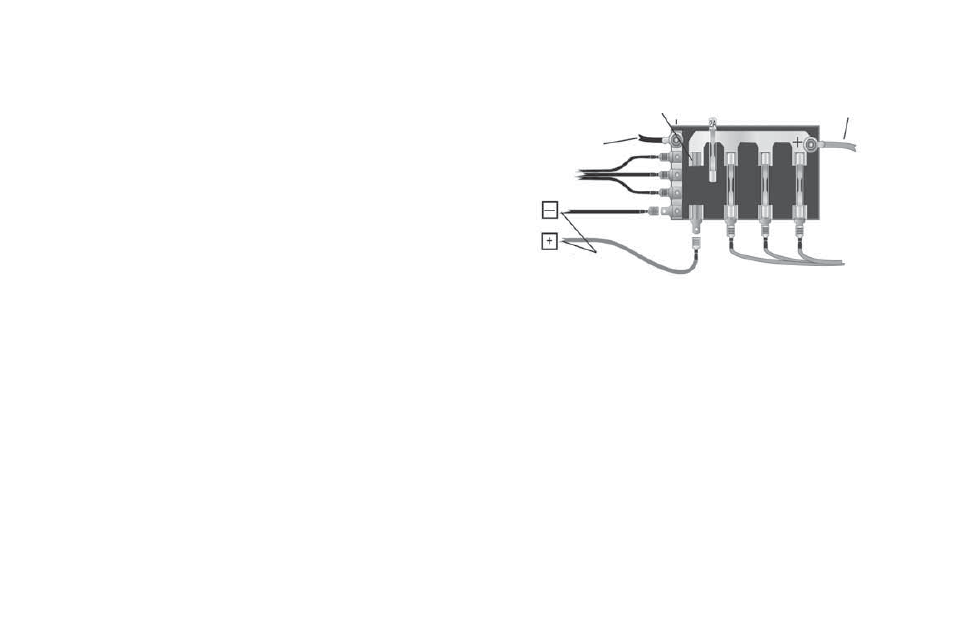

К бортовому ис-
точнику питания

10 – 33 В

Предохранитель

3 А.

«Земля» бортовой

системы питания

К эхолоту Fishfinder

340C
