Требуемые инструменты (не входят в комплектацию) – дрель,
гаечный ключ 3/8”, сверла 5/32” и 1/8”, лента, крестовая
отвертка #2, морской герметик.

Для установки трансдьюсера на транце:
1. Расположите подставку трансдьюсера в выбранном месте

на транце. Убедитесь, что трансдьюсер расположен па-
раллельно ватерлинии. Отметьте центр каждого отверстия
подставки трансдьюсера (см. рис. на следующей стр.)

2. Используя сверло 5/32”, просверлите отверстия глубиной

около 1” (25 мм) в отмеченных местах. Чтобы не просвер-
лить слишком глубокие отверстия, оберните отрезок ленты
вокруг сверла на расстоянии 1” от конца.

3. Нанесите морской герметик на винты 5 х 30 мм. Закрепите

трансдьюсер вместе с подставкой на транце с помощью
винтов 5 х 30 мм. Отрегулируйте положение трансдью-
сера таким образом, чтобы он выступал за нижнюю
границу транца на расстояние около 1/8” (3 мм) на судах
с корпусом из стекловолокна или 3/8” (10 мм) на судах с
алюминиевым корпусом. Следите, чтобы трансдьюсер был
параллелен поверхности воды.

4. Затяните гайки 10-32, чтобы они касались монтажной

скобы, и затем дотяните еще оборота. (Не затягивайте
слишком сильно).

5. Расположите первый зажим для кабеля примерно на одной

трети расстояния между трансдьюсером и верхней грани-
цей транца. Отметьте это место. С помощью сверла 1/8”
просверлите наметочное отверстие глубиной около 3/8”
(10 мм).

6. Закрепите зажим для кабеля с помощью винта 4 х 12 мм.

Перед установкой обработайте винт морским герметиком.

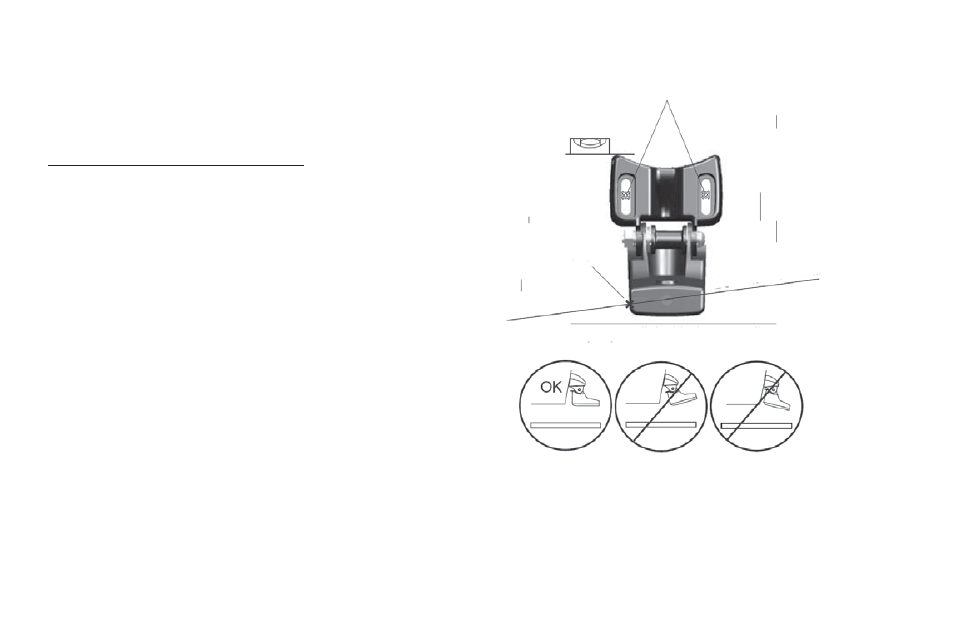

Соблюдайте параллель с ватерлинией

Нижняя граница

транца.

Вертикаль

Выравнивайте по

нижней границе

транца. Трансдьюсер

должен выступать на

расстояние 1/8” (3 мм)

на судах с корпусом

из стекловолокна

или 3/8” (10 мм) на

судах с алюминиевым

корпусом

Просверлите здесь наме-

точные отверстия

Уровень
