затягивайте слишком сильно, иначе Вы можете повредить
шпильки.

7. Вставьте эхолот в прорезь, выполненную в поверхности

для установки.

8. Наденьте на шпильки шайбы и навинтите по одной шести-

гранной гайке. Затяните все четыре гайки, чтобы устройс-
тво плотно прилегало к монтажной поверхности. Затем
навинтите на каждую шпильку еще по одной шестигранной
гайке.

Установка трансдьюсера

Правильная установка трансдьюсера определяет эффек-
тивность работы Вашего нового эхолота. Если длины кабеля
трансдьюсера недостаточно, Вы можете заказать у дилера
дополнительные кабели. Если кабель оказался слишком
длинным, аккуратно сверните и закрепите неиспользованный
отрезок. Не обрезайте кабель трансдьюсера, поскольку это
ведет к аннулированию гарантии. Также запрещается выпол-
нять наращивание кабеля трансдьюсера (при использовании
кабелей производства компании Garmin или других компаний).

Ниже приведены общие инструкции по установке нескольких
видов популярных трансдьюсеров. Подробные инструкции по
монтажу прилагаются к трансдьюсерам. Установка некоторых ти-
пов трансдьюсеров может быть проведена только специалистом.

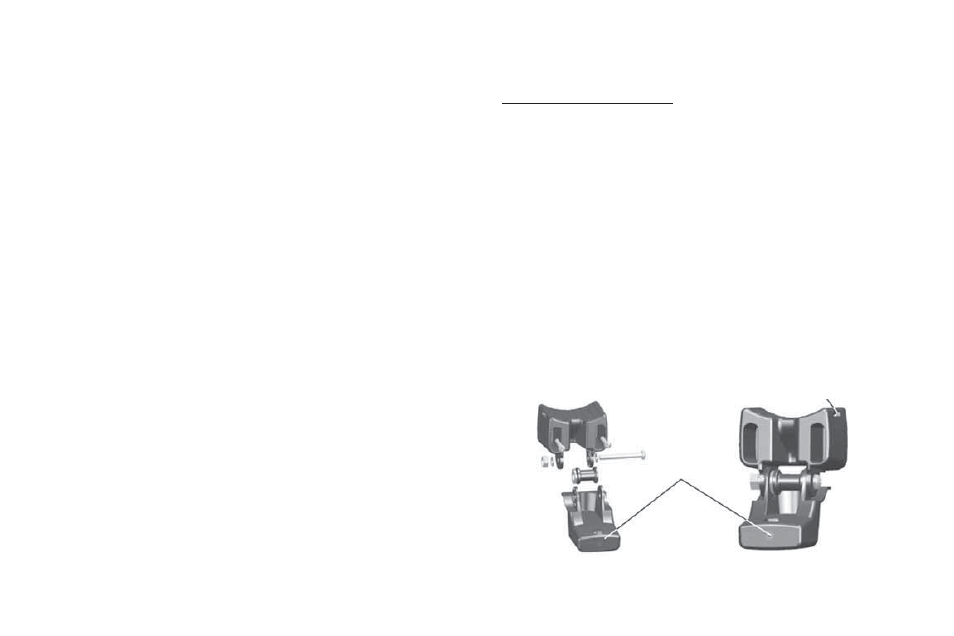

Сборка трансдьюсера

Для сборки трансдьюсера:
1. Одновременно вставьте в трансдьюсер резиновую про-

кладку и пластиковую втулку. Не обрабатывайте резиновую
прокладку смазкой.

2. Проложите кабель к задней части трансдьюсера. Вставьте

трансдьюсер в подставку.

3. Наденьте плоскую шайбу 5 мм на винт 10-32 х 1.75” и про-

пустите этот винт сквозь подставку трансдьюсера, втулку
и резиновую шайбу.

4. Наденьте оставшуюся шайбу 5 мм на свободный конец

винта. Затем закрутите гайку 10-32. Вы можете оконча-
тельно закрепить трансдьюсер после того, как он будет
установлен на судне.

Прорезь для хомутика

Задняя

поверхность

трансдьюсера
