16 Fishfinder 340 C Руководство пользователя
У
СТАНОВКА
F
ISHFINDER
340C

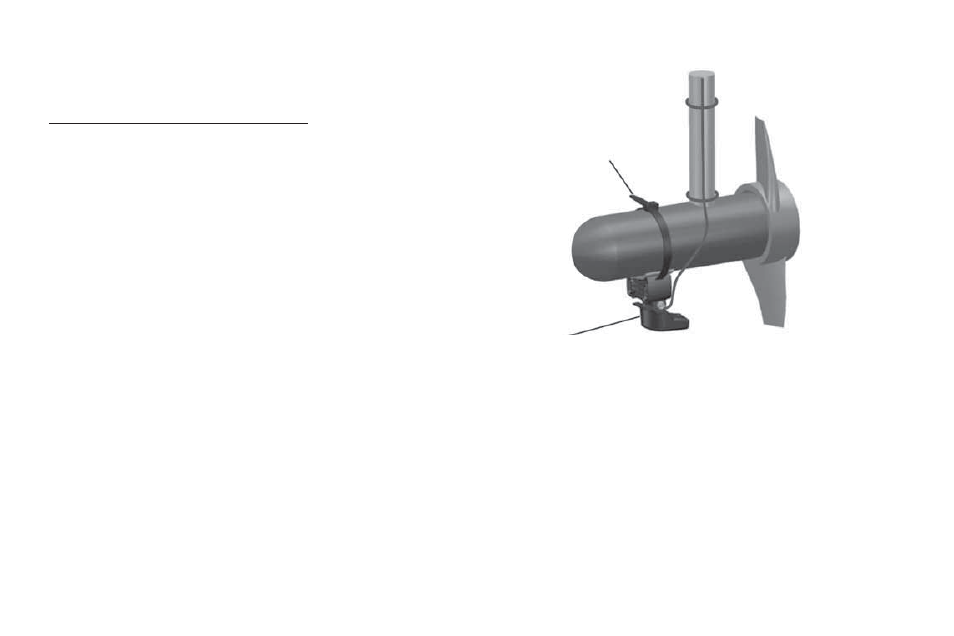

Установка трансдьюсера на моторе
(только двулучевая конструкция)
Для установки трансдьюсера на моторе:
1. Пропустите большой хомутик сквозь прорезь в подставке
трансдьюсера таким образом, чтобы выступы на ленте
были направлены вверх. С обеих сторон подставки тран-
сдьюсера должны оставаться отрезки ленты равной длины.
(ПРИМЕЧАНИЕ: В холодной воде или водоемах с большим
количеством обломков рекомендуется использовать ме-
таллический хомутик 4 – 5”).
2. Расположите прокладку на закругленном конце подставки
трансдьюсера.
3. Приложите трансдьюсер вместе с подставкой к корпусу
мотора. При этом передняя часть трансдьюсера должна
быть направлена в сторону, противоположную винту.
4. Оберните два конца хомутика вокруг корпуса мотора. Про-
пустите заостренный конец хомутика через фиксирующее
отверстие в противоположном конце и слегка затяните (во
время затягивания хомутика Вы услышите щелчки).
5. Расположите трансдьюсер таким образом, чтобы он был
параллелен дну. Убедитесь, что прокладка расположена
верно. Надежно затяните хомутик. При необходимости
обрежьте хомутик. Затяните гайку 10-32, чтобы она при-
коснулась к монтажной скобе, и затем дотяните еще 1/4
оборота. (Не затягивайте слишком сильно).
6. Проложите кабель трансдьюсера длиной 30 футов (9 мет-
ров). Для крепления кабеля к оси мотора используйте хо-
мутики, входящие в комплект. Для защиты от образования
наростов Вы можете заполнить переднюю часть подставки
трансдьюсера (кроме прорези для хомутика) герметиком.
Установка трансдьюсера на транце
Если Вы решили установить трансдьюсер на транце, то для
обеспечения оптимальной работы эхолота необходимо учиты-
вать следующие моменты:
Передняя часть
трансдьюсера
Хомутик
