Fishfinder 340 C Руководство пользователя
У
СТАНОВКА
F
ISHFINDER
340C
• Во время работы с дрелью, пилой и наждачной бумагой
используйте защитные очки и маску от пыли.
Крепеж, входящий в комплектацию – (4) шпильки 3 мм, (4)
плоские шайбы и (8) шестигранных гаек 3 мм.
Необходимые инструменты (не входят в комплектацию) – кер-
нер, дрель, сверло 1/8” (3 мм), сверло 3/8” (6 мм), ножовка,
универсальный гаечный ключ 1/16” (2 мм) и гаечный ключ
9/32” (7 мм).
Для монтажа прибора Fishfinder 340С заподлицо:
1. Вырежьте шаблон для монтажа заподлицо и прикрепите
его к выбранной поверхности установки.
2. С помощью кернера наметьте центр каждого монтажного
отверстия.
3. Используя сверло 1/8” (3 мм), просверлите четыре мон-
тажных отверстия.
4. Используя сверло 3/8” (6 мм), просверлите отверстие в
вырезаемой части поверхности.
5. С помощью ножовки прорежьте поверхность вдоль внут-
ренней пунктирной линии, показанной на шаблоне. Будьте
внимательны при прорезывании этого отверстия, посколь-
ку между прибором и монтажными отверстиями остается
совсем небольшой зазор. Рекомендуем Вам сначала
вырезать немного меньшее отверстие, а затем довести
его до нужного размера с помощью наждачной бумаги или
напильника.
6. Закрепите четыре шпильки в приборе, завинтив более
короткие части в заднюю панель устройства. Затяните
шпильки с помощью универсального ключа 1/16” (2 мм),
чтобы конец шпильки соприкоснулся с корпусом. Не

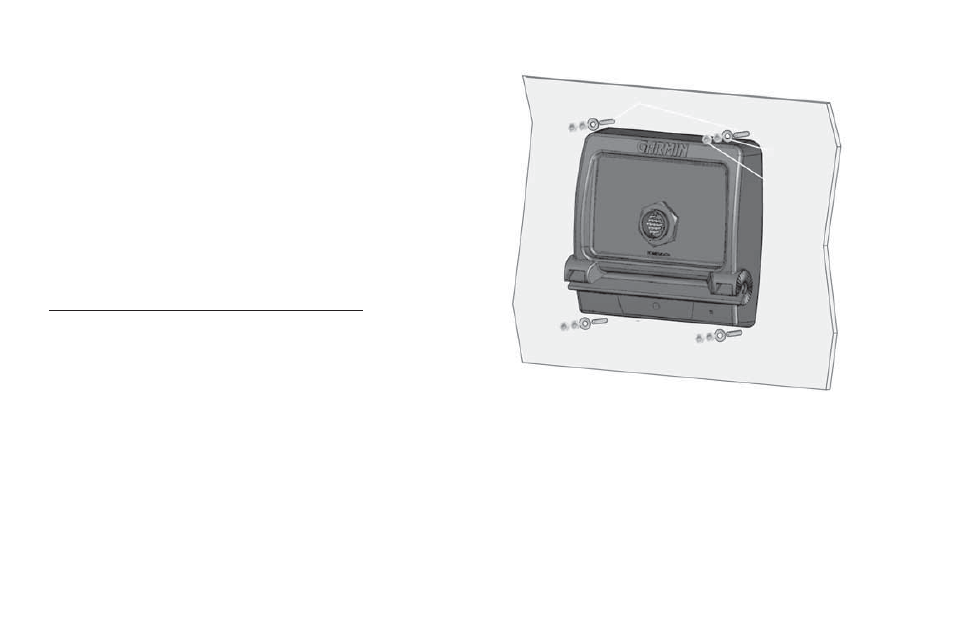

Поверхность для установки
(вид сзади)
Шестигранные гайки
Шайбы
Шпильки
