Fishfinder 340 C Руководство пользователя

9

Начало Работы

Широкий луч целесообразно применять на малой глубине,
поскольку он обеспечивает более широкий обзор подводных
объектов, включая области по сторонам от Вашего судна. При
этом на глубине 30 футов диаметр зоны покрытия составляет
около 20 футов.

Расшифровка изображения на экране эхолота

Для того чтобы научиться расшифровывать изображения
на экране эхолота, мы рекомендуем Вам провести учебные
испытания прибора Fishfinder 340С в хорошо знакомых водах.
Со временем Вы научитесь легко интерпретировать картинку
эхолота.

Представьте себе, что экран прибора Fishfinder представляет
собой аквариум, на который Вы смотрите сбоку. Вы можете
увидеть, на какой глубине находится рыба (на каком рас-
стоянии от дна), но не можете определить горизонтальное
местоположение рыбы в воде (расстояние от передней стенки
аквариума). Учитывайте это, когда будете пытаться опреде-
лять местоположение объектов в воде.

Самые мощные отраженные сигналы будут изображены на
экране с использованием наиболее интенсивного цвета (этот
цвет зависит от выбранной Вами цветовой палитры; настройка
по умолчанию – красный). Самые слабые отраженные сигналы

показаны наименее интенсивными цветами (настройка по
умолчанию – голубой).

Как правило, самые сильные сигналы отражаются от дна.
Поэтому дно изображено на экране наиболее интенсивным
цветом. Дно представляет собой непрерывную линию, пере-
секающую нижнюю часть экрана. В приборе Fishfinder 340C
используется самая современная технология интерпретации
отраженных сигналов, благодаря которой устройство может
«видеть» сквозь рыбу, подводные объекты и термоклины (пока-

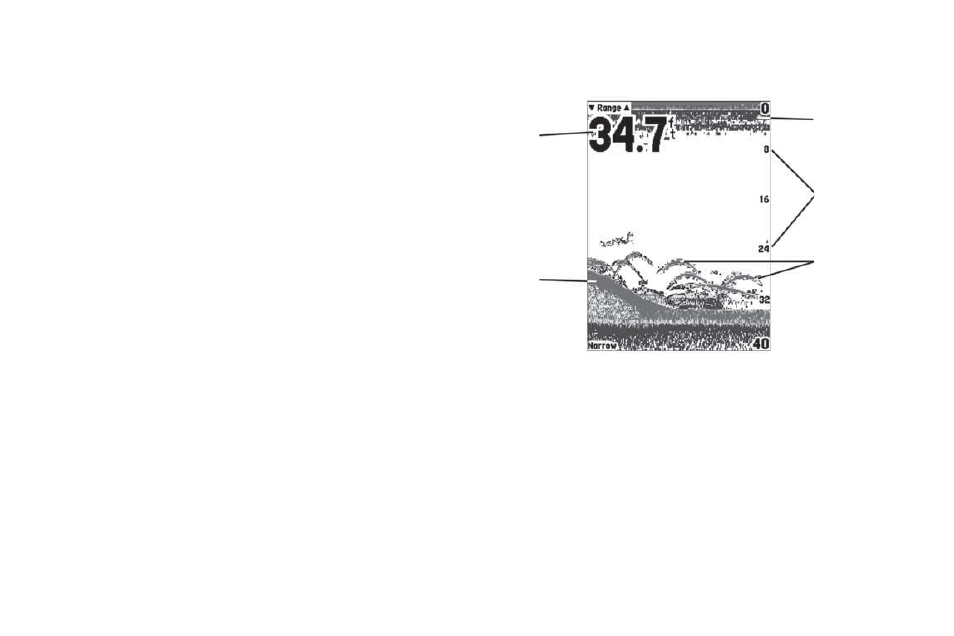

Дно

Глубина

Поверхност-

ный шум

Шкала

глубины

Рыба
