Установка/Подключение Установка/Подключение
кожух и вкрутите винты спереди.
3
5
4
6
8
1 7

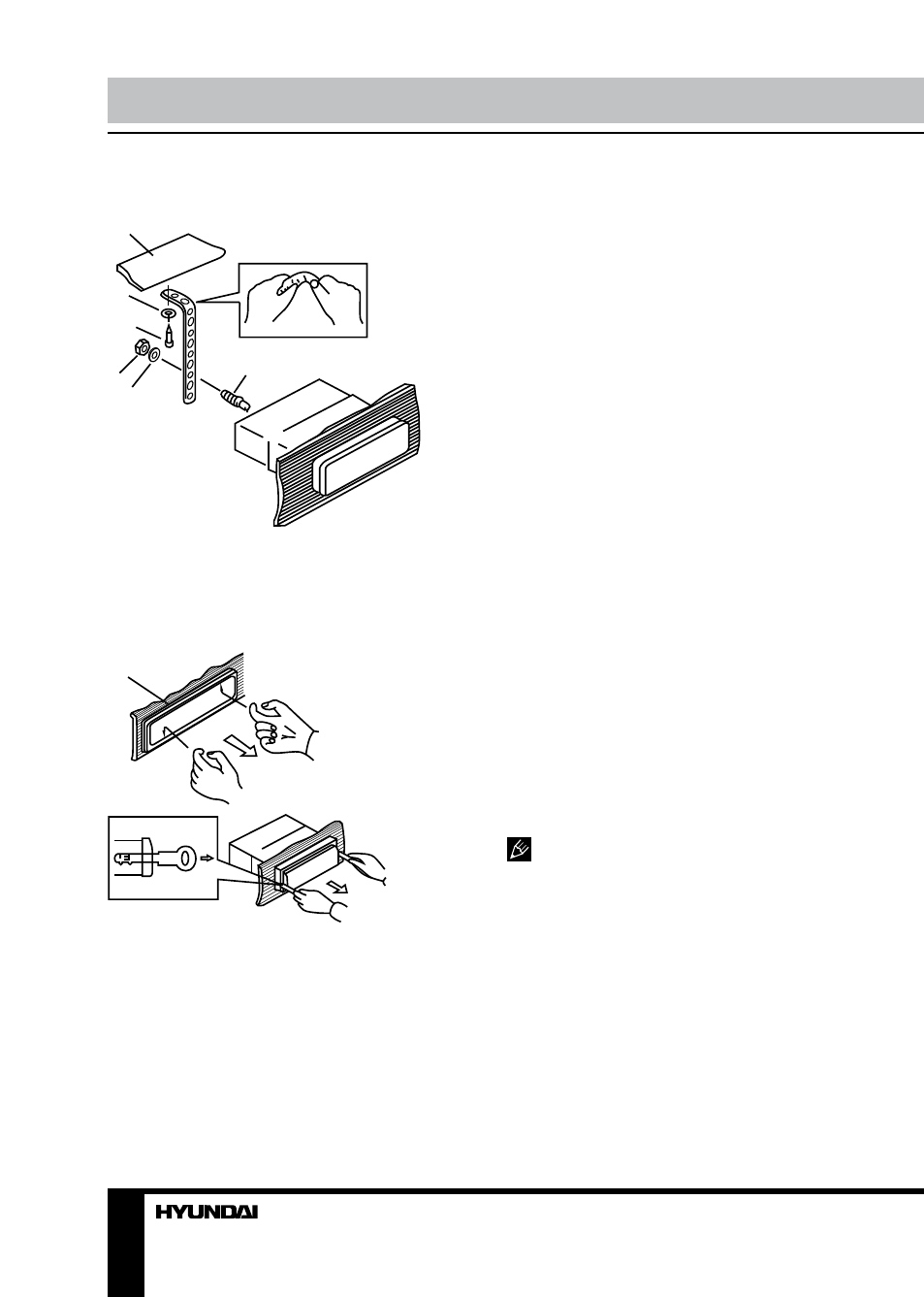

Снятие устройства
а – Декоративная рамка
б – Направление снятия рамки
в – Извлечение винтов
в
б
а
1. Выключите магнитолу и снимите
переднюю панель.
2. Вставьте пальцы в канавку на перед-
ней стороне декоративной рамки (рамка
снимается с небольшим усилием). Потяните
рамку на себя, чтобы снять ее.
3. Выверните винты спереди устройства.
Для того чтобы извлечь устройство из
приборной панели, потяните за магнитолу
и вытяните её на себя (перед снятием убе-
дитесь, что магнитола не зафиксирована с
опорной планкой).
Установка декоративной рамки
Для установки декоративной рамки при-
жмите ее к корпусу устройства и нажмите,
чтобы вставить на место. Это необходимо
сделать до установки передней панели,
иначе вы не сможете установить декоратив-
ную рамку на место (При установке рамки
на место направьте сторону с канавкой
вниз и закрепите ее.).
Установка в приборную панель
(Метод Б)
В данном случае установки используются
отверстия для винтов на боковых сторонах
устройства. Закрепите устройство с по-
мощью штатных кронштейнов крепления
радиоприемника.
1. Выберите такое положение, в котором
отверстия для винтов на кронштейне (3)
будут совмещены с отверстиями для винтов
на корпусе устройства и вкрутите по два
винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного
радиоприемника.
4. Приборная панель или консоль авто-
мобиля.
5. Защелка (снимите эту деталь).
При установке по методу Б монтаж-
ный кожух и внешняя декоративная рамка
не используются.
