SS-400-007 33 E56-3621-101
системе вентиляции. При увеличении скорости воздушного потока,
согласно действующим нормам, обычно уменьшается область отбора
(посредством уменьшения расстояния между отборочными отверстиями).
Отбор возвратного воздуха
Отбор возвратного воздуха представляет собой эффективный способ
раннего оповещения в среде с высокой циркуляцией воздуха, например, в
помещениях с кондиционированием воздуха или на участках, оснащенных
установкой обработки воздуха. Размещение воздухозаборных отверстий
навстречу потоку, выходящему из вентиляционной решетки воздуха,
позволяет системе контролировать воздух, циркулирующий в защищаемой
зоне.
Для
осуществления правильного отбора воздуха извещателем
рекомендуется ознакомиться и придерживаться следующих инструкций:
1. Для больших вентиляционных решеток могут потребоваться
более одной точки отбора. Согласно рекомендациям NFPA 76,
каждая отборочная точка покрывает максимальную площадь 4
кв. фута (0,4 м
2 ).
2. Отборочные отверстия рекомендуется располагать под углом от
20 до 45 градусов к направлению максимального воздушного
потока.
3. Воздухозаборные трубы размещаются на пути распространения
максимального воздушного потока.
4. Количество изгибов в трубопроводной сети должно быть
минимальным.
5. Концы труб должны быть закрыты концевыми заглушками. В
зависимости от проектного решения и рекомендаций PipeIQ,
концевые заглушки могут быть оснащены воздухозаборным
отверстием.
6. Участки трубопровода, предусматривающие демонтаж трубы на
регулярной
основе с целью проведения технического
обслуживания, должны быть оборудованы съемными
переходами.
7. Используется выносные фитинги для расположения
трубопровода на расстоянии от 50 до 200 мм перед
вентиляционной решеткой с сильным потоком воздуха. Если
отборочное отверстие установить ближе к вентиляционной
решетке, то точка отбора попадет в область отрицательного
давления воздуха.
8. Всегда следует помнить, что мониторинг защищаемой зоны
должен быть непрерывным, даже в случае прекращения
интенсивного воздушного потока.
Обычно извещателем FAAST не следует контролировать более одной
вентиляционной
установки. Число контролируемых установок
ограничивается максимальной длиной трубопровода. Тем не менее,
эффект растворения и перемещение воздушных масс в результате
действия нескольких установок кондиционирования могут негативно
сказаться на времени отклика системы. Для определения фактического
времени отклика требуется проведение окончательных испытаний системы.
ЗАЩИТА ВОЗДУХОВОДОВ
Извещатель FAAST может использоваться для защиты воздуховода.
Национальные
и местные стандарты и правила безопасности
подтверждают способность вентиляционных систем переносить дым,
токсичные газы и пламя. В некоторых случаях дым передается через
воздуховод в количествах, представляющих серьезную угрозу жизни, если
не отключить вентиляторы и не активировать заслонки. Первоочередной
целью обнаружения дыма в вентиляционной системе является
предотвращение паники и опасности здоровью и имуществу посредством
сокращения степени распространения (циркуляции) дыма. Обнаружение
дыма в системе вентиляции также может служить для защиты системы
кондиционирования воздуха от повреждений, наносимых огнем и дымом, и
использоваться в решениях по защите оборудования, например в
вентиляционной/вытяжной системах мейнфреймов и лентопротяжных
механизмов.
Рекомендации по отбору воздуха в воздуховоде
Для получения наилучших результатов при установке системы следует
придерживаться следующих инструкций:
1. Трубы всегда должны опираться на обе стенки воздуховода. Для
этого можно использовать резиновые муфты. В целях
обеспечение воздухонепроницаемого уплотнения в местах
прохождения труб через стенки воздуховода рекомендуется
использовать также силиконовый герметик.
2. Воздухозаборные трубы вставляются между шестой и десятой
частью ширины или диаметра (если воздуховод имеет круглое
сечение) воздуховода, в целях предотвращения любых
воздействий на воздушный поток со стороны острых краев,
пустот, патрубков, отводов и т.д.

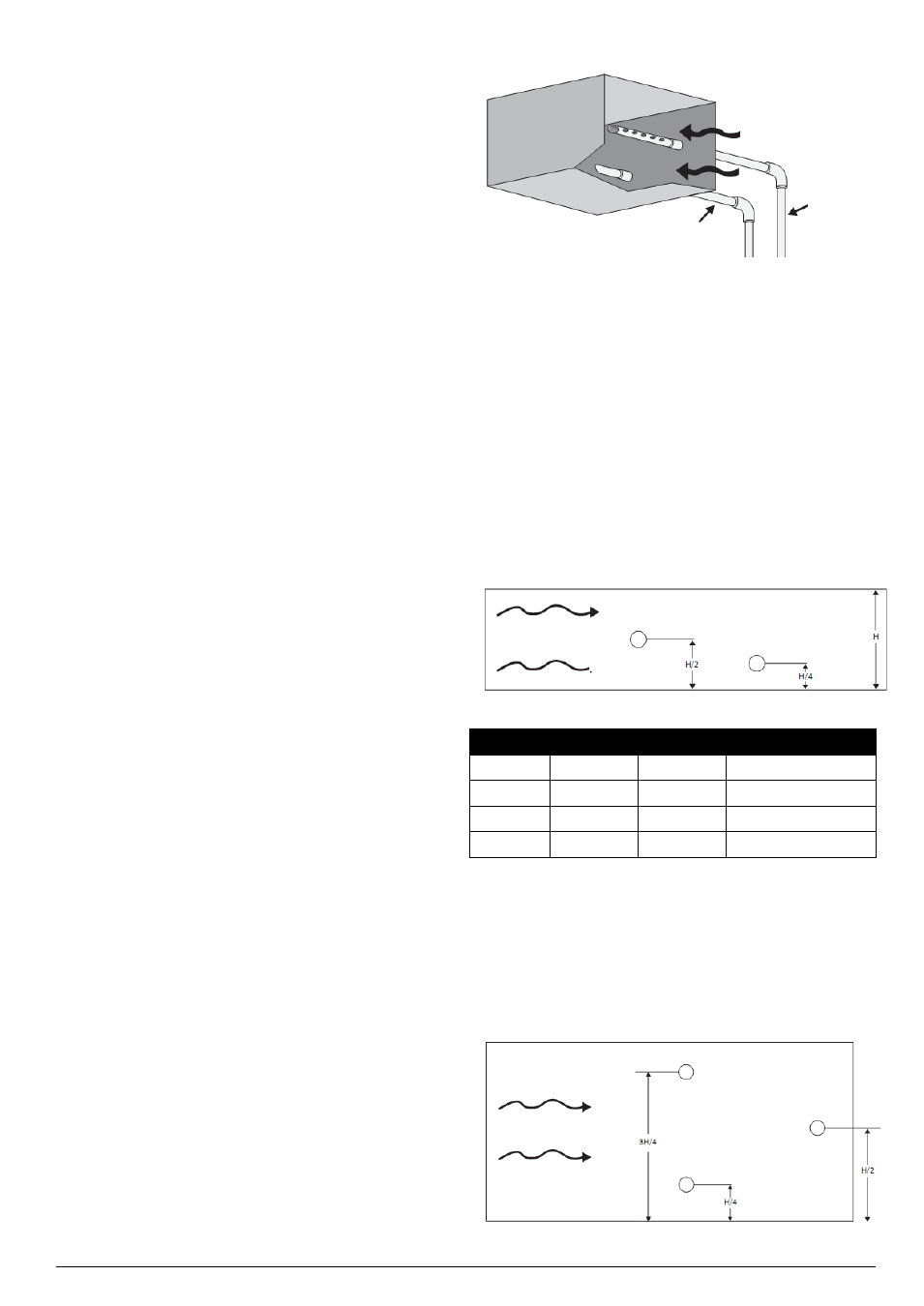

Рисунок 2. ОРИЕНТАЦИЯ ТРУБ ВНУТРИ ВОЗДУХОВОДА
3. Воздухозаборное отверстие у конца трубы следует располагать
на расстоянии не менее 50 мм от стенки воздуховода.
4. Отверстия на воздухозаборных трубах должны быть
сориентированы под углом 20 – 45 0 навстречу воздушному
потоку, как показано на рисунке 2. При этом отверстия должны
быть сосредоточены в центре воздуховода.
5. Выходная труба должна иметь 4 отверстия диаметром 9,5 мм,
расположенных на равном расстоянии друг от друга в
направлении
противоположном воздушному потоку в
центральной части воздуховода.
Отбор воздуха в малогабаритных воздуховодах
Для защиты воздуховода шириной менее 1 м (3 футов), воздухозаборную
трубу следует устанавливать в середине вертикальной стенки такого
воздуховода или на расстоянии ½ его диаметра. Выходная труба врезается
на расстоянии 0,5 м (18 дюймов) от воздухозаборной трубы в направлении
потока и на расстоянии четверти высоты или диаметра воздуховода от его
нижней стенки, как показано на рисунке 3. Во избежание эффекта
растворения, воздухозаборные трубы должны размещаться перед забором
чистого воздуха и перед выходными трубами.
Рисунок 3. РАЗМЕЩЕНИЕ ТРУБЫ ДЛЯ ОТБОРА ВОЗДУХА В
МАЛОГАБАРИТНЫХ ВОЗДУХОВОДАХ
Таблица 1. РАЗМЕРЫ ОТВЕРСТИЙ ДЛЯ МАЛОГАБАРИТНЫХ
ВОЗДУХОВОДОВ
ШИРИНА
КАНАЛА КОЛ-ВО
ОТВЕРСТИЙ РАЗМЕР
ОТВЕРСТИЯ НОМИНАЛЬНЫЙ ПОТОК
ЧЕРЕЗ ТРУБУ
300 мм
( 12 дюймов)
2 6,5 мм
(¼ дюйма)
52,0 л/мин
500 мм
( 20 дюймов)
3 6,5 мм
(¼ дюйма)
51,9 л/мин
700 мм (28
дюймов)
4 4,5 мм
(11/64 дюйма)
48,1 л/мин
900 мм (36
дюймов)
5 4 мм
( 5/32 дюйма)
51,2 л/мин
Отбор воздуха в крупногабаритных воздуховодах
Для защиты воздуховода шириной 1 – 2 м (от 3 до 7 футов), рекомендуется
устанавливать воздухозаборную трубу с двумя отводами. Каждый отвод
воздухозаборной трубы следует устанавливать на расстоянии 1/4 высоты
воздуховода от его нижней и верхней стенки, как показано на рисунке 4.
Выходную трубу следует врезать на расстоянии около 0,5 м (18 дюймов) от
воздухозаборных труб посередине воздуховода.
Во избежание эффекта растворения, воздухозаборные трубы должны
размещаться перед забором чистого воздуха и перед выходной трубой.
Рисунок 4. РАЗМЕЩЕНИЕ ТРУБЫ ДЛЯ ОТБОРА ВОЗДУХА В
КРУПНОГАБАРИТНЫХ ВОЗДУХОВОДАХ
Воздушный поток
Воздуховод большого
диаметра
Воздухозаборная
труба
Воздухозаборная
труба
Выходная
труба
Выходная труба
Воздушный поток
Направление
воздушного потока
Воздуховод малого диаметра
Подача воздуха
на FAAST
Отведение воздуха
из устройства FAAST
