SS-400-007
27
E56-3621-101
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Аксессуары
ВВЕДЕНИЕ
В данном разделе приведена информация об аксессуарах и
дополнительном оборудовании доступных для системы FAAST.
АКСЕССУАРЫ
Перечень дополнительного оборудования и аксессуаров, используемых с
извещателем FAAST, приведен в Таблице 1.
Таблица 1. АКСЕССУАРЫ
НОМЕР
ДЕТАЛИ
НАИМЕНОВАНИЕ
ОПИСАНИЕ
CMKT00100
Комплект документов
FAAST
Комплект
основных
документов по системе
FAAST
,
включая
Руководство
по
эксплуатации.
I56-3621-100
Инструкция по установке
и обслуживанию
Описание
процесса
установки,
ключевых
особенностей и общих
принципов эксплуатации
системы FAAST.
F-A3384-000
Воздушный фильтр
Заменяемый фильтр.
КОМПОНЕНТЫ ВОЗДУХОЗАБОРНЫХ ТРУБ
Перечень аксессуаров для создания трубопроводной сети и
дополнительных компонентов системы FAAST приведен в таблице 2.
Таблица 2. Аксессуары к трубам
НОМЕР
ДЕТАЛИ
ОПИСАНИЕ
02-0001-25
Труба 25 мм красного цвета,
длиной 3м
02-1001-25
Прямой переход (25 мм)
02-1002-25
90
0
-
угловой переход (25
мм)
02-1003-25
45
0
-
угловой переход (25
мм)
02-1005-25
Прямой переход съемный
(25 мм)
02-1007-25
Тройник (25 мм)
02-1006-25
Заглушка (25 мм)
VSP-850G
Внешний фильтр (25 мм)
VSP-855-4
Сменный фильтр для VSP-
855-4
02-1008-15
Комплект капилляра (25 мм)
02-1009-00
Метки для воздухозаборных
отверстий
02-1010-00
Клипса открытая (25 мм)
02-1110-00
Клипса закрытая (25 мм)
КАРТЫ НА ДРУГИХ ЯЗЫКАХ
Кроме стандартного английского языка, карты лицевой панели
выполняются также на других языках.
Номенклатурные номера карт на разных языках для заказа приведены в
таблице 3.
Таблица 3. ДОСТУПНЫЕ ЯЗЫКИ ПОЛЬЗОВАТЕЛЬСКОГО ИНТЕРФЕЙСА
НОМЕР ДЕТАЛИ
ЯЗЫК
F-LCARD-EN
Карта лицевой панели на английском языке
F-LCARD-SP
Карта лицевой панели на испанском языке
Карта лицевой панели легко меняется. Чтобы заменить карту, следуйте
инструкциям, приведенным в таблице 4.
Таблица 4. ЗАМЕНА КАРТЫ ЛИЦЕВОЙ ПАНЕЛИ
ШАГ
ДЕЙСТВИЕ
1
Возьмите карту за верх и осторожно поднимите ее центральную
часть.
2
Осторожно, снизу вверх извлеките карту из-под 6 крепежных
язычков, показанных на рисунке 1.
3
После извлечения карты из-под всех монтажных язычков, выньте
нижнюю часть карты из кармана.
4
Установите новую карту, вставив ее в нижний карман, а затем
просовывая ее под каждый монтажный язычок снизу вверх. При
необходимости можно воспользоваться отверткой с плоским
жалом, чтобы заправить карту под язычки. Карта обладает
достаточной гибкостью, поэтому при установке допускается ее
слегка согнуть.

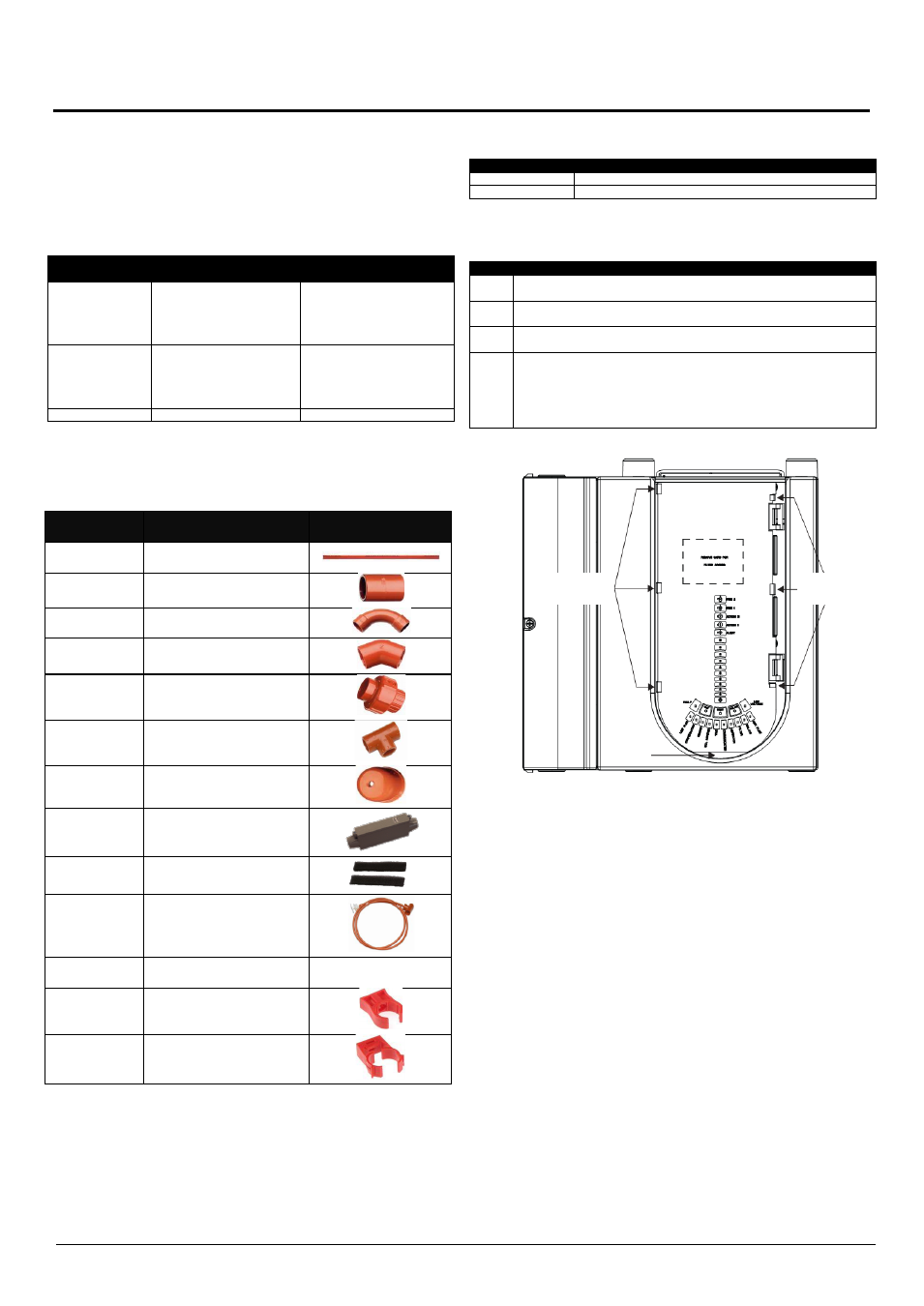

Рисунок 1. УСТАНОВКА КАРТЫ ЛИЦЕВОЙ ПАНЕЛИ
Крепежные
язычки
Крепежные
язычки
Карман
