с воздухозаборным отверстием на конце. Программа PipeIQ позволяет
добавлять капиллярные трубки и воздухозаборные отверстия к
проектируемой трубопроводной сети и рассчитывать соответствующий
воздушный поток в системе.
Максимальная длина гибкой капиллярной трубки составляет 8 м (26 футов).
Если в сети используется несколько капиллярных трубок, то их длина
должна быть приблизительно одинаковой. На конце каждой капиллярной
трубки должно быть воздухозаборное отверстие. Направление при этом
рассчитывается в PipeIQ на стадии проектирования трубопровода.

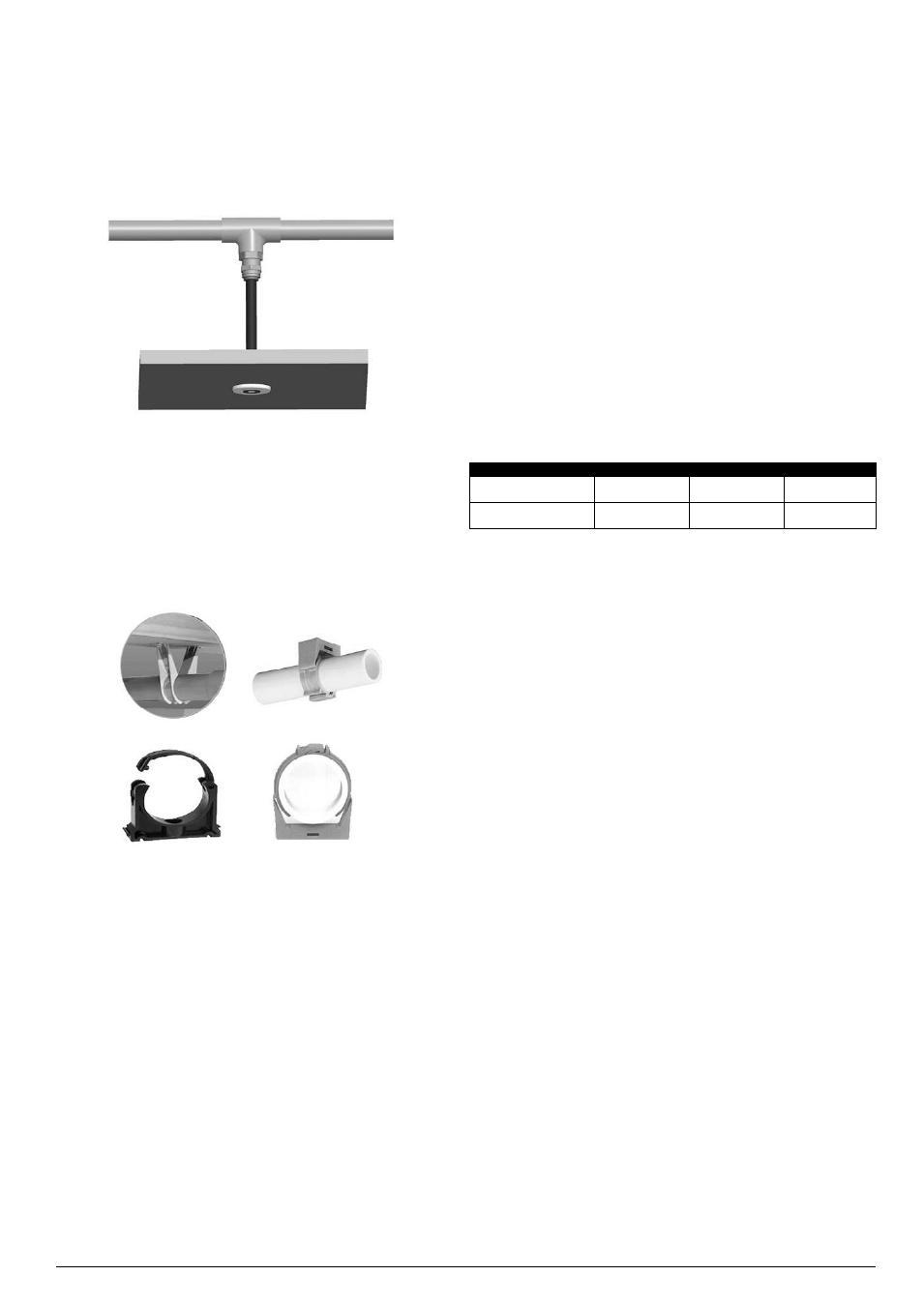

Рисунок 5. КАПИЛЛЯРНАЯ ТРУБКА С ВОЗДУХОЗАБОРНЫМ
ОТВЕРСТИЕМ
МОНТАЖНЫЕ КЛИПСЫ
Трубопроводная сеть фиксируется на потолке или другой соответствующей
поверхности с помощью монтажных клипс. Для заказа доступен широкий
ассортимент клипс. Стандартные клипсы поставляются двух видов
закрытая клипса и открытая (рис. 6). Способ крепежа зависит от материала
поверхности, к которой осуществляется крепление, условий окружающей
среды и действующих нормативных требований. Обычно крепежные
клипсы устанавливается через каждые 1.5 м в центре участка 3 метровой
трубы. Монтажные клипсы открытого типа не следует использовать вверх
ногами, т.е. размещать открытой секцией вниз, т.к. зафиксированная в
такой клипсе труба может выпасть из крепления.
Рисунок 6. СТАНДАРТНЫЕ МОНТАЖНЫЕ КЛИПСЫ
ЭТИКЕТКИ
Для идентификации труб как части системы пожарной сигнализации
следует использовать этикетки, устанавливаемые как для воздухозаборных
точек, так и для самих труб. Согласно стандарту NFPA 72 этикетки
необходимо размещать:
1. В местах смены направления трубопровода или в местах ее
ветвления
2. При прохождении трубы через стену, пол и другие барьеры
этикетки ставятся по обе стороны барьера
3. На видимых участках труб через каждые 6 м
УСТАНОВКА ТРУБОПРОВОДНОЙ СЕТИ
В данном разделе приведены основы процесса установки трубопроводной
сети. Следует помнить, что каждая система имеет свои особенности,
поэтому в стандартную процедуру может потребоваться внести некоторые
изменения. Наиболее часто выполняемые операции при установке
трубопровода приведены далее.
Резка трубы
Резка трубы должна выполняться с применением соответствующего
инструмента. Для труб ПВХ или ХПВХ могут применяться специальные
трубные ножницы или труборез для пластиковых трубок. Необходимо
всегда следить за остротой режущей кромки инструмента. Следует также
следить
за тем, чтобы резка всегда осуществлялась строго
перпендикулярно. Прямые разрезы увеличивают контактную площадь и
способствуют организации хорошего уплотнения при соединении
элементов.
После отреза удалите с торца трубы весь лишний материал и заусенцы.
Обрезки и опилки, оставшиеся после резки, также должны быть удалены во
избежание забивания отборочных отверстий.
Соединение элементов
После монтажа и тестирования системы все элементы трубопроводной
сети должны иметь постоянное соединения. Способ окончательной
фиксации элементов зависит от материала труб и соединительных
переходов.
ПРИМЕЧАНИЕ: Непосредственное соединение воздухозаборной трубы/
возвратной трубы с блоком FAAST НЕ ДОЛЖНО иметь постоянной
фиксации.
При соединении элементов трубопровода друг с другом необходимо
следить за тем, чтобы сольвент наносился исключительно на наружную
сторону трубы, вставляемой в фитинг, и не попадал на внутренние стенки
трубы или другого элемента. Попадание сольвента внутрь трубы может
приводить к его накоплению и, в дальнейшем, создавать препятствие
движению воздушного потока, и, как следствие, неправильной работе всей
системы.
Убедитесь, что трубы вставлены до упора в соединительном переходе.
Несоблюдение
этого условия может привести к образованию
турбулентности и, как следствие, неправильному функционированию
системы.
Монтаж трубопровода
При
монтаже трубопровода необходимо учитывать следующие
рекомендации:
 Минимизируйте образование прогибов труб, фиксируя их
соответствующими монтажными клипсами через правильный
промежуток.
Максимальное расстояние между опорами
ДИАМЕТР ТРУБЫ 60

F 100

F 140

F
½ дюйма (15 мм) 4½ фута (1,3
м)
4 фута (1,2 м) 2½ фута (0,7
м)
¾ дюйма (20 мм) 5 футов (1,5 м) 4 фута (1,2 м) 2½ фута (0,7
м)
 Обычно трубопроводная сеть монтируется на расстоянии 25–
100 мм от потолка, в соответствии с нормами действующим в
месте эксплуатации системы.
 Предусмотрите возможность расширения/сжатия трубы в местах
с сильными перепадами температуры, особенно на прямых
участках трубопровода.
 В местах с сильными перепадами температуры не
рекомендуется устанавливать монтажные клипсы рядом с
соединительными переходами и тройниками, которые могут
помешать расширению или сужению трубы.
 В целях минимизации влияния перепадов давления, отобранный
воздух должен возвращаться в защищенную область там, где
это возможно. При этом устраняется перепад давления, который
сокращает воздушный поток в трубопроводной сети.
Изгибы труб
Никогда не сгибайте трубы, если для этого нет крайней необходимости. Для
изменения направления трубопровода используйте угловые переходы,
тройники и другие специальные фитинги.
Если необходимо выполнить изгиб, то вначале определите, какой угол
изгиба может выдержать труба без повреждения. Всегда пользуйтесь
сгибающими пружинами и трубогибочной установкой. Никогда не
нагревайте трубу и не сгибайте ее с опорой на острый край. Если труба
получилась загнутой на больший угол, чем требуется, то замените ее
новым отрезком. Выполняя сгибание трубы, необходимо придерживаться
всех соответствующих норм и правил, действующих в месте эксплуатации
системы.
Высверливание воздухозаборных отверстий
Каждое отверстие в воздухозаборной трубе представляет собой точку
обнаружения дыма. Местоположение и размер отверстия определяются с
помощью программного пакета PipeIQ. Воздухозаборное отверстие
высверливаются после того, как трубопроводная сеть смонтирована на
месте эксплуатации. Во избежание блокировки воздухозаборного отверстия
пылью и грязью, отверстие следует располагать с нижней стороны трубы.
При таком варианте размещения исключается возможность забивания
отверстия упавшими частицами. При размещении отверстия необходимо
также учитывать свободное пространство в полу или потолке.
При высверливании воздухозаборных отверстий в трубопроводной сети
придерживайтесь следующих инструкций:
 Отверстия высверливаются перпендикулярно (под углом 90
градусов) к трубе. Если сверло расположить не строго
перпендикулярно, то полученное отверстие будет иметь не
круглую форму, что впоследствии скажется на воздушном
потоке;
 Воздухозаборные отверстия должны высверливаться точно в
местах, отмеченных на трубе заранее, и иметь точно заданный в
приложении PipeIQ размер.
 Не высверливайте отверстия с двух сторон трубы.
 Отверстия высверливаются остроконечным буром на низких
скоростях
вращения, благодаря чему минимизируется
возможность попадания пыли и заусенцев в трубопровод.
