РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Техническое обслуживание и устранение неисправностей
ВВЕДЕНИЕ
Данный раздел содержит инструкции по техническому обслуживанию, а
также поиску и устранению неисправностей системы FAAST.
ОБЛАСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Техническое обслуживание системы FAAST осуществляется легко и
быстро. Единственным обслуживаемым в процессе эксплуатации
элементом системы является съемный фильтр, расположенный за
крышкой дисплея под картой пользовательского интерфейса, как
показано на рисунке 1.

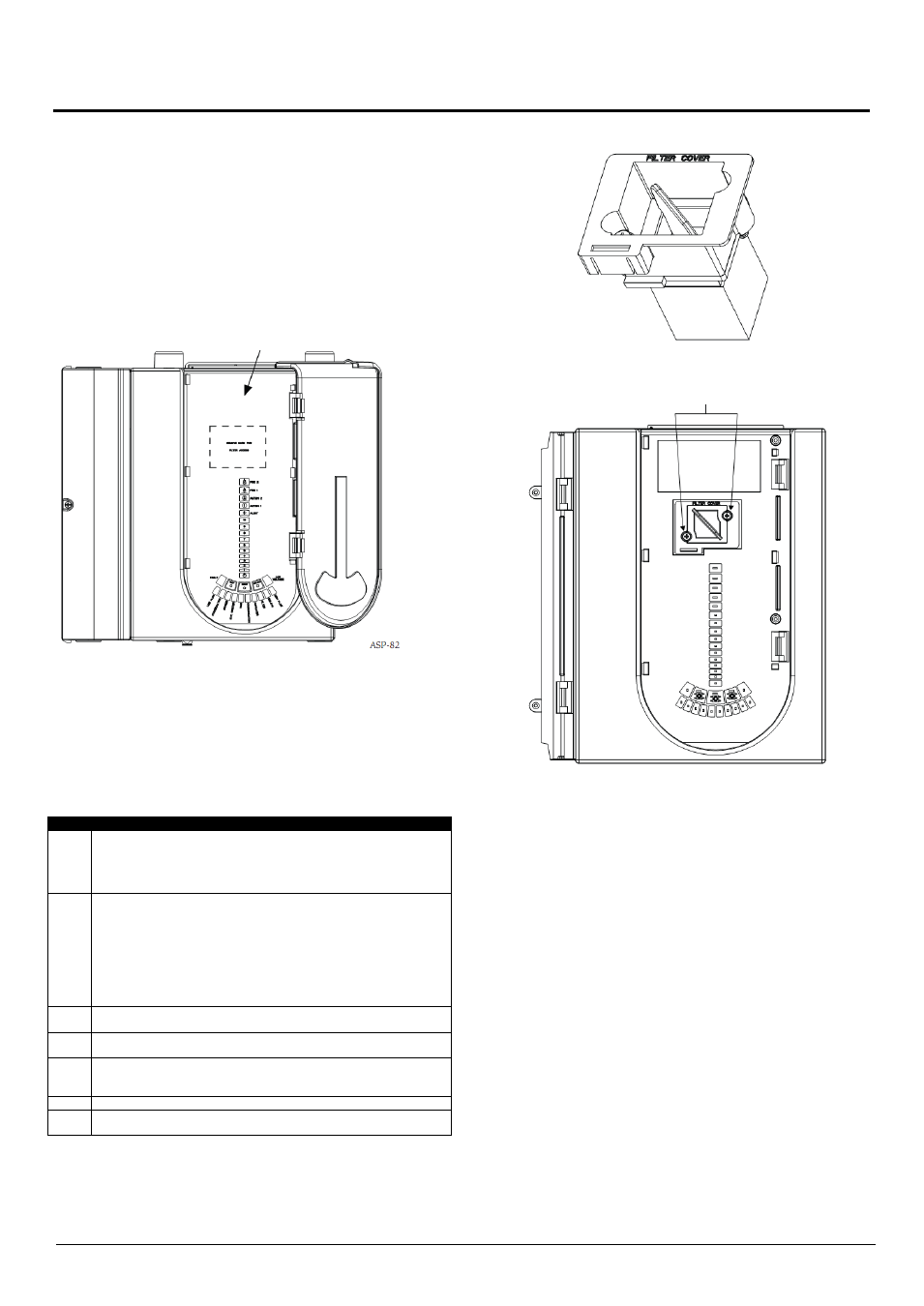

Рисунок 1: ФРОНТАЛЬНАЯ ПРОЕКЦИЯ ДАТЧИКА С ОТКРЫТОЙ
КРЫШКОЙ ДИСПЛЕЯ И УСТАНОВЛЕННОЙ КАРТОЙ
ПОЛЬЗОВАТЕЛЬСКОГО ИНТЕРФЕЙСА
ЗАМЕНА ФИЛЬТРА
В ходе эксплуатации фильтр собирает пыль и грязь из окружающего
воздуха, что, в конечном счете, затрудняет прохождение воздушного
потока через систему. Если извещателем обнаруживается засорение
фильтра, то срабатывает сигнал незначительная неисправность
фильтра. Если в течение 72 часов замена фильтра не производится, то
выдается сигнал серьезная неисправность фильтра.
Для замены воздушного фильтра, следуйте процедуре, описание которой
приведено в таблице 1.
Таблица 1. ПРОЦЕДУРА ЗАМЕНЫ ФИЛЬТРА
ШАГ
ДЕЙСТВИЕ
1
Перед проведением работ по техническому обслуживанию
необходимо уведомить соответствующие службы о том, что
система временно не будет функционировать. После этого
отключите систему во избежание нежелательных срабатываний
сигнализации.
2
Отключите питание системы, отсоединив разъем питания 24 В от
устройства или отключив преобразователь из розетки.
ПРИМЕЧАНИЕ: Если электропитание не отключено, то после
извлечения крепежных винтов, удерживающих фильтр, устройство
автоматически будет переведено в сервисный режим. В сервисном
режиме отключаются цепи питания вентилятора и отборочной
камеры. Кроме того, активируется индикатор неисправности
фильтра и активируется реле Серьезной неисправности.
3
Откройте крышку дисплея, показанную на рисунке 1, и снимите
карту пользовательского интерфейса, закрывающую фильтр.
4
Открутите два винта с крестообразной шляпкой, фиксирующих
фильтр в устройстве, как показано на рисунке 3 .
5
Замените весь фильтр в сборе (показанный на рисунке 2) на
новый. Для этого выньте старый фильтр из паза и вставьте новый
элемент на его место.
6
Закрутите крепежные винты и затяните их.
7
Аккуратно установите на место карту пользовательского
интерфейса.
Рисунок 2. СЪЕМНЫЙ ВОЗДУШНЫЙ ФИЛЬТР В СБОРЕ
Рисунок 3. КРЕПЕЖНЫЕ ВИНТЫ ФИЛЬТРА СО СНЯТОЙ КРЫШКОЙ
РЕКОМЕНДУЕМЫЙ УРОВЕНЬ ЗАПАСА
Запасные фильтры необходимо держать в месте эксплуатации
устройства с целью оперативной замены по графику или при
необходимости. Такой подход позволяет минимизировать время простоя
системы во время технического обслуживания. Средний срок службы
фильтров составляет 4 года.
ИНСТРУКЦИИ ПО ПОИСКУ И УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ
Данный раздел содержит дополнительные инструкции по поиску и
устранению
неисправностей
в
системе.
Основные
состояния
неисправности, схему подключения и процедуру запуска системы см. в
Инструкции по установке и техническому обслуживанию. Возможные
причины неисправностей и действия по их устранению приведены в
Таблице 2.
Карта пользовательского
интерфейса
Крепежные винты
фильтра
