SS-400-007 32 E56-3621-101
ЗАЩИТА ОТКРЫТОГО ПРОСТРАНСТВА
Отбор воздуха под потолком
В случае стандартного размещения на потолке труба должна размещаться
на расстоянии от 25 до 300 мм (1 дюйма - 1 фута) от уровня потолка
защищаемой зоны. Такой тип установки применяется чаще всего и может
быть использован в офисных и складских помещениях, аппаратных и на
других объектах. При этом трубки, а, значит, и воздухозаборные отверстия
выведены в защищаемую зону. Проектирование такого варианта
расположения трубопровода можно выполнить с помощью программного
пакета PipeIQ.
Скрытая установка трубопровода
Обычно для скрытого размещения трубопроводной сети используются
капиллярные трубки. Такой вариант конструкции обычно применяется в
силу технических ограничений или эстетических соображений. При этом
главная трубопроводная сеть монтируется за подвесным потолком, а через
равные промежутки вниз отводятся капиллярные трубки, которые
используются для мониторинга защищаемой зоны, в то время как основной
трубопровод остается скрытым.
Отбор воздуха между потолочными балками
Если в конструкции объекта используются большие потолочные балки, то
между этими балками остаются участки свободного пространства. В
обычных условиях трубопроводная сеть монтируется под балками, и
свободное пространство между ними остается незащищенным. При
необходимости защиты этого пространства можно использовать жесткую Г-
образную трубку, которая выводится вертикально вверх от уровня основной
трубопроводной сети, в пространство между балками до самого потолка.
Воздухозаборное отверстие при таком варианте расположения следует
высверливать непосредственно перед концевой заглушкой горизонтального
участка трубы. Концы таких трубок должны быть закрыты заглушками,
которые в свою очередь могут иметь воздухозаборное отверстие, а могут
быть и без него, в зависимости от конкретной структуры трубопровода.
ЗАЩИТА СКРЫТЫХ ПРОСТРАНСТВ
Защита фальшполов
Система FAAST хорошо подходит для защиты скрытых пространств, как за
потолком, так и под полом. На некоторых участках пространства за
потолком и/или под полом используются в качестве коробов для
перемещения воздуха. Для контроля воздуха в таких областях
трубопроводная сеть должна быть спроектирована специально для этого.
Также пространства за потолком или под полом могут использоваться под
размещение кабельных каналов или малогабаритного оборудования. Для
защиты этих участков также необходимо предусмотреть установку
воздухозаборных труб через них. При установке трубы в пространстве под
полом следует помнить, что воздухозаборные отверстия располагаются
внизу трубы. Это означает, что трубы необходимо ориентировать в
верхней части пустого пространства.
ЗАЩИТА ОБЪЕКТА
Отбор воздуха из шкафа
Отбор воздуха из шкафа с оборудованием может осуществляться двумя
способами: трубопровод и воздухозаборные точки могут устанавливаться
непосредственно внутри шкафа или над шкафом, если он имеет
вентиляционную решетку.
Отбор воздуха внутри шкафа
Для отбора воздуха внутри шкафа могут использоваться капиллярные
трубки, которые заводятся внутрь. Капиллярная трубка соединяется с
трубопроводной
сетью посредством тройника с переходником.
Максимальная длина капиллярных трубок не должна превышать 8 м (26
футов). Проектирование соответствующей схемы можно выполнить с
помощью приложения PipeIQ.
В качестве альтернативы капиллярным трубкам можно использовать
жесткую вертикальную трубку. В этом случае главная труба проходит над
рядом шкафов, и к каждому шкафу спускается отвод. Диаметр такого
отвода должен быть меньше или равен диаметру главной трубы.
Соединение отвода с главной трубой осуществляется посредством
тройника. Как вариант, отвод может заводиться в шкаф снизу, из пустого
пространства под полом.
Если шкаф оснащен вытяжным вентилятором, то в случае размещения
точки отбора в верхней части шкафа могут возникнуть проблемы с отбором
воздуха. Вытяжной вентилятор создает область пониженного давления
внутри шкафа, которая препятствует затягиванию воздуха в отборочное
отверстие к извещателю. В этом случае следует более внимательно
отнестись к процессу отбора воздуха. Правильность функционирования
системы проверяется посредством распространения испытательного дыма
рядом с точкой отбора.
Отбор воздуха над шкафом
В случае забора воздуха над шкафом трубопровод следует устанавливать
непосредственно над теми шкафами, которые должны быть защищены.
Воздухозаборные отверстия в трубе должны быть непосредственно над
вентиляционными
решетками шкафов. Отверстия должны быть
ориентированы навстречу воздушному потоку, выходящего из шкафа. Если
шкаф имеет более одной вентиляционной решетки, то воздухозаборное
отверстие должно быть размещено напротив каждой решетки.
ПРИМЕЧАНИЕ: Вне зависимости от выбранного варианта, отборочное
отверстие лучше всего ориентировать встречно воздушному потоку, рядом
с верхней стенкой шкафа.
ЗАЩИТА БОЛЬШИХ ПЛОЩАДЕЙ
Участки большой площади или помещения с высокими потолками требуют
особого проектного решения для размещения трубопроводной сети.
Стратификация возникает тогда, когда дым, нагревается от тления или
горения материалов и становится менее плотным, чем окружающий воздух
более низкой температуры. Дым поднимается до тех пор, пока разница
температур между дымом и окружающим воздухом не выравнивается (см.
NFPA 72-2007, A
.5.7.1.10.). Таким образом, стратификация может
возникнуть в зонах, где температура воздуха может повышаться на уровне
потолка, особенно в зонах без вентиляции. При стратификации
стандартный метод отбора с помощью трубопроводной сети может
оказаться неэффективным.

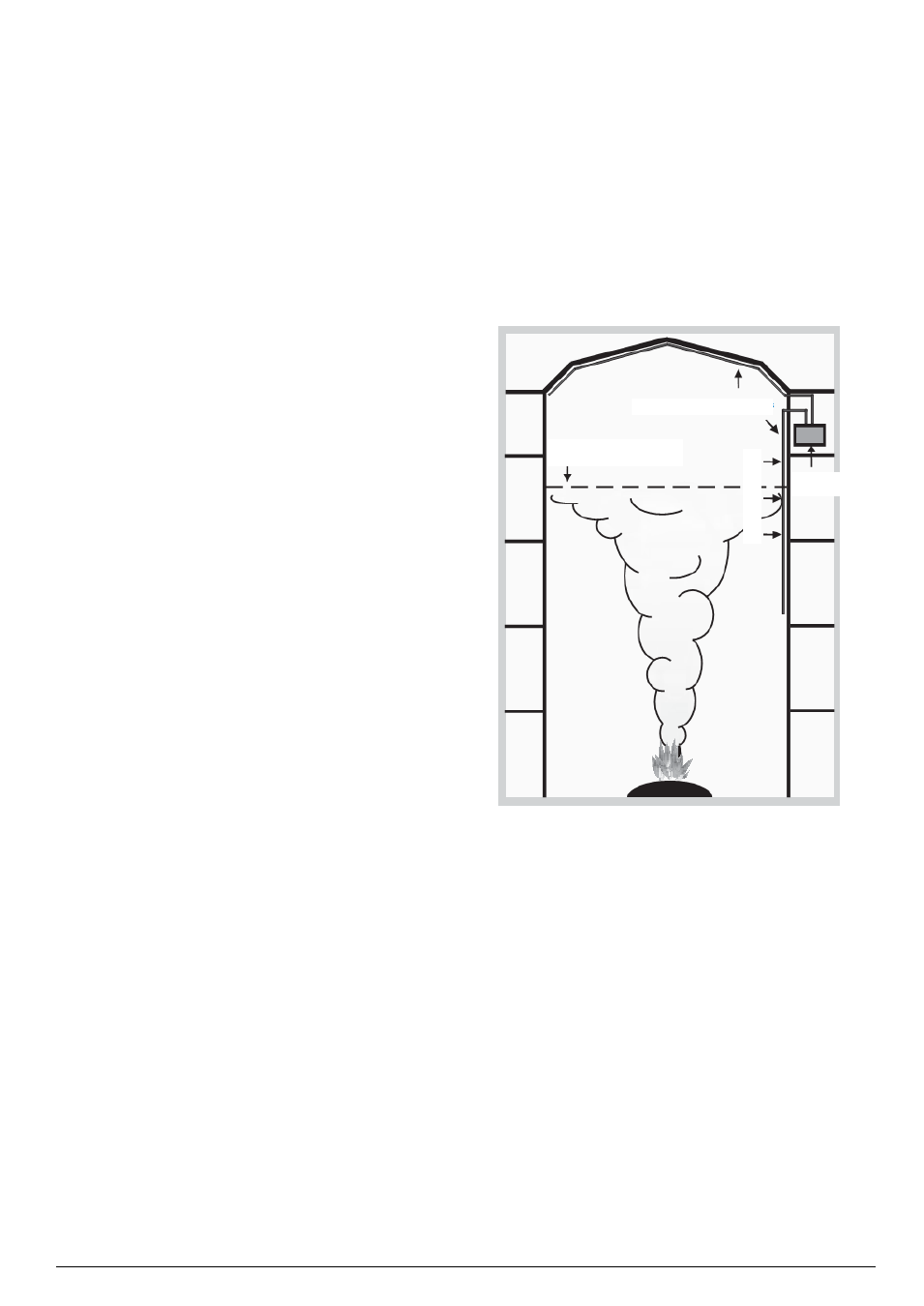

Одним из способов решения проблемы стратификации является установка
вертикальной воздухозаборной трубы в дополнение к горизонтальной под
потолком. Вертикальная воздухозаборная труба снабжена отверстиями,
расположенными на разной высоте, чтобы производить отбор воздуха в
разных слоях, образованных в результате стратификации. Схема такого
решения приведена на Рисунке 1.
Рисунок 1. ВЕРТИКАЛЬНАЯ ВОЗДУХОЗАБОРНАЯ ТРУБА
ЗАЩИТА ЗОНЫ С НИЗКОЙ ТЕМПЕРАТУРОЙ
Извещатель FAAST предназначен для работы при температурах от 0°C до
38°C. При этом температура отбираемого воздуха может быть от -20°C до
60°C. Однако, если эксплуатация системы осуществляется при граничных
значениях указанных диапазонов (особенно минимальных), необходимо
учитывать некоторые рекомендации. Рекомендации по эксплуатации трубы
в холодной среде см. в разделе «Трубопровод».
Обычно температура в холодном помещении находится на уровне 0°C и
выше. При проектировании системы трубопровода необходимо располагать
трубы в стороне от непосредственного воздействия воздушного потока из
охлаждающей установки, если таковая используется, так как выходящий из
нее воздух значительно холоднее воздуха в помещении. В холодном
помещении не обязательно использовать нагревательный элемент.
Достаточно только установить конденсационный элемент для удаления
конденсации.
ЗАЩИТА ЗОН С ИНТЕНСИВНЫМ ВОЗДУХООБМЕНОМ
Обычно зоны с интенсивным воздухообменом снабжены механической
вентиляцией для поддержания постоянного или цикличного воздушного
потока для нагрева, охлаждения или поддержания особых условий
окружающей среды. Дым, как правило, распространяется вместе с
воздушным
потоком, поэтому для раннего обнаружения дыма
воздухозаборные трубы следует размещать рядом с вентиляционной
частью установки кондиционирования. NFPA (Национальная ассоциация
пожарной безопасности) классифицирует зоны воздухообмена следующим
образом: средний уровень воздухообмена – 6 циклов в час; высокий
уровень воздухообмена – 12 циклов в час.
Обычно в зонах с интенсивным воздухообменом применяется комбинация
методов отбора – отбор возвратного воздуха кондиционера и отбор воздуха
под потолком. Забор возвратного воздуха кондиционера обеспечивает
защиту в случае функционирования системы вентиляции. Труба,
установленная под потолком, обеспечивает защиту при отключенной
Уровень стратификации
дыма
Аспирационный
блок
Воздухозаборные трубы
О
тв
ер
с
ти
я
