РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Ввод в эксплуатацию
ВВЕДЕНИЕ
Данный раздел предоставляет обзор процесса ввода системы в
эксплуатацию и описывает, каким образом следует заполнять необходимый
при этом перечень документов.
Целью процесса ввода в эксплуатацию является предоставление
владельцу и/или управляющему зданием гарантий в том, что
приобретенная система FAAST установлена должным образом, работает в
соответствии с характеристиками заданными в проектной документации и
отвечает требованиям местных нормативных документов.
Чтобы информация, приведенная в данном разделе, использовалась в
полной мере, специалист по пуско-наладке должен быть знаком с
установленной системой FAAST, а также с действующими в месте
эксплуатации нормами и правилами, необходимыми для ввода системы в
эксплуатацию. Стандартный процесс ввода в эксплуатацию включает
этапы, приведенные в таблице 1.
Процесс ввода системы в эксплуатацию предназначается для повышения
качества первого запуска системы и помощи в правильной передаче
системы в пользование владельцу или управляющему зданием. Обычно
ответственным лицом за ввод в эксплуатацию является член строительно-
монтажной команды, который контролирует пуско-наладочные работы и
координирует их выполнение с проектной группой, генеральным
подрядчиком, субподрядчиками, производителями и поставщиками
оборудования. Лицо, ответственное за ввод системы в эксплуатацию,
предоставляет владельцу беспристрастный, объективный взгляд на
процесс установки системы, ее работы и функционирования.
В процессе ввода системы FAAST в эксплуатацию согласовываются все
требуемые рабочие функции, проводится анализ всех параметров
настройки системы в месте эксплуатации и оформление всей необходимой
документации в соответствии с действующими нормами. Документы,
оформляемые в процессе пуско-наладки, также содержат исходные данные
для будущего технического обслуживания системы.
Таблица 1. ПРОЦЕСС ВВОДА В ЭКСПЛУАТАЦИЮ
ЭТАП ДЕЙСТВИЯ
Подготовительный этап Сбор информации о месте эксплуатации;
получение требуемой инженерной
документации; получение плана
установки сети воздухозаборных труб;
получение плана площадки и
исполнительных чертежей сети труб;
начало заполнения пусконаладочной и
согласовательной документации.
Предпусковые работы на
месте эксплуатации Проверка силовых кабелей системы;
проверка работы системы в режиме без
нагрузки
Конфигурирование системы Начало задания исходной конфигурации;
установка порогов срабатывания
системы; фиксирование необходимых
данных в пусконаладочной
документации
Испытание системы Испытание системы методом
задымления; проверка давления
воздухозаборных отверстий (при
необходимости); проверка
функционирования всех реле тревог;
фиксирование необходимых данных в
пусконаладочной документации
Документирование
результатов испытаний Фиксирование всех необходимых данных
в пусконаладочной документации;
направление копий всех необходимых
форм ответственным лицам.
ФУНКЦИИ КАЖДОЙ ИЗ СТОРОН В ПРОЦЕССЕ ВВОДА
СИСТЕМЫ В ЭКСПЛУАТАЦИЮ
ЛИЦО, ОТВЕТСТВЕННОЕ ЗА ВВОД СИСТЕМЫ В ЭКСПЛУАТАЦИЮ
Данный агент выполняет функции центрального контактного лица,
распространяющего информацию всем заинтересованным сторонам, а
также оказывает поддержку проектной и строительно-монтажной группам
на завершающем этапе монтажа, включая утверждение выполненных
работ, проверку функциональной работоспособности и проверку на
соответствие смонтированной системы утвержденному проектному
решению. В обязанности агента по вводу системы в эксплуатацию входит
документирование всех монтажных операций, утверждение результатов
проверки функциональной работоспособности системы и сообщение
необходимой информации об эксплуатации системы владельцу и/или
управляющему зданием.
Агент
проверяет выполнение требований местных нормативных
документов, наряду с соблюдением требований отраслевых стандартов.
Кроме того, агент по вводу системы в эксплуатацию наблюдает за
проведением испытаний и координирует действия всех участников с целью
обеспечения соответствия характеристик системы утвержденному проекту.
Результаты приемочных испытаний фиксируются непосредственно агентом
или
через соответствующих технических специалистов. Другой
обязанностью агента является сбор отчетной документации и обеспечение
своевременного оформления результатов испытаний.
ВЛАДЕЛЕЦ /УПРАВЛЯЮЩИЙ ЗДАНИЕМ
Владелец здания или его управляющий назначает обслуживающий
персонал и распределяет их обязанности по участию в необходимых
совещаниях, обучениях и проверках.
ПРОЦЕСС ВВОДА В ЭКСПЛУАТАЦИЮ
Ввод системы в эксплуатацию является конечным этапом процесса
установки, в ходе которого подтверждается соответствие установленной
трубопроводной сети требованиям проекта и правильность отработки
системой FAAST сигналов тревог на различных уровнях, заданных для
конкретной рабочей области.
ПОДГОТОВИТЕЛЬНЫЙ ЭТАП
На подготовительном этапе определяется ряд задач, которые должны быть
выполнены перед посещением фактического места эксплуатации системы.
Перед выездом на площадку необходимо подготовить следующую
документацию, материалы и оборудование:
 Оригинальные чертежи плана места (помещения), где
устанавливается система;
 Установочные чертежи с места монтажа системы;
 Проектная документация трубопроводной сети;
 Установочная документация трубопроводной сети;
 Комплект установочной документации системы;
 Комплект пуско-наладочной документации для системы FAAST;
 Все необходимые формы документов для согласования с
местными надзорными органами;
 Персональный компьютер с установленным на нем
программным пакетом PipeIQ;
 Все материалы, необходимые для проведения испытания
системы методом задымления;
 Цифровой манометр для измерения давления в
воздухозаборных отверстиях (если таковые имеются).
В целях экономии времени часть документации может быть заполнена
заранее, на основе информации, предоставленной заказчиком, или другой
информации, которая может быть получена перед выездом на место
эксплуатации системы.
ПРЕДПУСКОВЫЕ РАБОТЫ НА МЕСТЕ ЭКСПЛУАТАЦИИ
Перед началом непосредственного ввода системы в эксплуатацию
необходимо проверить силовые и сигнальные кабели системы FAAST,
убедиться в правильности их разводки. Подробную информацию о
кабельной разводке см. в разделе «Установка, подключение и требования к
кабелю» данного руководства. Кроме того необходимо удостовериться, что
вся электрическая разводка произведена в соответствии с требованиями
электротехнических стандартов и правил, действующим в месте
эксплуатации.
Проверьте соединение между приложением PipeIQ на ПК и устройством
FAAST
по локальной сети или через Интернет.
Также перед началом ввода системы в эксплуатацию необходимо
проверить сеть воздухозаборных труб на предмет завершенности ее
монтажа и правильности подключения к системе.
КОНФИГУРИРОВАНИЕ НОВОЙ СИСТЕМЫ
Если новая система FAAST ранее не была сконфигурирована, то при
первом ее запуске появится сообщение об ошибке конфигурации.
Настройка системы осуществляется согласно следующей инструкции:
1. Если питание системы не включается, повторно проверьте
правильность и надежность подключения всех силовых кабелей.
2. При включении питания системы на панели появится индикация
ошибки
конфигурации и сработает реле серьезной
неисправности, что свидетельствует о том, что система ранее не
конфигурировалась.
3. Запустите приложение PipeIQ.
4. Создайте проект под соответствующим названием, как показано
на рисунке 1, выбрав пункт File>New (Файл>Новый) из строки
меню в верхнем левом углу окна или нажав на иконку нового
проекта на панели инструментов.

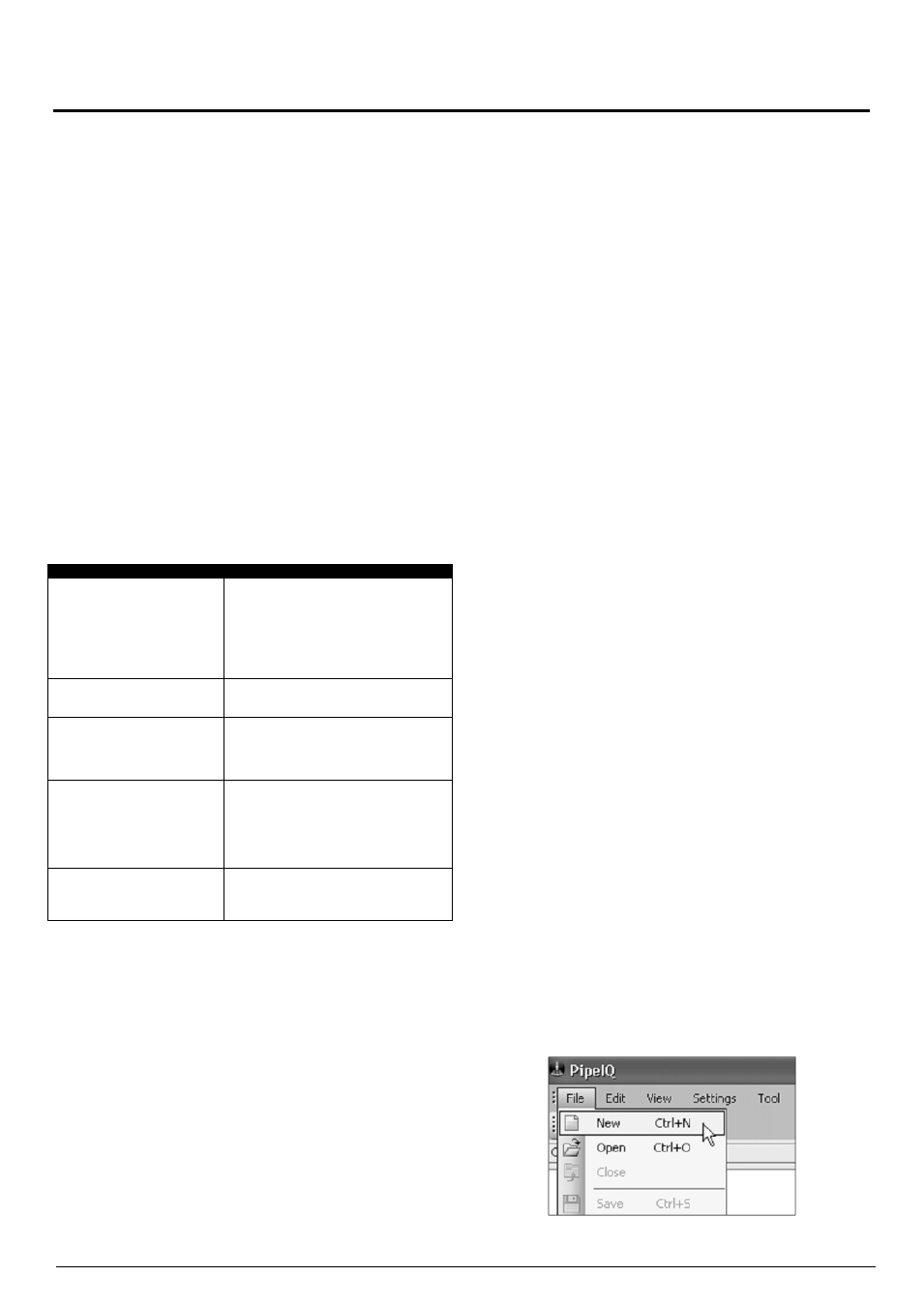

Рисунок 1. ОКНО НОВОГО ПРОЕКТА
