РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Система воздухозаборных труб
ВВЕДЕНИЕ
В данном разделе приведены инструкции по физической установке
трубопроводной сети для системы FAAST. Кроме настоящего руководства
при установке необходимо руководствоваться действующими местными
нормами и правилами.
ЭТАПЫ УСТАНОВКИ
В Таблице 1 приведена стандартная пошаговая процедура установки сети
воздухозаборных труб.
Таблица 1. ПРОЦЕДУРА УСТАНОВКИ СТАНДАРТНОЙ
ТРУБОПРОВОДНОЙ СЕТИ
ШАГ
ДЕЙСТВИЕ
1
Проверьте правильность проектной документации и рассчитайте
размер и конфигурацию труб в сети.
Примечание: Если для планирования трубопровода применяется
программа PipeIQ, то приложением будет сгенерирована
спецификация материалов.
2
Определите границы участка, на котором будет устанавливаться
система и определите место монтажа блока FAAST.
3
Определите и отметьте места установки клипс для крепежа трубы,
согласно проекту.
4
Установите блок FAAST на постоянное место эксплуатации (см.
Инструкцию по установке и обслуживанию FAAST).
5
Установите крепежные клипсы в соответствии с уже выполненной
маркировкой.
6
Смонтируйте и соберите трубопровод в соответствии с проектной
документацией.
ВНИМАНИЕ: На этом этапе не склеивайте трубы друг с другом.
7
Определите и отметьте места расположения воздухозаборных
отверстий на трубопроводе. Убедитесь, что расстояние между
отверстиями соответствует заданному в проектной документации.
В зависимости от области применения, убедитесь, что
воздухозаборные
отверстия
ориентированы
правильно
относительно
направления
воздушного
потока,
как
это
рекомендуется
в
соответствующем
разделе
проектной
документации трубопровода.
8
Проверьте еще раз положение и ориентацию воздухозаборных
отверстий и просверлите их в трубопроводе.
9
В конце всех труб и их ответвлений установите заглушки.
10
Если фактически установленная сеть труб значительно отличается
от спроектированной, то внесите соответствующие изменения в
проектную документацию с целью обеспечения соответствия.
11
По завершении испытаний и проверки производительности
системы скрепите трубы друг с другом постоянной основой,
например, склеите.
ВНИМАНИЕ: Никогда не склеивайте трубы с блоком
извещателя. Входные и выходные порты блока имеют коническую
структуру,
которая
позволяет
подсоединять
трубы
без
дополнительной
фиксации
и
обеспечивает
герметичное
соединение.
12
В соответствии с местными нормативными требованиями
установите на участках системы метки. Для заказа доступны метки
для воздухозаборных отверстий (см. раздел «Аксессуары»).
13
В случае внесения каких-либо дополнительных изменений
проектная документация должна обновляться соответствующим
образом.
ЭЛЕМЕНТЫ ТРУБОПРОВОДА
Система
FAAST
использует
стандартную
трубопроводную
сеть
аспирационного пожарного извещения вместе с ее компонентами, такими
как трубы, угловые и прямые переходы. Перечень элементов, приведенный
в данном разделе, не является исчерпывающим перечнем всех
компонентов аспирационной системы. Однако в данном списке
представлены наиболее часто используемые элементы.
ТРУБЫ
В качестве воздухозаборных труб, могут использоваться трубы из
следующих материалов: меди, ПВХ, АБС, НПВХ и ХПВХ. Внутренний
диаметр трубы, используемый с извещателем FAAST, может быть задан в
пределах от 15 до 21 мм. Оптимальные размеры для трубы могут
варьироваться в зависимости от требований проекта, а также местных
норм и правил. Извещатель FAAST оснащен ступенчатыми портами для
подсоединения труб, которые позволяют использовать трубы с внешним
диаметром 1,05 дюйма или 25 мм, для согласования американской и
метрической системы единиц измерения.
ПЕРЕХОДЫ
Переходы используются для соединения отрезков труб друг с другом и
выполнены из того же материала, что и труба. Переходы разных типов
позволяют организовать различного рода изгибы, прямые участки, отводы и
соединения трубопровода. Общие переходы описаны ниже в последующих
разделах.
Прямой и съемные переход
Прямой и съемный переходы используются для соединения двух отрезков
трубы в один прямой участок. Прямой переход используется в случаях,
если соединение предполагается сделать неразъемным.
Съемный переход применяется для разъемного соединения, чтобы
сохранить возможность разъединения труб. Такая муфта применяется,
например, на участках трубопроводной сети, которые периодически
разбираются для технического обслуживания и чистки. Съемные переходы
могут также использоваться для правильной ориентации воздухозаборных
отверстий
на
определенных
участках
трубопровода,
таких
как
воздухораспределительная решѐтка. Стандартные варианты прямого и
съемного перехода показаны на рисунке 1.

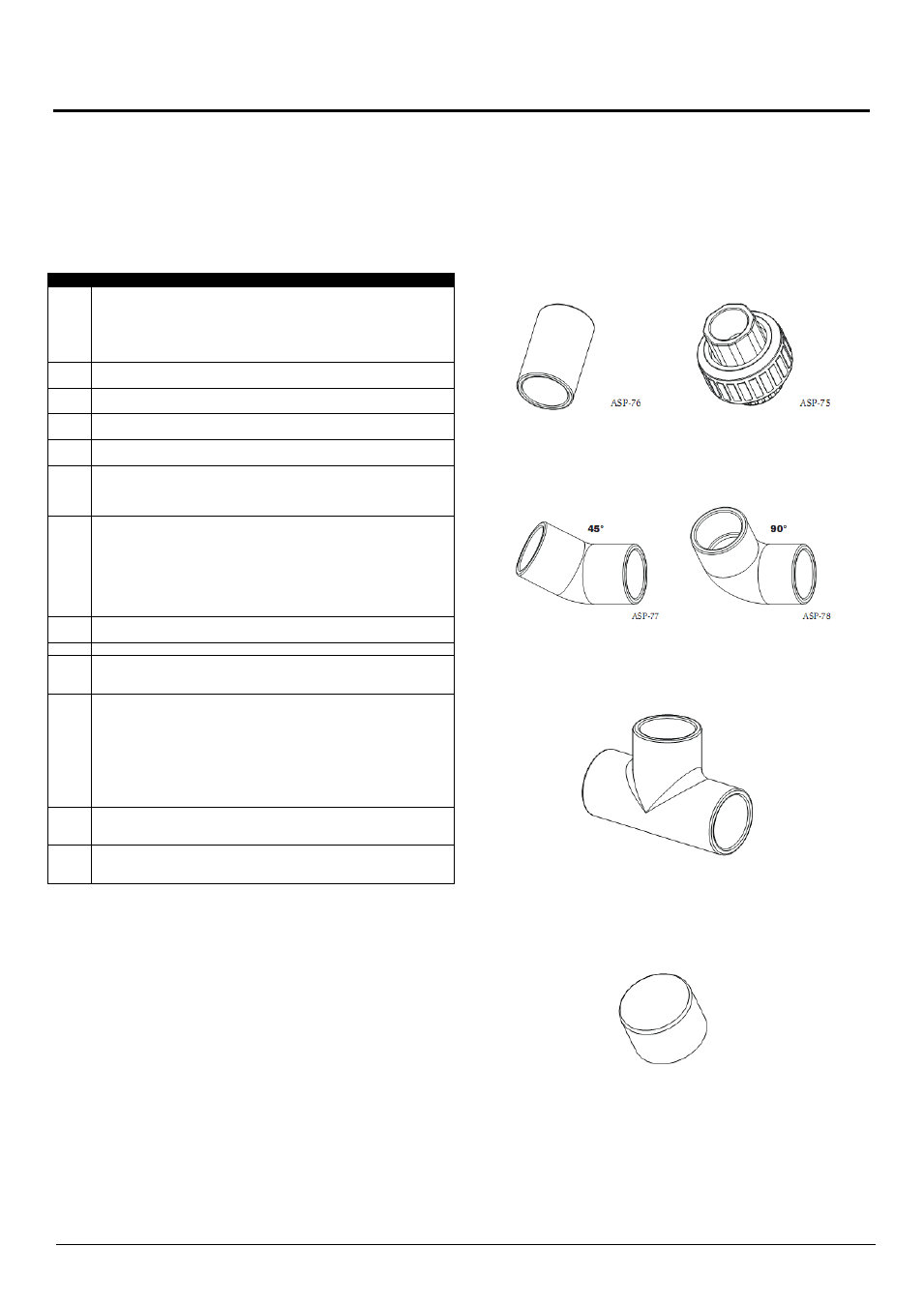

Рисунок 1. ПРЯМОЙ И СЪЕМНЫЙ ПЕРЕХОД
Угловые переходы
Угловые
переходы
используются
для
изменения
направления
трубопровода. При этом могут использоваться переходы под 90 и 45
градусов. Оба варианта углового перехода представлены на рисунке 2.
Рисунок 2. УГЛОВЫЕ ПЕРЕХОДЫ ПОД 45
0
И 90
0
ТРОЙНИКИ
Для ветвления трубы используются тройники. Для присоединения
капиллярной трубки и воздухозаборной точки может использоваться
специальный тройник. Стандартный тройник показан на рисунке 3.
Рисунок 3. ТРОЙНИК
Заглушка
Свободный конец трубы обязательно должен быть закрыт заглушкой. В
зависимости от проекта, заглушка может иметь воздухозаборное отверстие.
Размеры отверстия в концевой заглушке определяются в программе
PipeIQ
. Стандартная концевая заглушка приведена на рисунке 4.
Рисунок 4. ЗАГЛУШКА
КАПИЛЛЯРНЫЕ ТРУБКИ
Капиллярная трубка представляет собой гибкую трубку с воздухозаборным
отверстием на конце, которая соединяется с главной трубой. Капиллярные
трубки предназначены для увеличения области отбора воздуха,
ограниченной главным трубопроводом. Они применяются там, где
необходимо получить доступ в закрытое пространство, например, кабинет,
а также из соображений эстетики и безопасности. Применение
капиллярных трубок позволяет спрятать основную сеть труб, оставляя на
открытой поверхности только маленькие воздухозаборные отверстия. На
рисунке 5 показана капиллярная трубка, отходящая вниз от главной трубы,
