www.stiebel-eltron.com HFA | 7
InStAllAtIOn
Inbetriebnahme
f f Ziehen Sie den Temperatur-Einstellknopf ab.
f f Drehen Sie die Schrau ben heraus.
f f Nehmen Sie die Unterkappe ab.
f f Ziehen Sie die Kabeldurchführung nach unten heraus, dabei
den Rasthaken drücken.
f f Schieben Sie die Kabeldurchführung über das Anschluss-
kabel und rasten die Kabeldurchführung wieder ein.
f f Schließen Sie die gewünschte Leistung entsprechend der
Elektroschaltpläne an (siehe Kapitel „Technische Daten /
Elektroschaltpläne und Anschlüsse“).
f f Montieren Sie die Unterkappe.
f f Drehen Sie die Schrauben ein.
f f Stecken Sie den Temperatur-Einstellknopf auf.
f f Kreuzen Sie auf dem Typenschild die gewählte Anschluss-
leistung und -spannung mit einem Kugelschreiber an.
geschlossene (druckfeste) Betriebsweise
f f Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem
Sie die Rohre an das Gerät schrauben.
offene (drucklose) Betriebsweise
f f Verschrauben Sie das Gerät mit der Armatur.
11. inbetriebnahme
11.1 erstinbetriebnahme
f f Öffnen Sie eine Entnahmestelle so lange, bis das Gerät gefüllt
und das Leitungsnetz luftfrei ist.
f f Stellen Sie die Durchflussmenge ein. Beachten Sie dabei
die maximal zulässige Durchflussmenge bei voll geöffneter
Armatur (siehe Kapitel „Technische Daten / Datentabelle“).
f f Geschlossene (druckfeste) Betriebsweise:
Reduzieren Sie gegebenenfalls die Durchflussmenge an der
Drossel der Sicherheitsgruppe.
f f Drehen Sie den Temperatur-Einstellknopf auf maximale
Temperatur.
f f Schalten Sie die Netzspannung ein.
f f Prüfen Sie die Arbeitsweise des Gerätes. Achten Sie dabei auf
das Abschalten des Temperaturreglers.
f f Geschlossene (druckfeste) Betriebsweise: Prüfen Sie die
Funktion der Sicherheitsgruppe.
11.1.1 Übergabe des gerätes
f f Erklären Sie dem Benutzer die Funktion des Gerätes und der
Sicherheitsgruppe und machen Sie ihn mit dem Gebrauch
vertraut.
f f Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
f f Übergeben Sie diese Anleitung.
11.2 wiederinbetriebnahme
Siehe Kapitel „Erstinbetriebnahme“.
12. außerbetriebnahme
f f Trennen Sie das Gerät mit der Sicherung in der Haus-
installation von der Netzspannung.
f f Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät
entleeren“.
13. störungsbehebung
Hinweis
Bei Temperaturen unter -15 °C kann der Sicherheits-
temperaturbegrenzer auslösen. Diesen Temperaturen
kann das Gerät schon bei der Lagerung oder beim Trans-
port ausgesetzt sein.
Störung ursache Behebung
Das Wasser wird nicht
warm.
Der Sicherheits-
temperaturbegrenzer hat
angesprochen, weil der
Regler defekt ist.
Beheben Sie die Fehler-
ursache. Tauschen Sie
die Regler-Begrenzer-
Kombination aus.
Der Sicherheits-
temperaturbegrenzer hat
angesprochen, weil die
Temperatur -15 °C unter-
schritten hat.
Drücken Sie die Rück-
stelltaste (siehe Ab-
bildung).
Die Schnellheizung
schaltet nicht ein.
Prüfen Sie Taster und
Hebel.
Der Heizflansch ist
defekt.
Tauschen Sie den Heiz-
flansch aus.
Das Sicherheitsventil
tropft bei ausgeschalteter
Heizung.
Der Ventilsitz ist ver-
schmutzt.
Reinigen Sie den Ventil-
sitz.

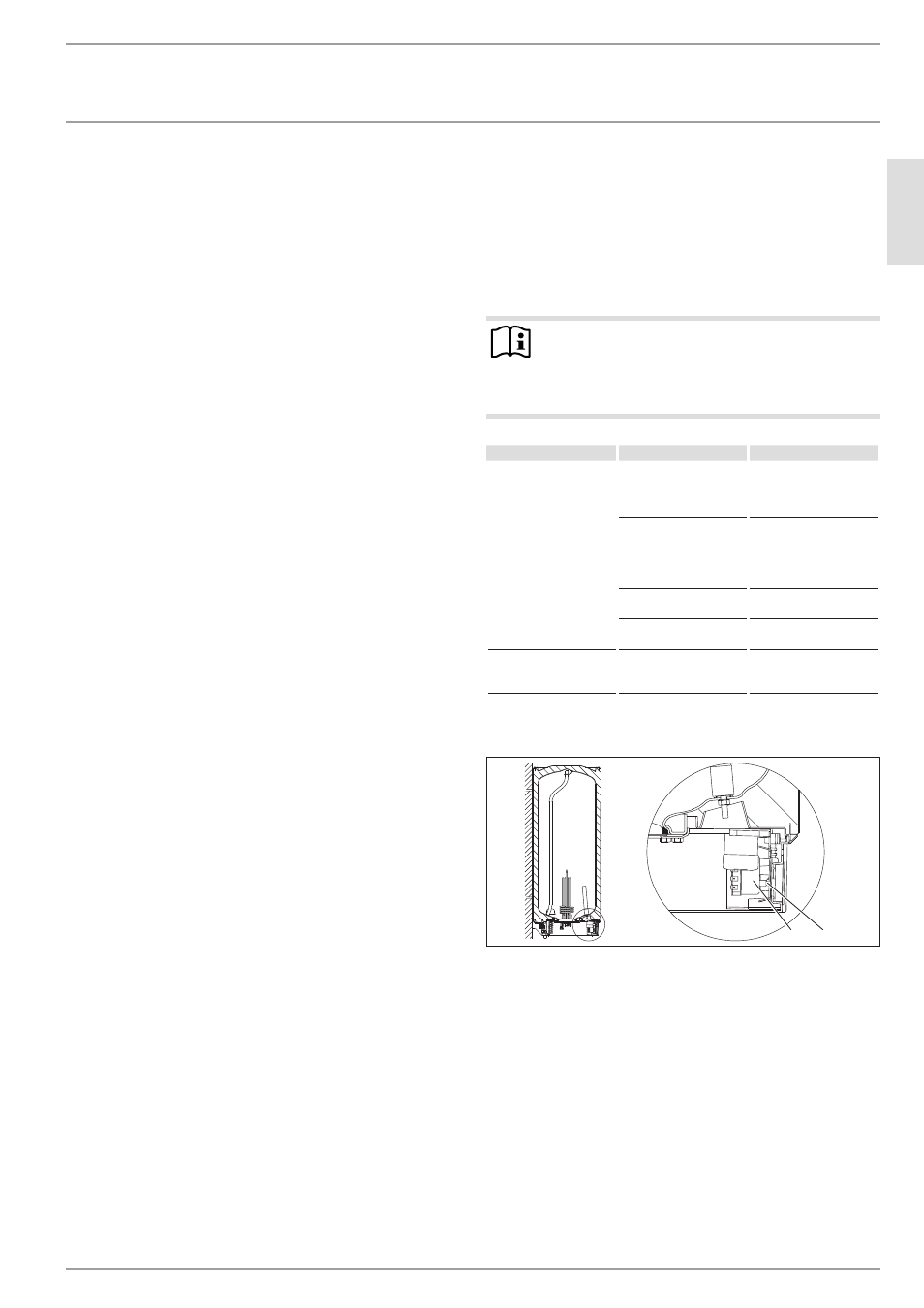

rückstelltaste sicherheits-temperaturbegrenzer
26
�0
2�
07
�0
19
4
1 2
1 Rückstelltaste Sicherheitstemperaturbegrenzer
2 Regler-Begrenzer-Kombination
