InStAllAtIe
de technische gegevens

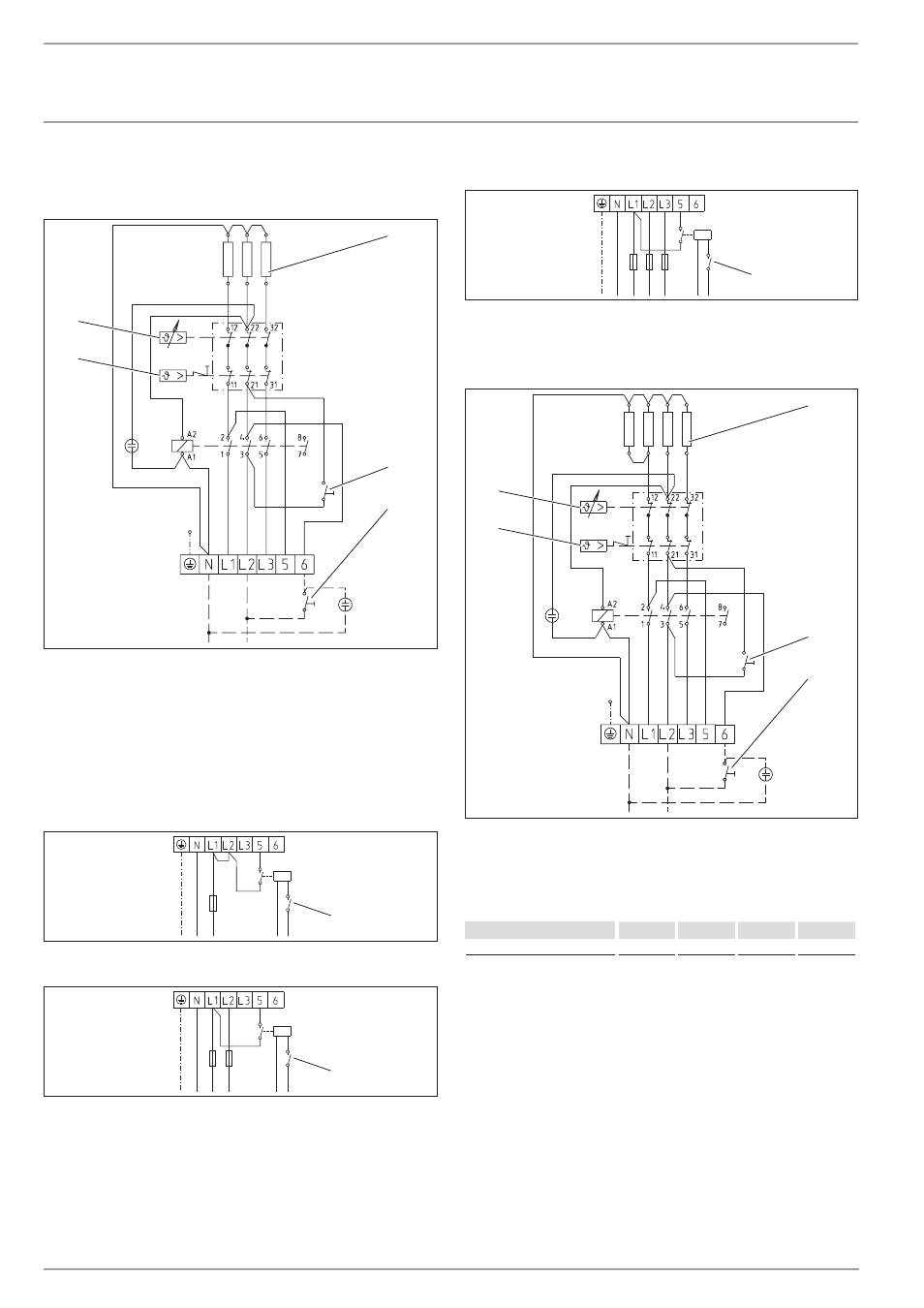

15.2 elektriciteitsschema's en aansluitingen
Toesteltypes met uitzondering van HFA 100 Z:
1 3 4
85
�0
2�
07
�0
01
7
2
1
3
5
4
1 Verwarmingselementen elk 2 kW ~ 230 V
2 Knop voor snelopwarming
3 Afstandsbediening voor snelopwarming
4 Veiligheidstemperatuurbegrenzer
5 Thermostaat
tweekringwerking, meting met één meter met contact van het
energiebedrijf
2/4 kW, 1/N/PE ~ 230 V
26
�0
2�
07
�0
17
0
1
2/4 kW, 2/N/PE ~ 400 V
26
�0
2�
07
�0
17
1
1
2/6 kW, 3/N/PE ~ 400 V
26
�0
2�
07
�0
17
2
1
1 EVU-contact
HFA 100 Z:
3 1 2 4
D
00000
37
52
1
2
1
3
5
4
1 Verwarmingselement
2 Knop voor snelopwarming
3 Afstandsbediening voor snelopwarming
4 Veiligheidstemperatuurbegrenzer
5 Thermostaat
Verwarmingselement 4 3 1 2
kW 1 1 2 2
