44
| HFA www.stiebel-eltron.com
Монтаж
техника безопасности
Монтаж
7. техника безопасности
Монтаж, запуск, а также техобслуживание и ремонт при-
бора должны производиться только квалифицированным
специалистом.
7.1 общие указания по технике
безопасности
Безупречная работа прибора и безопасность эксплуатации
гарантируются только при использовании соответствую-
щих комплектующих и оригинальных запчастей.
7.2 предписания, стандарты и положения
Указание
необходимо соблюдать все общегосударственные
и региональные предписания и положения.
8. описание устройства
8.1 комплект поставки
В комплект поставки прибора входят:
- настенная монтажная планка (для HFA-Z 150 – 2 шт.)
- распорки 5 ММ (2 шт. вверху, 2 шт. внизу)
- Шаблон для монтажа
8.2 принадлежности
необходимые принадлежности
для приборов закрытого (напорного) типа предлагаются
различные предохранительные группы в зависимости от
статического давления. предохранительные узлы серти-
фицированной конструкции защищают прибор от недопу-
стимых превышений давления.
дополнительные принадлежности
арматура для безнапорной эксплуатации приборов пред-
лагается как дополнительные принадлежности.
9. подготовительные
мероприятия
9.1 Место монтажа
прибор предназначен для жесткого крепления на стене.
Стена должна быть рассчитана на соответствующую на-
грузку.
устанавливать прибор только вертикально, в незамерзаю-
щем помещении и рядом с краном.

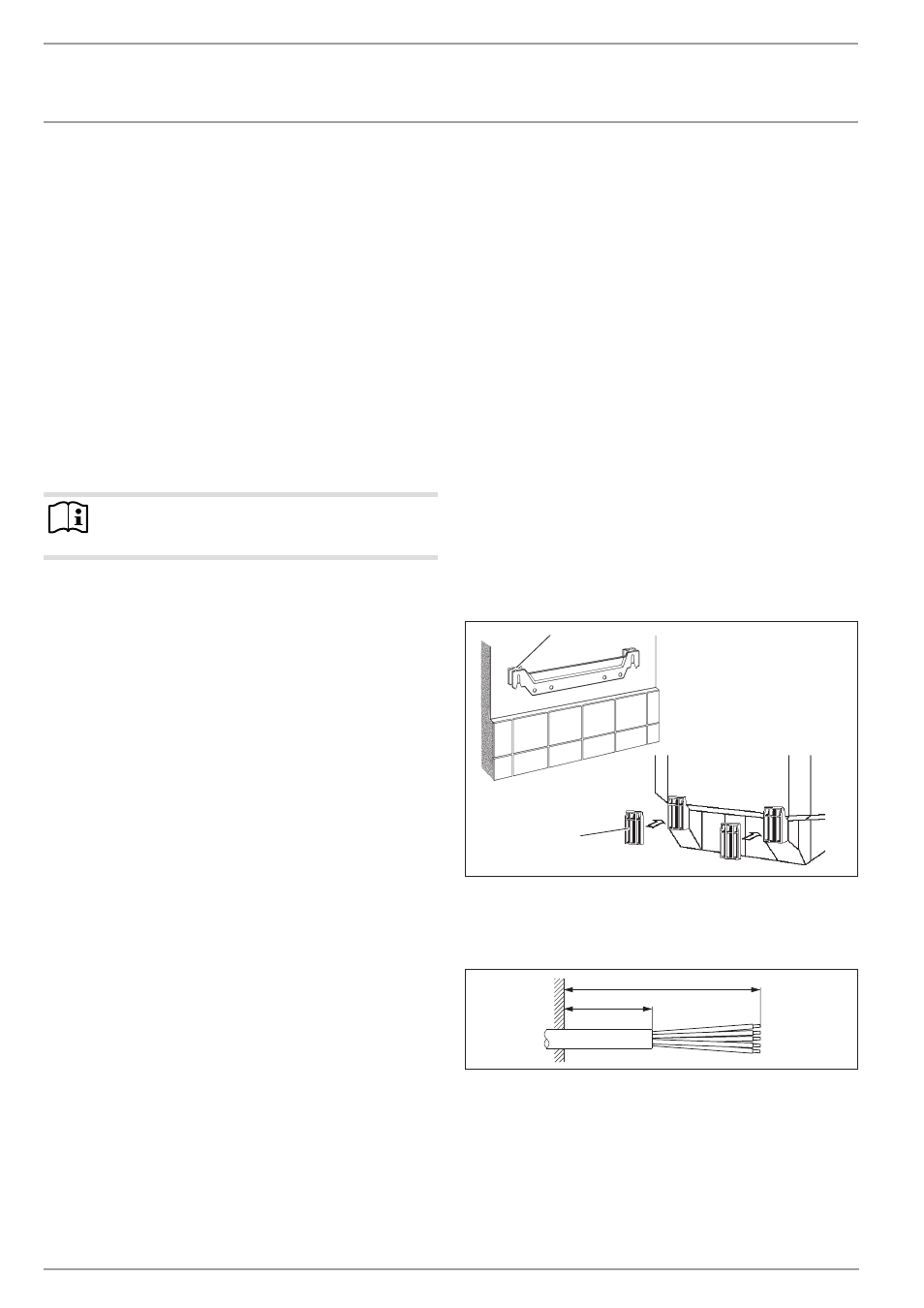

9.2 установка настенной монтажной
планки
f
f
для переноса размеров на стену можно использовать
шаблон для монтажа.
f
f
просверлить отверстия и закрепить настенную мон-
тажную планку с помощью шурупов и дюбелей. кре-
пежный материал следует выбирать с учетом прочно-
сти стены.
неровности стены компенсируются подходящими распор-
ками.
для приборов модели HFA-Z 150 требуются 2 настенные
монтажные планки.
26
�0
2�
01
�0
57
2
1
2
1 Вставка вверху
2 Вставка внизу
9.3 подготовка кабеля электропитания
270
120
26
�0
2�
01
�0
01
7
