InStAllAtIOn
Montage
10. montage
10.1 wasseranschluss
!
Sachschaden
Führen Sie alle Wasseranschluss- und Installations-
arbeiten nach Vorschrift aus.
Das Gerät muss in geschlossener (druckfester) Betriebsweise mit
Druck-Armaturen betrieben werden. Verwenden Sie bei offener
(druckloser) Betriebsweise offene Armaturen.
10.1.1 Zugelassene werkstoffe
!
Sachschaden
Beim Einsatz von Kunststoff-Rohrsystemen beachten
Sie die Herstellerangaben und das Kapitel „Technische
Daten / Störfallbedingungen“.
Kaltwasserleitung
Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und
Kunststoff zugelassen.
Ein Sicherheitsventil ist erforderlich.
warmwasserleitung
Als Werkstoffe sind Edelstahl, Kupfer und Kunststoff-Rohr-
systemen zugelassen.
10.1.2 geschlossen (druckfest) zur Versorgung mehrerer
entnahmestellen
Der maximal zulässige Druck darf nicht überschritten werden
(siehe Kapitel „Technische Daten / Datentabelle“).
f
f Installieren Sie ein baumustergeprüftes Sicherheitsventil in
der Kaltwasserzulaufleitung. Beachten Sie dabei, dass Sie
in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein
Druckminderventil benötigen.
f
f Dimensionieren Sie die Abflussleitung so, dass bei voll ge-
öffnetem Sicherheitsventil das Wasser ungehindert ablaufen
kann.
f
f Montieren Sie die Abblaseleitung des Sicherheitsventils mit
einer stetigen Abwärtsneigung in einem frostfreien Raum.
f
f Die Abblaseöffnung des Sicherheitsventils muss zur
Atmosphäre geöffnet bleiben.
10.1.3 offen (drucklos) zur Versorgung einer entnahmestelle
Hinweis
Sperren Sie den Auslauf und den Armaturen-Schwenk-
arm nicht ab.
Verwenden Sie keine Strahlregler oder Luftsprudler.

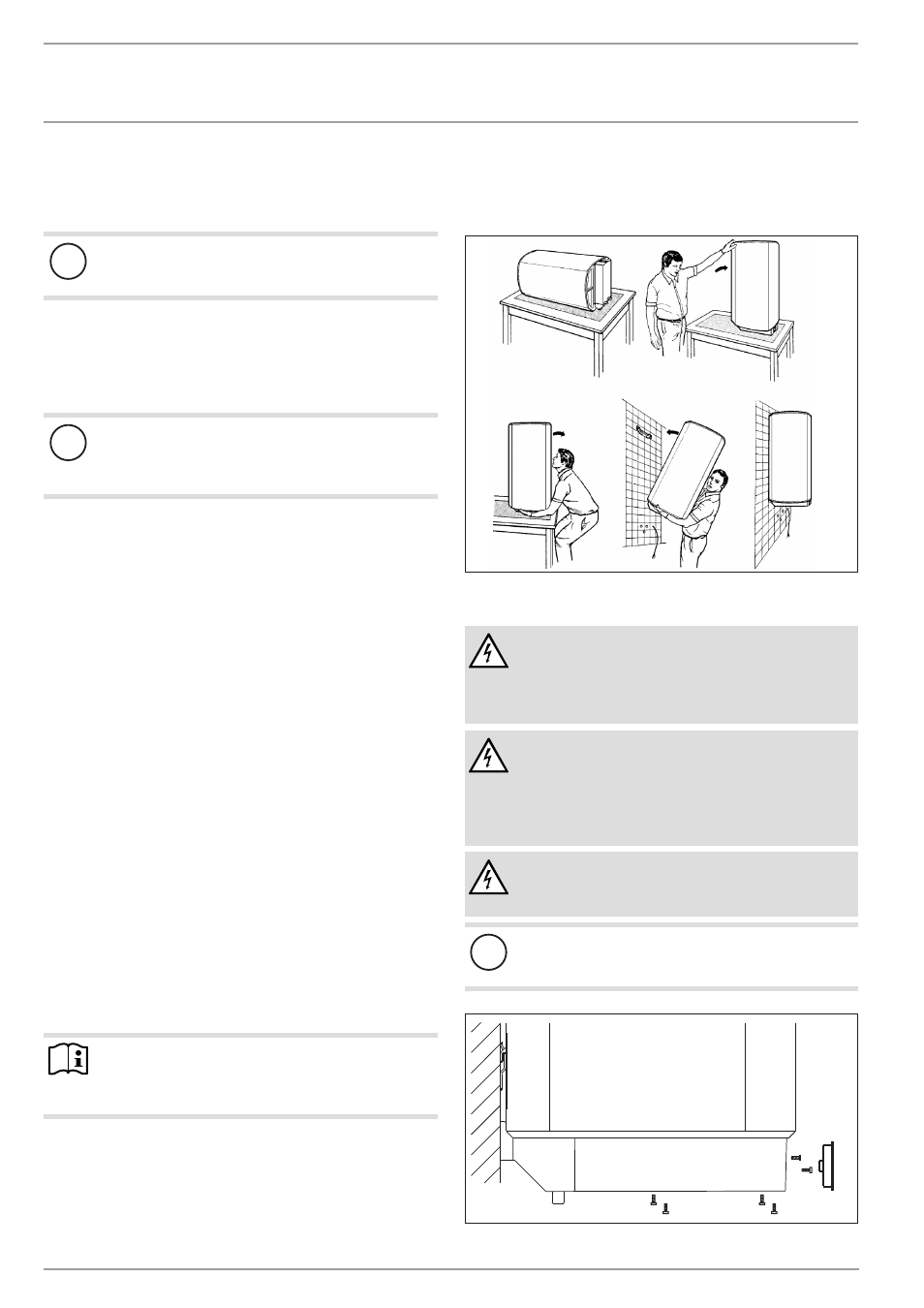

10.2 montage des gerätes
Für Gerätetypen HFA-Z 100-150 und HFA 100 Z sind zur Montage
2 Personen erforderlich.
26
�0
2�
01
�0
42
4
10.3 elektrischer anschluss
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installations-
arbeiten nach Vorschrift aus.
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss in Verbindung mit der herausnehmbaren Kabel-
durchführung erlaubt. Das Gerät muss über eine Trenn-
strecke von mindestens 3 mm allpolig vom Netzanschluss
getrennt werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
26
�0
2�
07
�0
19
2
