InStAllAtIOn
Montage
10. montage
10.1 raccordement hydraulique
!
Dommages matériels
Exécutez tous les travaux de raccordement et d’installa-
tion hydrauliques suivant les prescriptions.
Sous pression, l’appareil doit fonctionner avec une robinetterie
à pression. Sans pression, utilisez une robinetterie à écoulement
libre.
10.1.1 matériaux autorisés
!
Dommages matériels
Si une tuyauterie en matière synthétique est utilisée, re-
portez-vous aux indications du fabricant et au chapitre
« Données techniques / Conditions de pannes ».
conduite d’eau froide
Les matériaux autorisés sont l’acier galvanisé, l’acier inoxydable,
le cuivre et les matières synthétiques.
Une soupape de sécurité est requise.
conduite d’eau chaude
Les matériaux autorisés sont l’acier inoxydable, le cuivre et les
systèmes de tuyaux en matières synthétiques.
10.1.2 Fermé (sous pression) pour l’alimentation de plusieurs
points de soutirage
La pression maximale admissible ne doit pas être dépassée (voir
le chapitre « Données techniques / Tableau de données »).
f
f Installez une soupape de sécurité conforme à la norme en
vigueur sur l’arrivée d’eau froide. Notez qu’en fonction de la
pression au repos, il sera éventuellement nécessaire d’instal-
ler un réducteur de pression supplémentaire.
f
f La conduite d’évacuation doit être conçue de sorte que l’eau
puisse s’écouler librement lorsque la soupape de sécurité est
entièrement ouverte.
f
f Installez la conduite de purge de la soupape de sécurité avec
une inclinaison constante vers le bas dans un local à l’abri du
gel.
f
f L’ouverture de purge de la soupape de sécurité doit être ou-
verte sur l’atmosphère.
10.1.3 À écoulement libre (hors pression) pour l’alimentation
d’un point de puisage
Remarque
Ne fermez ni la sortie ni le bec orientable de la robi-
netterie.
N’utilisez ni régulateur de jet ni aérateur.

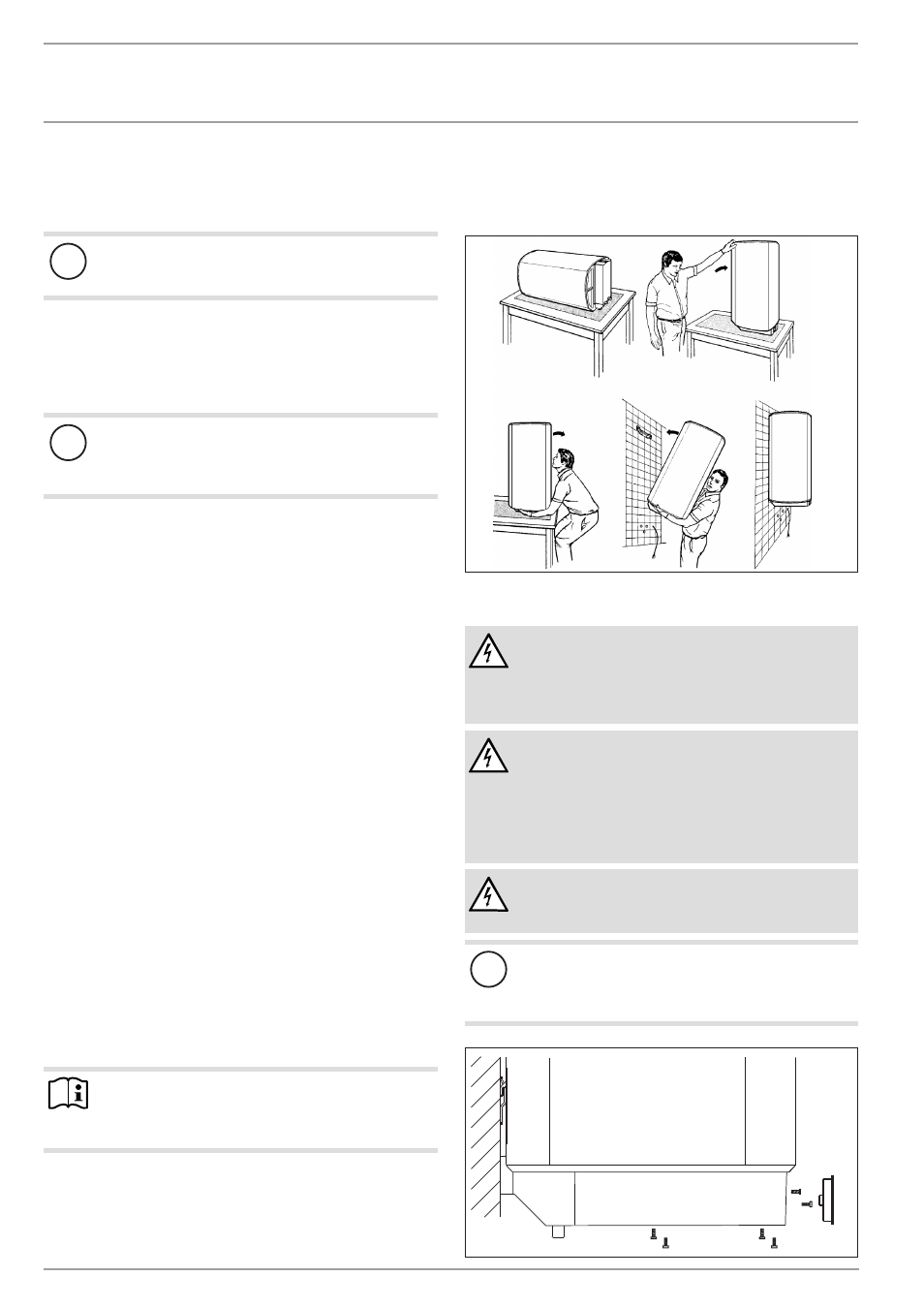

10.2 montage de l’appareil
Pour les types d’appareil HFA-Z 100-150 et HFA 100 Z, 2 personnes
sont nécessaires pour le montage.
26
�0
2�
01
�0
42
4
10.3 raccordement électrique
AVERTISSEMENT Électrocution
Exécutez tous les travaux de raccordement et d’installa-
tion électriques conformément aux prescriptions.
Déconnectez tous les pôles d’alimentation secteur de
l’appareil avant toute intervention.
AVERTISSEMENT Électrocution
Le raccordement au secteur n’est autorisé que sous
forme d’une connexion fixe réalisée en liaison avec le
passe-câble amovible. L’appareil doit pouvoir être dé-
connecté du secteur par un dispositif de coupure omni-
polaire ayant une ouverture minimale des contacts de
3 mm.
AVERTISSEMENT Électrocution
Veillez à ce que l’appareil soit raccordé au conducteur
de mise à la terre.
!
Dommages matériels
Respectez les indications de la plaque signalétique. La
tension indiquée doit correspondre à la tension du sec-
teur.
26
�0
2�
07
�0
19
2
