Монтаж
Ввод в эксплуатацию
10.3 Электрическое подключение
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Все работы по электрическому подключению и
монтажу необходимо производить в соответ-
ствии с инструкцией.
При любых работах необходимо полное отклю-
чение прибора от сети.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Подключение к электросети допустимо только
в неразъемном исполнении, со съемной кабель-
ной втулкой. Прибор должен отсоединяться от
сети с раствором всех контактов не менее 3 мм
на всех полюсах.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Проверить подключение прибора к защитному
проводу.
!
Материальный ущерб
Следует соблюдать данные на заводской табличке.
напряжение сети должно совпадать с указанным
на табличке.
26
�0
2�
07
�0
19
2
f
f

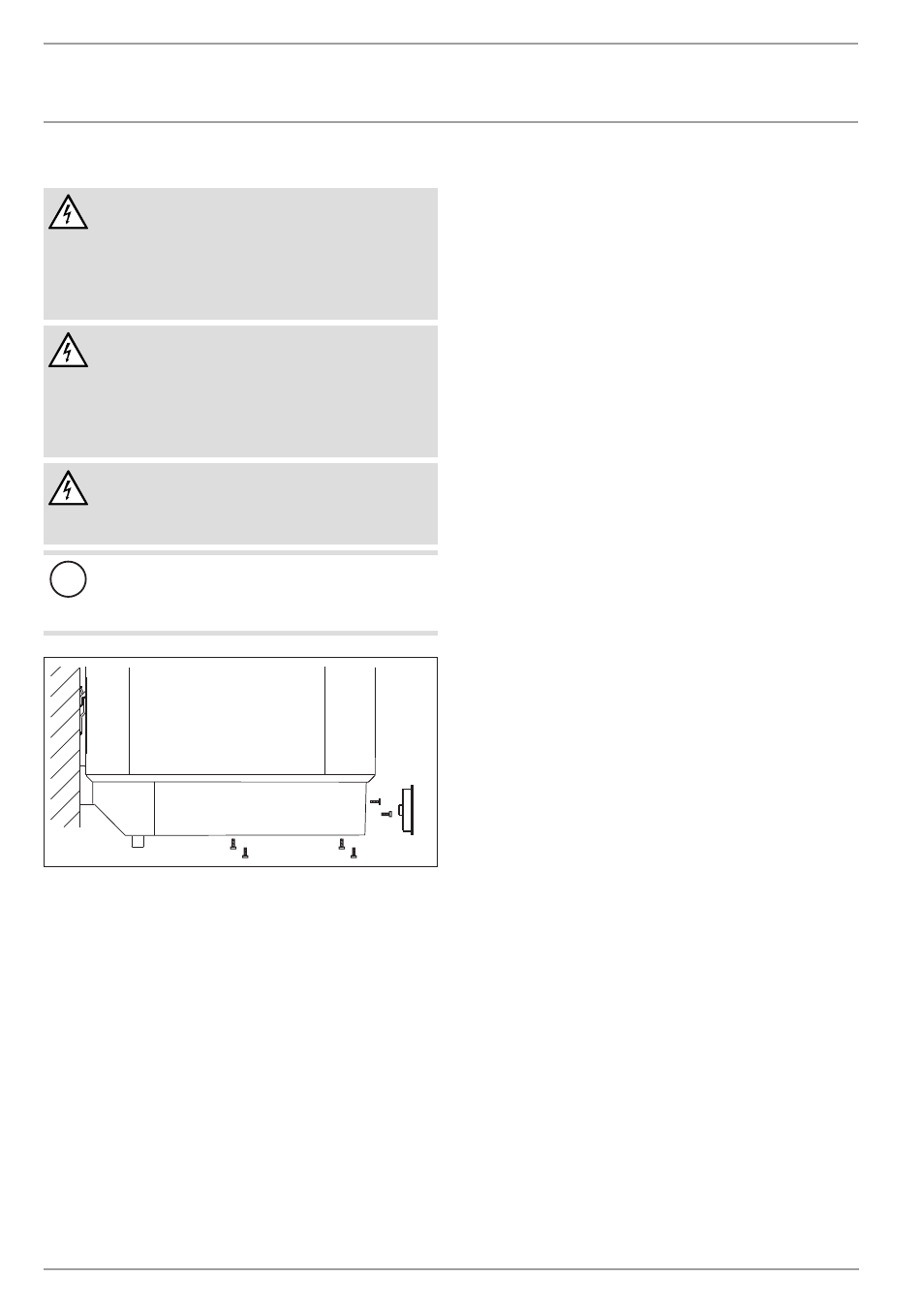

Снять ручку регулятора температуры.
f
f
Выверните винты.
f
f
Снять нижнюю крышку.
f
f
отвинтить фиксатор.
f
f
пропустить питающий кабель через кабельный ввод и
снова зафиксировать его.
f
f
подключить нужную мощность в соответствии со схе-
мами соединений (см. главу «технические характери-
стики / Электрические схемы и соединения»).
f
f
установить нижнюю крышку прибора.
f
f
Завинтите винты.
f
f
установить ручку регулятора температуры.
f
f
Шариковой ручкой отметьте на заводской табличке
крестиком выбранную для подключения мощность и
напряжение.
прибор закрытого (напорного) типа
f
f
Соединить предохранительный узел с прибором, ис-
пользуя для крепления труб резьбовое соединение.
прибор открытого (безнапорного) типа
f
f
привинтить арматуру к прибору.
11. Ввод в эксплуатацию
11.1 первый ввод в эксплуатацию
f
f
кран точки отбора держать открытым до запол-
нения прибора и удаления воздуха из системы
трубопроводов.
f
f
отрегулировать расход. при этом нужно учитывать
максимально допустимый расход при полностью от-
крытой арматуре (см. главу «технические характери-
стики / таблица параметров»).
f
f
прибор закрытого (напорного) типа:
при необходимости уменьшить расход на дросселе
предохранительного узла.
f
f
перевести регулятор температуры в положение мак-
симальной температуры.
f
f
подать сетевое напряжение.
f
f
проверить работу прибора. обратите при этом внима-
ние на выключение регулятора температуры.
f
f
прибор закрытого (напорного) типа: проверить дей-
ствие предохранительного узла.
11.1.1 передача прибора
f
f
объяснить пользователю принцип работы прибора и
предохранительного узла, ознакомить пользователя с
правилами использования прибора.
f
f
указать пользователю на возможные опасности, осо-
бенно на опасность ошпаривания.
f
f
передать данное руководство.
11.2 повторный ввод в эксплуатацию
См. главу «первый ввод в эксплуатацию».
