InStAllAtIe
Montage
10. montage
10.1 wateraansluiting
!
Materiële schade
Voer alle werkzaamheden voor wateraansluiting en in-
stallatie uit conform de voorschriften.
Het toestel moet in gesloten (drukvaste) werkwijze met drukkra-
nen gebruikt worden. Gebruik bij open (drukloze) werkwijze open
kranen.
10.1.1 toegelaten materialen
!
Materiële schade
Neem de instructies van de fabrikant en het hoofdstuk
"Technische gegevens/storingssituaties" in acht bij het
gebruik van kunststofbuizen.
Koudwaterleiding
Als materiaal is thermisch verzinkt staal, roestvrij staal, koper of
kunststof toegestaan.
Een veiligheidsklep is verplicht.
warmwaterleiding
Als materiaal zijn roestvrijstalen, koperen of kunststof buizen
toegestaan.
10.1.2 gesloten (drukvast) voor de voeding van meerdere
aftappunten
Het is verboden de maximaal toegelaten druk te overschrijden (zie
hoofdstuk "Technische gegevens/gegevenstabel").
f
f Monteer een type-gekeurde veiligheidsklep in de koudwa-
teraanvoerleiding. Let erop dat daarvoor, afhankelijk van de
statische druk, eventueel ook een reduceerafsluiter nodig is.
f
f Dimensioneer de afvoerleiding op een wijze dat het water bij
volledig geopende veiligheidsklep ongehinderd kan worden
afgevoerd.
f
f Monteer de afblaasleiding van de veiligheidsklep met een
constante afwaartse helling in een vorstvrije ruimte.
f
f De afblaasopening van de veiligheidsklep moet geopend blij-
ven naar de atmosfeer.
10.1.3 open (drukloos) voor de voeding van één tappunt
Info
Blokkeer de uitloop en de kraanzwenkarm niet.
Gebruik geen straalregelaars of luchtspuiters.

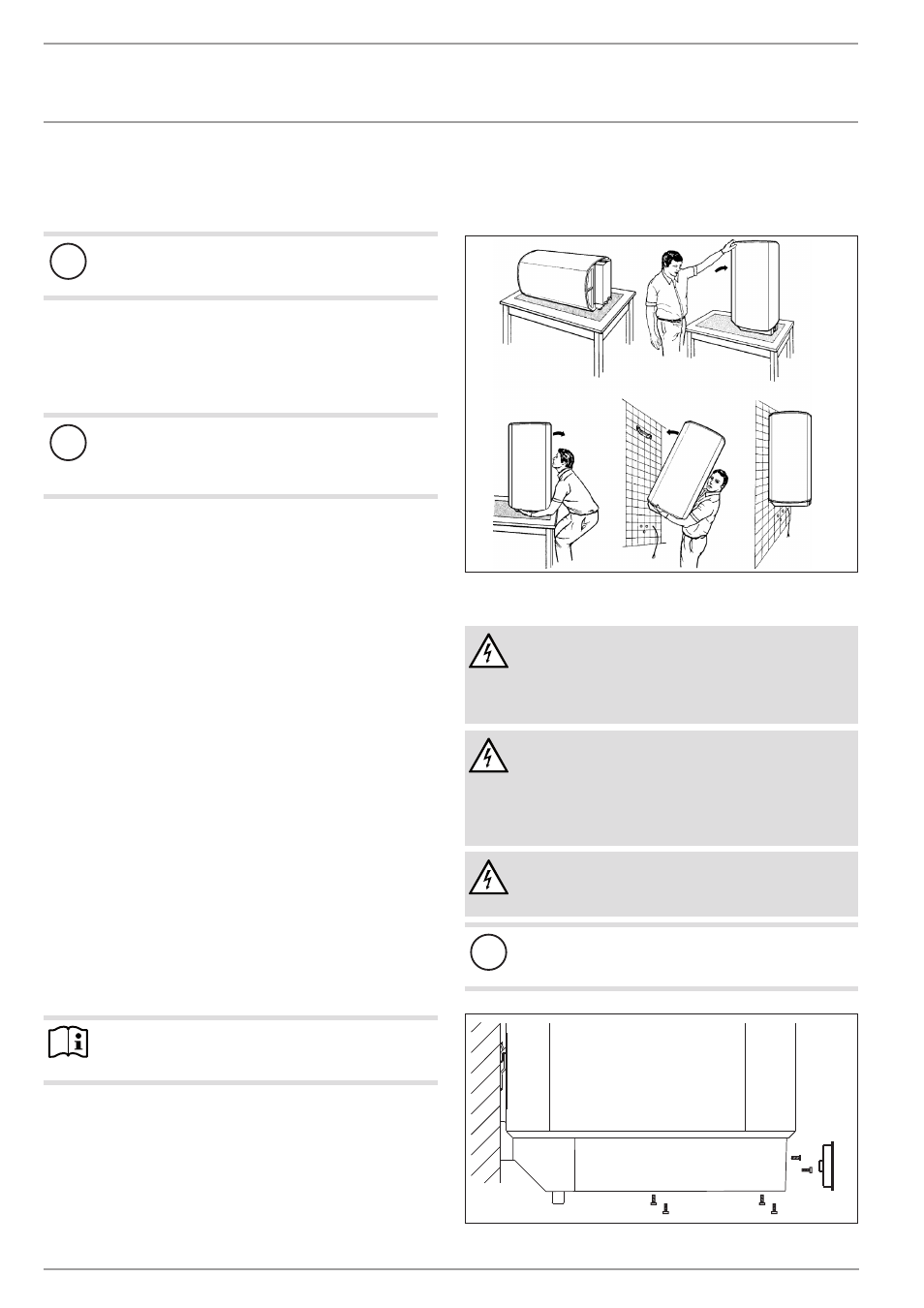

10.2 montage van het toestel
De montage van de toesteltypes HFA-Z 100-150 en HFA 100 Z moet
worden uitgevoerd met 2 personen.
26
�0
2�
01
�0
42
4
10.3 elektrische aansluiting
WAARSCHUWING elektrische schok
Voer alle werkzaamheden voor elektriciteitsaansluitin-
gen en installatie uit conform de voorschriften.
Scheid alle polen van het toestel van het elektriciteitsnet
voor aanvang van alle werkzaamheden.
WAARSCHUWING elektrische schok
De aansluiting op het stroomnet is enkel als vaste aan-
sluiting toegestaan in combinatie met de uitneembare
kabeldoorvoer. Het toestel moet op alle polen met een
afstand van minstens 3 mm van de aansluiting van het
net kunnen worden losgekoppeld.
WAARSCHUWING elektrische schok
Zorg ervoor dat het toestel is aangesloten op de aard-
leiding.
!
Materiële schade
Neem de gegevens op het typeplaatje in acht. De aange-
geven spanning moet overeenkomen met de netspanning.
26
�0
2�
07
�0
19
2
