Ползунковый переключатель (тип ТН)
ТН типов 1 и 2
С помощью ползункового переключателя
можно выбирать разные компрессорные
системы. При нажатии кнопки PRG
происходит вызов заводских настроек, они
отображаются на дисплее (см. параметр,
тип IWS).
Пожалуйста, проверьте,
правильно ли настроен ползунковый
переключатель (тип ТН).
Ползунковый переключатель (S1)
Переключатели 1 и 2 не имеют функции.
Позиция переключателя 3
Переключатель включен: сервисный
режим
Соответствующие компрессоры (заданные
установкой ползункового переключателя
(тип ТН)) включаются с секундной
задержкой.
Позиция переключателя 4
Переключатель включен: автономный
режим
Если WPM II повреждён, то тепловой
насос в экстренном случае может работать
в автономном режиме. В этом режиме
отсутствует связь с менеджером тепловых
насосов WPM II. Регулировка производится
по фиксированному заданному значению.
Тепловой насос включается при 50°C и
выключается при 55°C.
5.9 Проверка настроек в IWS
Светодиоды
Ползунковый переключатель
(тип теплового насоса)
Помимо этого, соблюдайте
инструкцию по монтажу
отопительно-теплового насоса.
Светодиоды
Красный светодиод: мигающий или
статичный:
При однократном возникновении сбоя
теплового насоса мигает светодиод.
Устройство выключается. Если в течение
2 часов работы возникает более 5 помех
теплового насоса, то красный светодиод
становится статичным. Устройство
отключается на длительное время.
В обоих случаях ошибка записывается
в перечень ошибок WPM II. После
устранения неисправностей работу можно
возобновить через 10 минут; светодиод
гаснет.
Для стирания сбоев в IWS должен быть
выбран параметр Сброс ТН. При этом
внутренний счетчик устанавливается на
ноль.
Помехи теплового насоса, индицируемые
с помощью светодиода: высокое давление,
низкое давление, суммарная ошибка и
ошибка аппаратного обеспечения IWS. (см.
перечень ошибок)
Зелёный светодиод "Центр": мигает во
время инициализации и после успешной
передачи адреса шины становится
статичным. Только в этом случае
существует связь с WPM II.

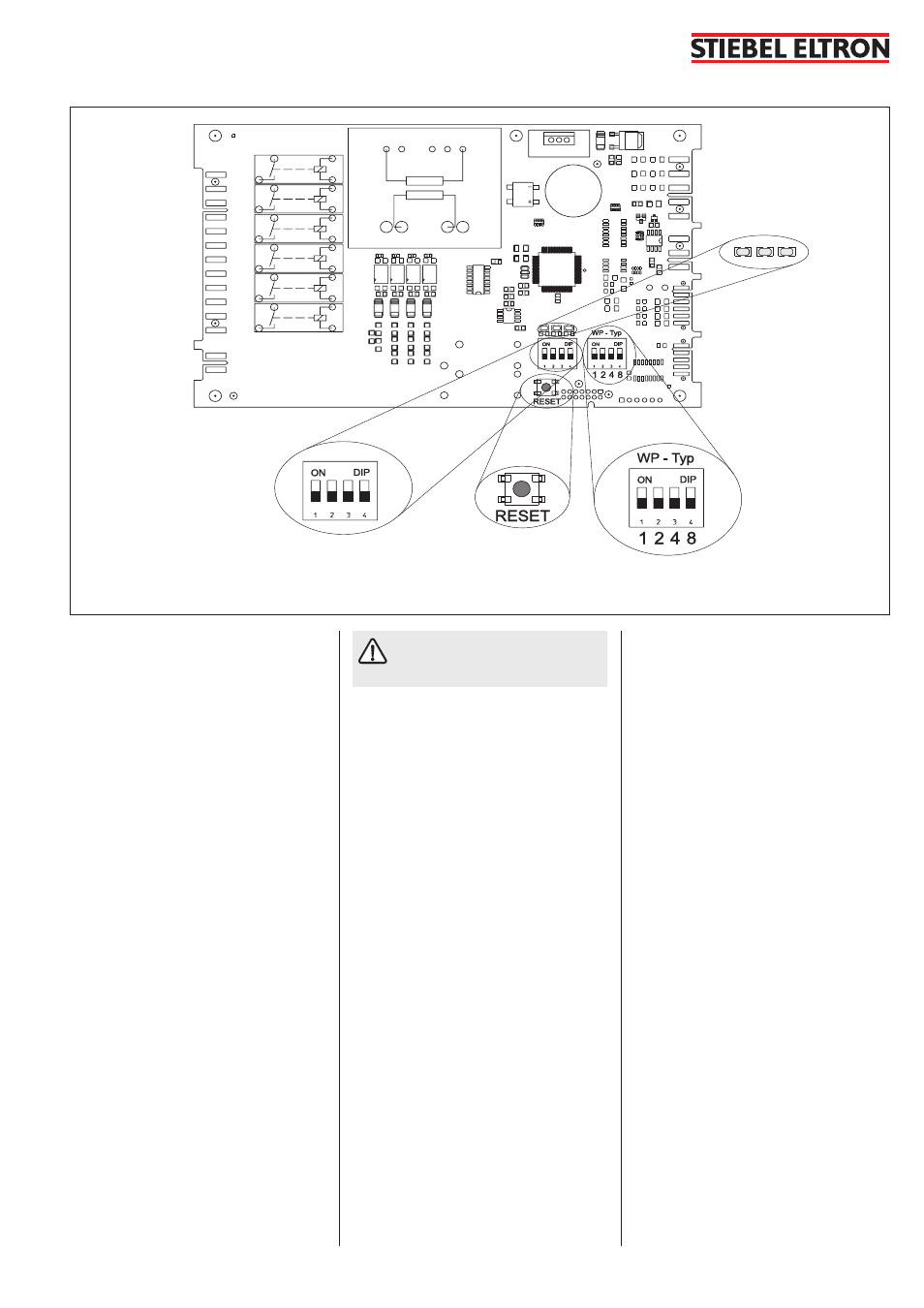

C26_03_01_0661
Ползунковый
переключатель (S1)
Кнопка сброса
Зелёный светодиод "Справа": Светится
при установленном автономном режиме
постоянно.
Ползунковый переключатель (тип ТН)
ТН типов 3 и 4
С помощью ползункового переключателя
можно выбирать разные компрессорные
системы. При нажатии кнопки PRG
происходит вызов заводских настроек, они
отображаются на дисплее (см. параметр,
тип IWS).
Ползунковый переключатель S1 (BA)
Положение переключателя 1
Переключатель в положении ON: работа с
электронным расширительным клапаном
Положение переключателя 4
Переключатель в положении ON:
дополнительная работа с охлаждением.
Переключатели 3 и 4 функции не имеют.
