14
защитного провода. Провода с сетевым и
пониженным напряжением проложены в
монтируемом на стене корпусе раздельно.
Сетевые провода заводятся в короб поверх
перегородки, а провода с пониженным
напряжением заводятся снизу слева и
справа.
4.4 Циркуляционные насосы и смеситель
При подключении обратите внимание на
максимальную допустимую нагрузку реле
(2 A/250 В AC) и максимальную допустимую
нагрузку регулятора (10 A/250 В AC).
Выход реле циркуляционного насоса может
использоваться различным образом в
зависимости от введенных параметров.
4.5 Датчики температуры
Входящие в комплект поставки блока WPM II
датчики имеют одинаковые показатели
температуры и сопротивления, приводимые
в таблице ниже:
Температура в ° C Сопротивление в Ω
– 20 1367
– 10 1495
0 1630
10 1772
20 1922
25 2000
30 2080
40 2245
50 2417
60 2597
70 2785
80 2980
90 3182
100 3392
Коэффициенты сопротивления датчика
коллектора (PT 1000) приведены в таблице
на стр. 13.
Правильная установка датчиков
температуры имеет решающее значение для
работоспособности отопительной системы.
В связи с этим необходимо соблюдать
следующие пункты.
– Необходим качественный контакт
датчиков (контактные датчики
устанавливаются только на прямые
участки трубы).
– Наносите теплопроводную мастику на
всю поверхность датчика.
– Тщательно изолируйте контактные
датчики.
– При прокладке проводов датчиков
необходимо использовать средства
снижения растягивающего усилия
Правильность соединения и подключения
элементов с блоком управления
можно проверить в пункте „Info Temp.“
(„Информация о температуре“), вызвав
соответствующие значения температуры.
4 Электрическое подключение
Электрическое подключение осуществляется
согласно прилагаемой схеме.
Напряжение питания клеммы L и
переключаемой EVU фазы L´ должно
подаваться через один переключатель FI,
поскольку они имеют общий нейтральный
провод в блоке WPM II.
Также необходимо следить за тем, чтобы L и
L´ совпадали по фазе.
Согласно действующим нормам
блок управления WPM должен иметь
возможность отключения от сети
посредством дополнительного устройства с
изоляционным расстоянием не менее 3 мм.
либо разделителя. При этом допускается
использование контакторов, линейных
защитных автоматов, предохранителей и т. д.
Перед монтажом устройство следует
полностью отключить от сети
4.1 Электрическая проводка
Короба в монтируемом на стену корпусе
предназначены для жестких и гибких
проводов с внешним диаметром от 6 до 12
мм.
Шина: J-Y (сталь) 2 x 2 x 0,8
Все провода крепятся к стене
непосредственно внутри монтируемого
на стену корпуса с использованием
необходимых средств снижения
растягивающего усилия.
Для фиксации проводов в корпусе
используются входящие в комплект поставки
красные шпонки.
Шина, провода для присоединения
к сети и проводка датчиков
прокладываются раздельно.
4.2 Предохранители
В блоке WPM II и монтируемом на стену
корпусе не предусмотрено предохранителей
подключаемых устройств.
Между тем один предохранитель
потребляющего устройства может быть
подключен через разъем L* либо насос L (см.
также схему подключения теплового насоса).
4.3 Подключение к сети
При подключении устройства к сети
необходимо обратить внимание на
соответствующее требованиям подключение
Приводимые в данной инструкции указания
предназначены для специалиста.
1 Комплект поставки
В коробке Вы найдете следующие
компоненты:
WPMW II № для заказа: 185450
Блок управления тепловым насосом
предварительно монтирован в корпусе для
установки на стену:
– Корпус для монтажа на стену
– Жгут проводов
– 4 датчика PTC (AVF 6, TF 6A и AFS 2)
– 18 шпонок для снижения растягивающего
усилия
– WPM II
WPMS II № для заказа: 185451
Блок управления тепловым насосом как
отдельное устройство для монтажа в
распределительном шкафу:
– 4 датчика PTC (AVF 6, TF 6A и AFS 2)
– WPM II
– Штепсельная вилка
2 Монтаж на стену (WPMW II)
Модификация WPMW II предназначена
исключительно для монтажа на стену.
Следите за тем, чтобы в смонтированном
состоянии обратная сторона корпуса
оставалась закрытой. Защищайте
устройство от влаги, грязи и повреждений.
Температурный диапазон 0-50°C.

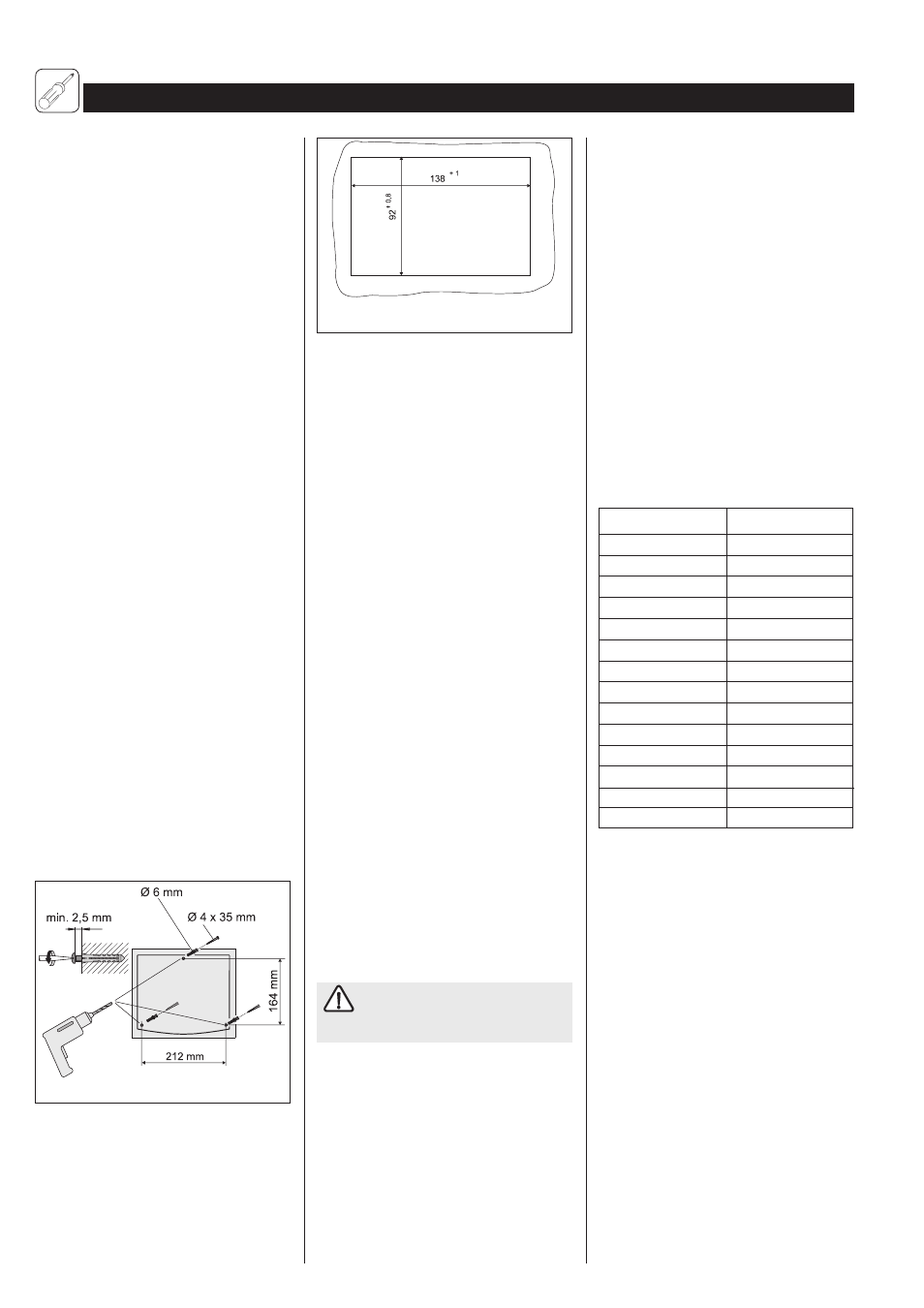

Монтажный шаблон облегчает разметку
отверстий.
Для крепления корпуса в верхнем положении
в подходящий дюбель нужно вкрутить винт с
полукруглой головкой Ø 4 x 35 мм так, чтобы
на него можно было навесить корпус. После
этого нижняя часть корпуса фиксируется еще
двумя винтами размером Ø 4 x 35 мм.
Вырез под распределительный щит
должен соответствовать нормам DIN 43700
3 Монтаж в распределительном
шкафу (WPMS II)
При монтаже в распределительном
шкафу необходимо придерживаться
соответствующих предписаний. Особое
внимание необходимо уделить должному
разделению компонентов сетевого и низкого
напряжения.
26_03_01_0244
26_03_01_0245
Указание по монтажу
для специалиста
