Инструкция по эксплуатации STIEBEL ELTRON WPMS II 01.12.2008 - 22.03.2009
Страница 15
15

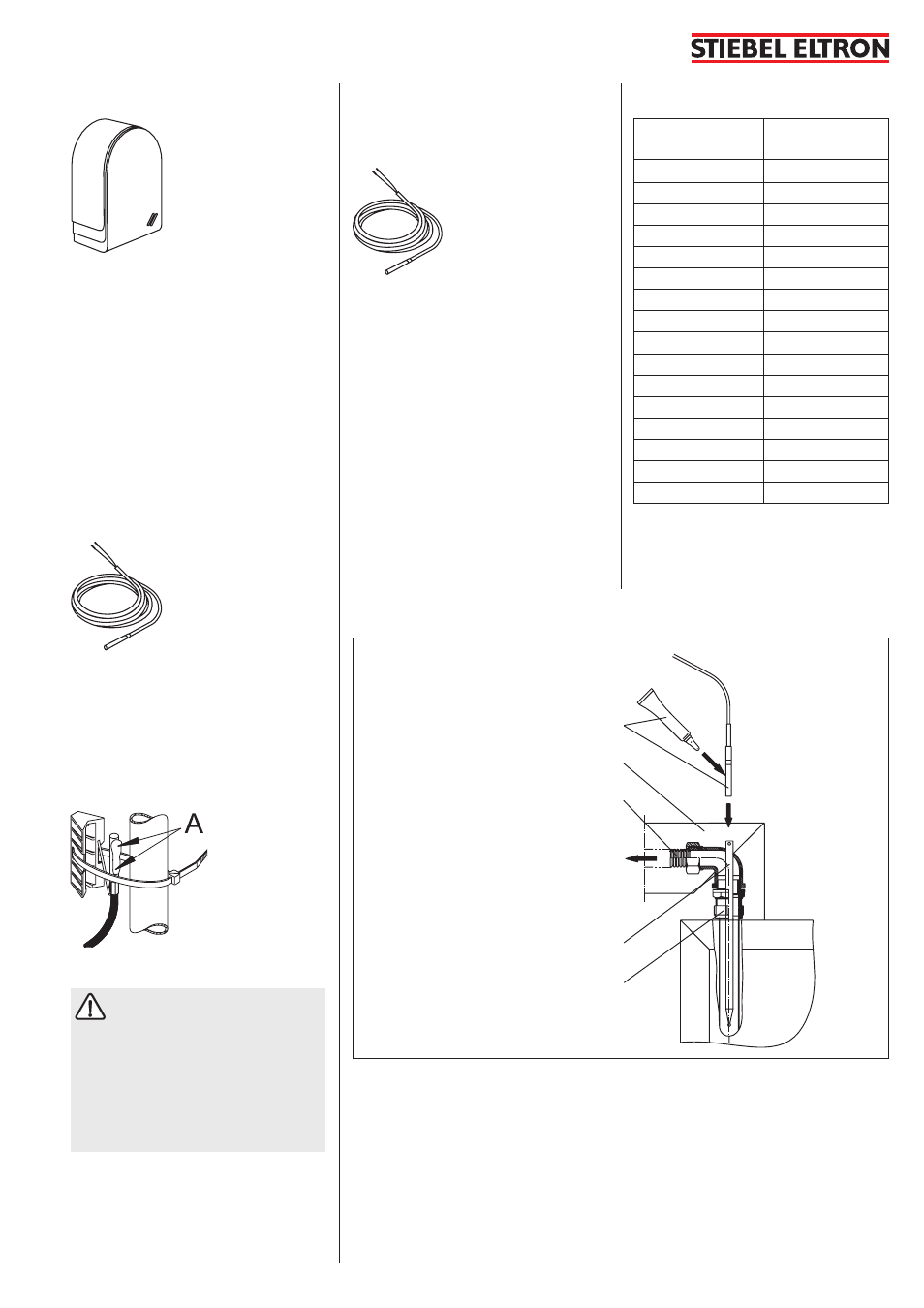

Дополнительные датчики заказываются
отдельно.
Погружной датчик PT1000
№ для заказа:165818
Датчик коллектора
Диаметр: 6 мм
Длина:
1,5 м
Погружной датчик с
длинным силиконовым
соединительным патрубком
и является датчиком
коллектора (PT1000).
Правильное подключение датчика
коллектора (силиконовый соединительный
патрубок) имеет огромное значение для
правильной работы гелиоустановки.
В коллекторах Stiebel Eltron датчик
устанавливается в последнем коллекторе
(по направлению потока). Для этого на
коллектор необходимо установить и
должным образом монтировать погружную
трубку. Датчик коллектора необходимо
покрыть теплопроводной мастикой и до
упора вставить в погружную трубку.
Погружная трубка коллектора и вывод
на крышу должны быть герметичными,
устойчивыми к воздействию
ультрафиолетового излучения и иметь
соответствующую теплоизоляцию.
Внешний датчик AFS 2
№ для заказа: 165339
Внешний датчик
устанавливается на
северной или северо-
восточной стене
за отапливаемым
помещением.
Минимальное расстояние:
2.5 м от пола
1 м от окон и дверей
Датчик наружной температуры должен
располагаться в открытом, защищенном
от воздействия атмосферных условий и
прямых солнечных лучей месте, также не
допускается его установка над окнами,
дверьми и воздуховодами.
Монтаж:
Снять крышку
Закрепите датчик при помощи любого винта
Выведите проводящую линию и подключите
к ней датчик
Установите крышку так, чтобы был слышен
характерный щелчок
Погружной датчик TF 6A
№ для заказа: 165342
Погружной датчик
устанавливается в
соответствующую
погружную трубку
резервуара. Если
установка не имеет
буферного резервуара,
погружной датчик
устанавливается в
обратную магистраль
теплового
насоса Диаметр
6 мм
Длина:
1 м
Контактный датчик AVF 6
№ для заказа:165341
Монтажные
рекомендации:
Хорошо очистить
трубу.
Нанести
теплопроводную
мастику A.
Закрепить датчик
стяжным хомутом.
При использовании WPWE в
комплекте с TTW необходимо
подключить датчик источника. В противном
случае насос источника не запустится.
Установить контактный датчик на выпуске
источника теплового насоса.
Контактный датчик должен быть защищен
от образования конденсата и иметь
противодиффузное исполнение.
Температура в ° C
Сопротивление
в Омах
– 30
843
– 20
922
– 10
961
0
1000
10
1039
20
1078
30
1117
40
1155
50
1194
60
1232
70
1271
80
1309
90
1347
100
1385
110
1423
120
1461
Величина сопротивления PT1000 Датчик
коллектора
Установка датчика коллектора SOL 25 plus
C26_03_01_0192
Погружная трубка
коллектора
Датчик температуры
с теплопроводной
мастикой
Жидкость-теплоноситель
(направление потока)
По направлению
потока
последнего
коллектора
Вывод на крышу
(гофрированный рукав)
Теплоизоляция
Зажимное кольцо
