5 Ввод в эксплуатацию
После монтажа всех компонентов системы
отопления, необходимых для работы,
и присоединения всех электрических
проводов можно ввести устройство в
эксплуатацию.
Поскольку устройство теплового насоса
может состоять из множества разных
компонентов, необходимы знания о
функционировании устройства.
5.1 Инициализация шины
При присоединении провода шины
создаётся не только электрическое
соединение для связи прибора. При вводе
в эксплуатацию с помощью наложения
магистрали шины выделяется также
адрес, специфический для устройства.
Магистраль шины подключать
только при вводе в эксплуатацию.
При подключении шины следует
придерживаться следующей
последовательности:
– Подключить питающее напряжение
отдельных тепловых насосов
– Подключить питающее напряжение
WPM II
– Подключить питающее напряжение MSM
(если имеется)
– Для предотвращения неконтролируемой
работы теплового насоса во время
инициализации установить устройство в
режим ожидания
– Вызов параметра 50 Анализ под
параметром устройства Ввод в
эксплуатацию. Каждая появляющаяся
цифра (1 до 7) символизирует
подключенный тепловой насос.
На дисплее не должны отображаться
другие цифры.
– Если MSM имеется, он должен
быть соединен с WPM II с помощью
магистрали шины в качестве первого
устройства.
Макс. через 2 мин. после
произведенного соединения на дисплее
WPM II должно появиться число 7.
Связь между двумя устройствами
установлена.
– По очереди подключить магистраль
шины к отдельным тепловым насосам.
Подключенным к напряжению тепловым
насосам при присоединении магистрали
шины выделяется адрес. Таким образом,
тепловой насос может управляться
WPM II.
– Контроль связи шины под параметром
50 Анализ.
После каждого подключения шины через
макс. 2 минуты должно появиться
следующее по счету число на дисплее.
В завершение число на дисплее должно
быть идентично с числом тепловых
насосов.
После завершения инициализации можно
с помощью параметра Диагностика
проверить, нашёл ли WPM II все
5.4 Возможности сброса IWS
5.4.1 Повторная инициализация IWS
Для повторной инициализации следует
действовать следующим образом:
– Выключить питающее напряжение WPM II
– Выключить питающее напряжение MSM
(если имеется)
– Выключить питающее напряжение
тепловых насосов
– Открыть тепловые насосы
– Отсоединить все соединения шин
– Включить питающее напряжение
тепловых насосов

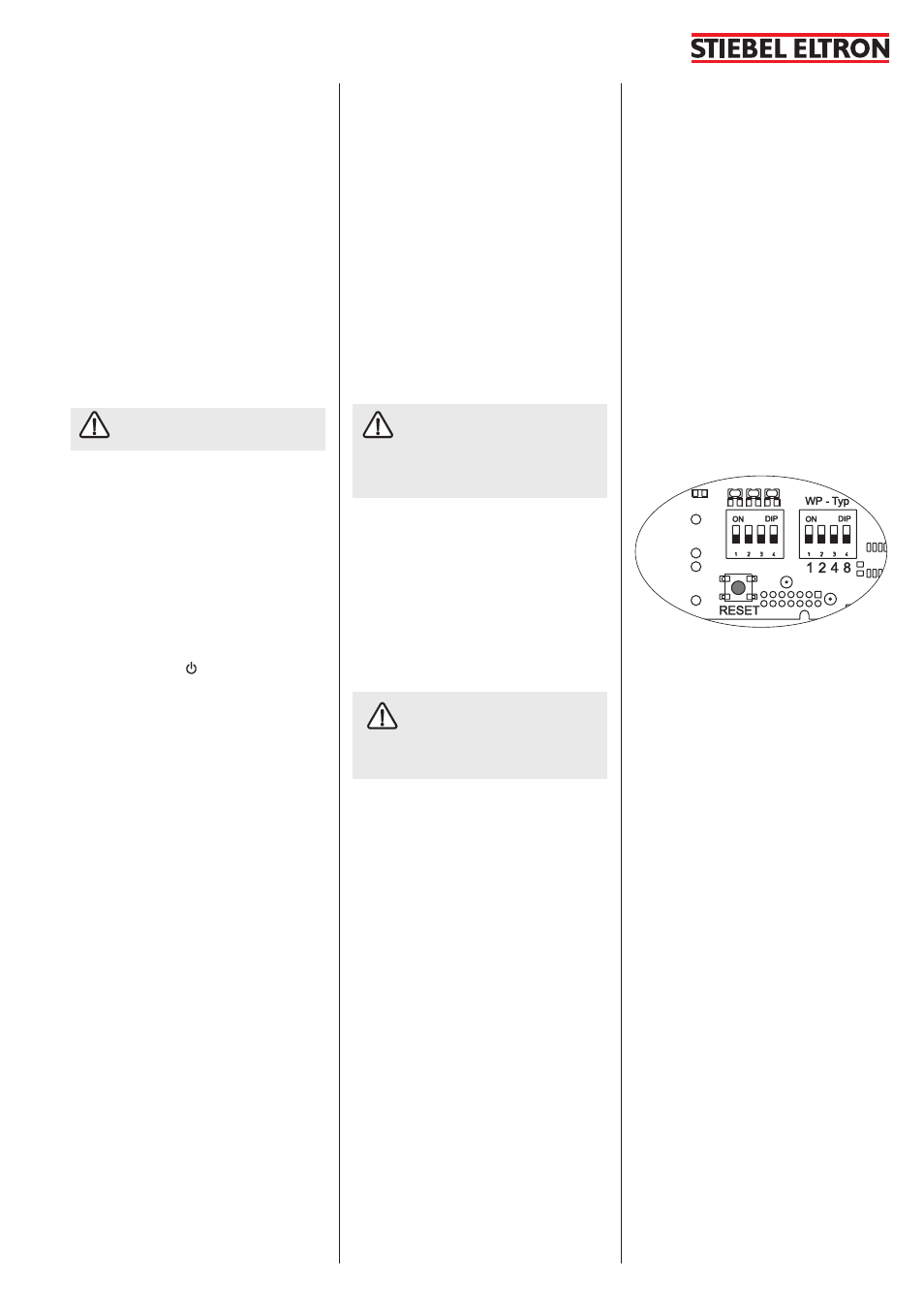

– Нажать переключатель Сброс.
Удерживать до тех пор, пока 3 диода не
загорятся статично. Снова отпустить
переключатель Сброс. Только теперь
IWS сбрасывается и приводится
в состояние готовности к новой
инициализации
– Вновь присоединить питающее
напряжение
– Инициализация шины после
выключения. 5.1
– Настройка специфических параметров
согласно MSM, WPM II
Этот сброс осуществлять только в
том случае, если при первом вводе в
эксплуатацию, т.е. при инициализации
устройства, были допущены ошибки.
5.4.2
Активация параметра Сброс
ТН как средство сброса IWS. Тепловой
насос вновь готов к работе. Этот сброс
осуществлять только в том случае, если в
течение двух часов работы 5 раз возникла
ошибка аппаратного обеспечения или
ошибка, специфичная для тепловых
насосов.
подключенные тепловые насосы.
Высветится сообщение, к примеру,
"тепловой насос 1 найден".
Модули тепловых насосов
В распределительной коробке каждого
теплового насоса есть место для
подключения двух 3-жильных магистралей
шины, т. е. магистраль шин между
тепловыми насосами включается
параллельно.
Необходимая последовательность
устанавливаемых тепловых насосов:
Тепловые насосы, которые
предназначены для подогрева воды,
должны инициализироваться в первую
очередь. Оставшиеся тепловые насосы
присоединяются в произвольном порядке.
Прежде чем подавать напряжение
на WPM II, нужно подключить все
необходимые датчики.
Датчики, подключенные с опозданием,
не опознаются WPM II.
Пример: Если датчик резервуара горячей
воды не был подключен при первом
вводе в эксплуатацию, параметры
устройства ТЕМП. Гор. В. и Программа ГВ
пропускаются. При этом значения нельзя
запрограммировать.
В случае неправильной инициализации
все IWS должны быть восстановлены, т.
е. заново инициализированы (см. раздел
05.04.01).
Если магистраль шины между
WPM II и тепловым насосом
разъединена, вся теплонасосная
установка выключается.
5.2 Конфигурация установки с помощью
настроек в перечне мер по вводу в
эксплуатацию.
Перечень мер по вводу в эксплуатацию
(см. стр. 31) содержит все настройки для
функционирования WPM II.
При сбое установки следует в первую
очередь проверить настройки перечня мер
по вводу в эксплуатацию.
5.3 Возможности сброса WPM II
5.3.1
Сброс путём вращения ручки
регулятора с Авто на Сброс и обратно.
Специфические для устройства данные
программирования сохраняются. Перечень
ошибок не удаляется.
5.3.2
Сброс путём вращения
поворотного переключателя с Авто
на Сброс и обратно при одновременном
нажатии кнопки PRG. На дисплее должно
появиться сообщение EEPR. (аппаратный
сброс EEPROM). WPM II вновь
устанавливается в состояние поставки
заводом-изготовителем. Перечень ошибок
стирается.
