2
1.1 Описание устройства
Блок управления тепловым насосом второго
поколения или WPM II предназначен для
управления и регулирования всех тепловых
насосов Stiebel Eltron.
Управление подключенными насосами
и двусторонний обмен данными
осуществляется через цифровую шину.
Блок управления WPM II способен работать
с тепловыми насосами следующих типов:
 WPL 10 A / I / IK
 WPL 13, 18, 23, 33
 WPL 13, 18, 23 cool
 WPL 13, 18, 23 E
 WPW-M 13, 18, 22
 WPF-M 10, 13, 16
 WPF 20-66
Каскадное регулирование
Процесс теплообразования может иметь до 6
каскадов усиления мощности.
Допустимая максимальная конфигурация
каскадного регулирования зависит от типа
используемого теплового насоса.
 6 однокомпрессорных тепловых насосов
 3 двухкомпрессорных тепловых насосов с
одинаковыми компрессорами
 При подключении трех и более тепловых
насосов для управления буферными
нагнетателями потребуется блок MSM
Руководство по эксплуатации
для пользователя и специалиста

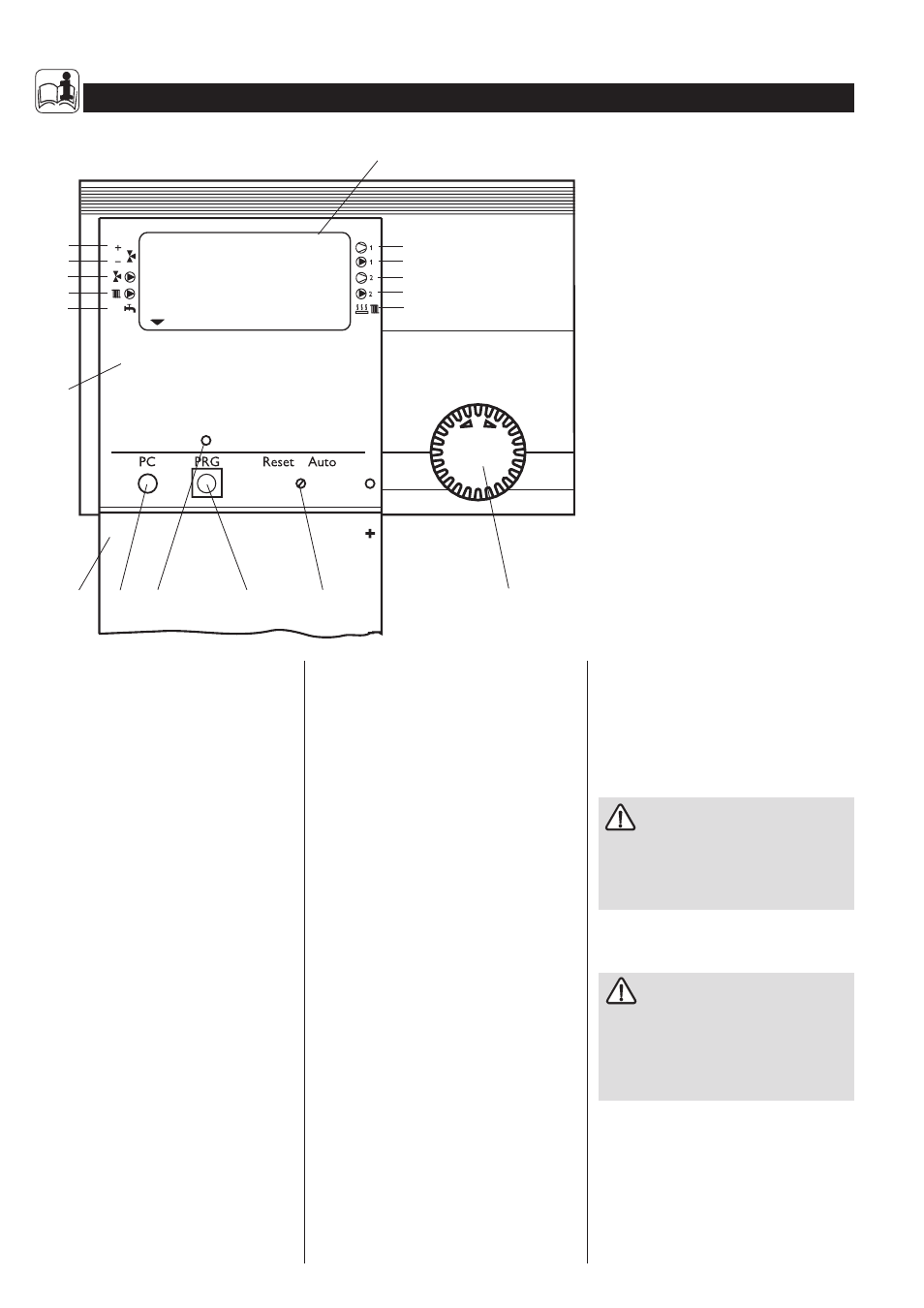

B C G D E F
A
A Дисплей
B Ручка настройки
C Поворотный переключатель „Сброс /
Авто“ (Reset / Auto)
D Кнопка программирования
E Контрольная лампа режима
программирования
F Оптический интерфейс RS 232
G Панель управления (открыта)
Индикация состояния установки
1 Смеситель открывается
2 Смеситель закрывается
3 Циркуляционный насос
Нагревательный контур 2 „Контур
смесителя“
4 Циркуляционный насос
Нагревательный контур 1 „Контур
радиатора“
5 Подготовка воды
6 Компрессор 1
7 Нагнетательный насос 1 буферного
резервуара
8 Компрессор 2
9 Нагнетательный насос 2 буферного
резервуара
10 2. Источник тепла (отопление)
11 Меню устройства
6
7
8
9
10
1
2
3
4
5
11
C26_03_01_0197
1 Внешний вид устройства
Обзор функций
 Интерфейс RS 232 для настройки и
контроля с помощью ПК
 Быстрая установка благодаря
3-проводной шине данных и расширение
системы благодаря модулю смесителя
MSM
 Управление вторым источником тепла,
используемым для подогрева воды и
отопления
 9 температурных входов в качестве
индикаторов заданной / фактической
температуры
 Включение по мере потребности 7
различных рециркуляционных насосов
 Ввод предельных значений для защиты
установки и теплового насоса от
замерзания
 Запас хода часов - не менее 10 ч
 Автоматическое выключение насоса
 Возможность сброса
 Сохраняемый список сбоев с точным
указанием кода сбоя, даты и времени на
дисплее
 Быстрая и точная диагностика сбоев
путем анализа установки, включая опрос
значений температуры теплового насоса
и периферии без дополнительного
устройства
 Предварительные установки программ
часов для всех нагревательных контуров
и контуров горячей воды
 Интегрированный солнечный регулятор
или тепломер
1.2 Руководство по
эксплуатации и монтажу
Наряду с указаниями по эксплуатации
и монтажу установки, следует также
выполнять указания по эксплуатации и
монтажу компонентов установки!
Храните данное руководство по
эксплуатации и монтажу, при смене
эксплуатирующего лица передавайте его
новому владельцу, при выполнении работ
по техобслуживанию и ремонту давайте
его специалисту для ознакомления.
1.3 Обслуживание и уход
Все работы по техническому
обслуживанию, такие как
проверка безопасности электрической
части, должны выполняться только
специалистом. Во время фазы монтажа
устройство следует предохранять от
пыли и грязи.
Для ухода за пластмассовыми деталями
достаточно протирать их влажной тряпкой.
Не используйте абразивные чистящие
средства или средства, растворяющие
поверхность!
Room Temp 1
Roomtemp 1 Roomtemp 2
Temp DHW
.
Day / Hour
Holiday / Partyprog.
Info temp
Heating curve Heating prog.
Prog. DHW
First Start-up
