30
41
CNTRL RESP TM
( ДИНАМИКА РЕГУЛЯТОРА)
Диапазон регулирования от 0 до 30
Заданная динамика регулятора является
мерой интервала срабатывания между
отдельными уровнями компрессора.
Заданная динамика регулятора является
мерой для интервала срабатывания между
отдельными компрессорами и внутренним
вторым источником тепла. В обычном случае
предварительно установленная динамика
должна быть достаточной для быстрой
работы без вибраций.
При использовании быстрореагирующих
систем отопления должно быть установлено
меньшее значение, а при использовании
сильно инерционных систем - большее.
42
COMP IDLE TIME
(
ПЕРИОД ПРОСТОЯ)
После отключения теплового насоса
устанавливается период простоя для
защиты компрессора. Предварительно
установленный период простоя 20 мин. не
может быть сокращен при обычном режиме.
Если из-за ремонтных или наладочных
работ требуется сокращение, то после этих
работ обязательно необходимо осуществить
возврат на 20 мин.
43
COMP DLAY CNTR
( ОСТАТОЧНЫЙ ПРОСТОЙ)
Оставшееся время простоя
Нажатием кнопки PRG вы можете получить
информацию о времени простоя отдельных
компрессоров.
44
QUICK START
( ЭКСТРЕННЫЙ ЗАПУСК)
Функции теплового насоса могут быть
проверены при запуске, при этом вызывается
экстренный запуск всех тепловых насосов.
При запуске параметра внизу на дисплее
показывается ВЫКЛ. Нажатием кнопки
PRG вызывается экстренный запуск. После
запуска включаются соответствующие
насосы. Видно, как на дисплее значение
60 снижается до 0, затем на дисплее
появляется индикатор ВКЛ.
После этого включается 1-й компрессор и
соответствующий буферный нагнетатель
С интервалом 10 секунд друг за другом
включаются все компрессоры. Отмена
функции нажатием кнопки PRG или
посредством закрытия панели управления.
На дисплее снова появляется ВЫКЛ.
45
RELAY TEST
(ПРОВЕРКА РЕЛЕ)
Нажатием кнопки PRG и завершающим
поворотом вращающейся ручки могут
управляться отдельно все выходы реле
WPM II. На индикаторе отдельные выходы
отображаются как открытый текст.
46
LCD TEST
(ТЕСТ LCD)
Однократное нажатие кнопки PRG приводит
к запуску теста LCD. На дисплее по порядку
отображаются все элементы индикации.
47

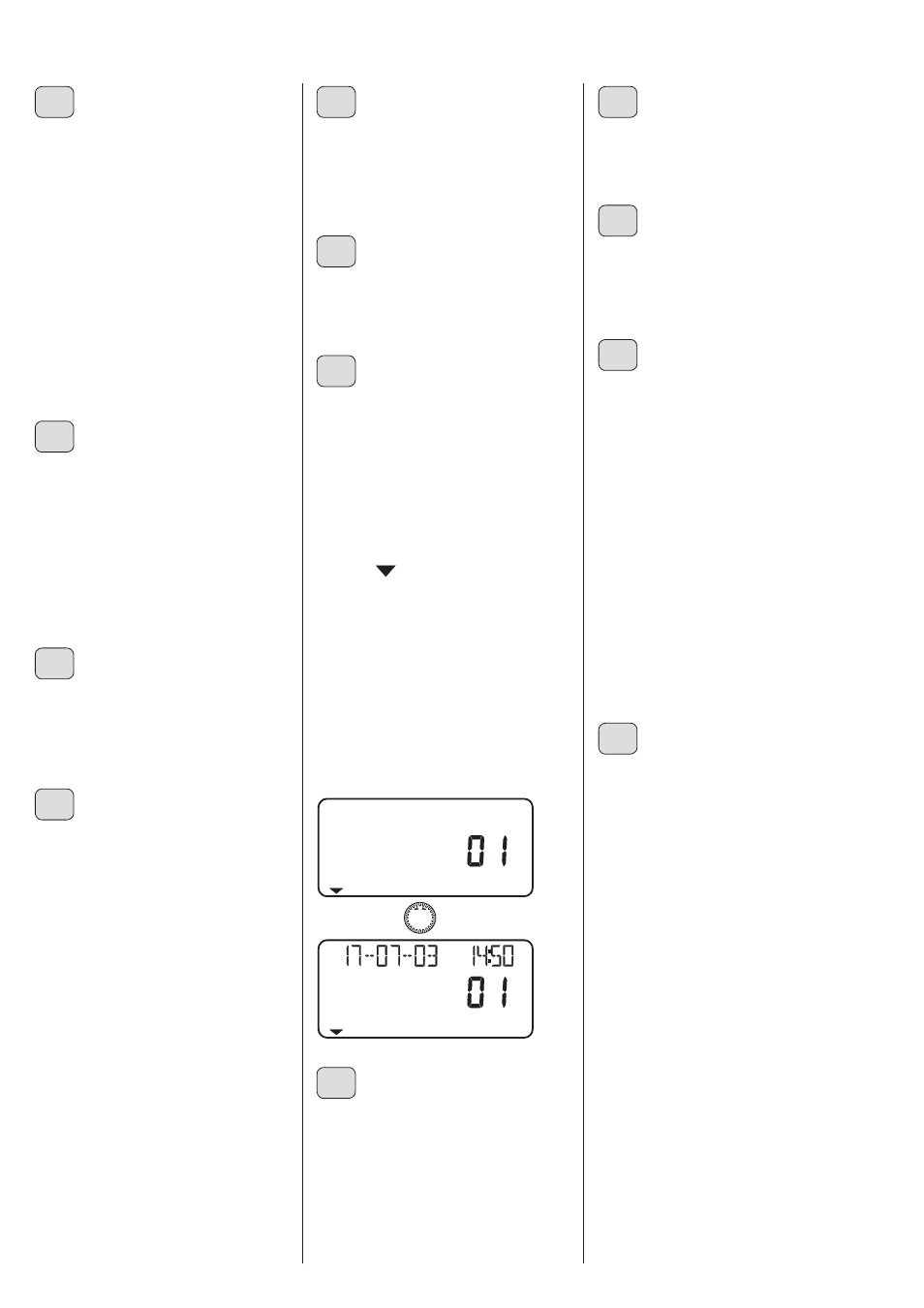

ERROR LIST
( ПЕРЕЧЕНЬ ОШИБОК)
Нажатием кнопки PRG
1. отображается код ошибки. Вверху
индикации открытым текстом отображается
ошибка, а внизу указывается номер ошибки.
При поворачивании вращающейся ручки и
далее отображается 1-я ошибка. В качестве
дополнительной информации вверху на
индикаторе отображаются день, месяц, год
и соответствующее время возникновения
ошибки. Внизу индикатора с помощью
указателя отображается номер теплового
насоса, первый указатель означает первый
тепловой насос, второй указатель второй
тепловой насос и так далее.
В целом может отображаться 20 ошибок,
перечень ошибок удаляется только при
помощи аппаратного сброса.
Пример:
17.07.03 в 14:50 зарегистрирована
последняя ошибка, допущенная в тепловом
насосе 1 датчиком высокого или низкого
давления.
HP/LP FaULT
48
СПИСОК ЗНАЧЕНИЙ
КАЛИБРОВКИ
Отображение актуального состояния
программного обеспечения.
49
WPM SOFTWARE
(ПРОГРАММНОЕ
ОБЕСПЕЧЕНИЕ WPM)
Индикатор актуального состояния
программного обеспечения.
50
IWS SOFTWARE
( ПРОГРАММНОЕ
ОБЕСПЕЧЕНИЕ IWS )
Нажатием кнопки PRG отображаются
состояния программного обеспечения
отдельных тепловых насосов.
51
IWS SELECTION
(ТИП IWS)
Заводские настройки тепловых насосов
вызываются нажатием кнопки PRG и
отображаются на дисплее
ТН типа 1 и 3
Положение ползункового переключателя
(тип ТН) IWS:
1 Один компрессор с внутренним 2 ИТ
(патрон DHC)
2 Два компрессора одинаковых размеров с
внутренним 2 ИТ (патрон DHC)
ТН типа 2 и 4
Положение ползункового переключателя
(тип ТН) IWS:
9 Один компрессор с внешним 2 ИТ (BGC
или масляный бак)
A Два компрессора одинакового размера с
внешним 2 ИТ (BGC или котел)
52
ANALYSI
( АНАЛИЗ)
Функция для просмотра состояния
устройства во время инициализации или
во время функционирования. Вверху
индикатора с помощью цифр от 1 до
6 отображается число подключенных
тепловых насосов.
Если отображается 7, то подключен MSM.
Внизу на индикаторе отображаются
свободные ступени. Это ещё не означает,
что они также функционируют, сперва
время простоя отдельных тепловых насосов
должно быть установлено на 0.
2-разрядный индикатор показывает
внутренний расчет регулятора. После
каждого стартового отсчёта включается
новый уровень. Этот расчет зависит
от динамики регулятора и отклонения
регулируемой величины, см. также
параметр 40.
