10 панель присоединения wpms ii – Инструкция по эксплуатации STIEBEL ELTRON WPMS II 01.12.2008 - 22.03.2009
Страница 18
18
Диапазон напряжения сети
X20
1
Насос контура смесителя
2
Насос источника
3
L´ Разрешающий сигнал EVU (должен быть
подключен)
4
Насос, использующий солнечную энергию
5
N
X21
1
Смеситель ОТКР
2
Смеситель ЗАКР
X22
1
N
2
L
3
L* (потенциальный вход для выходов реле)
4
Циркуляционный насос
5
Нагнетательный насос 1 буферного резервуара
6
Нагнетательный насос 2 буферного резервуара
7
Нагнетательный насос горячей воды
8
Насос 1 нагревательного контура
9
2-й источник тепла беспотенциальный
10 2-й источник тепла контакт

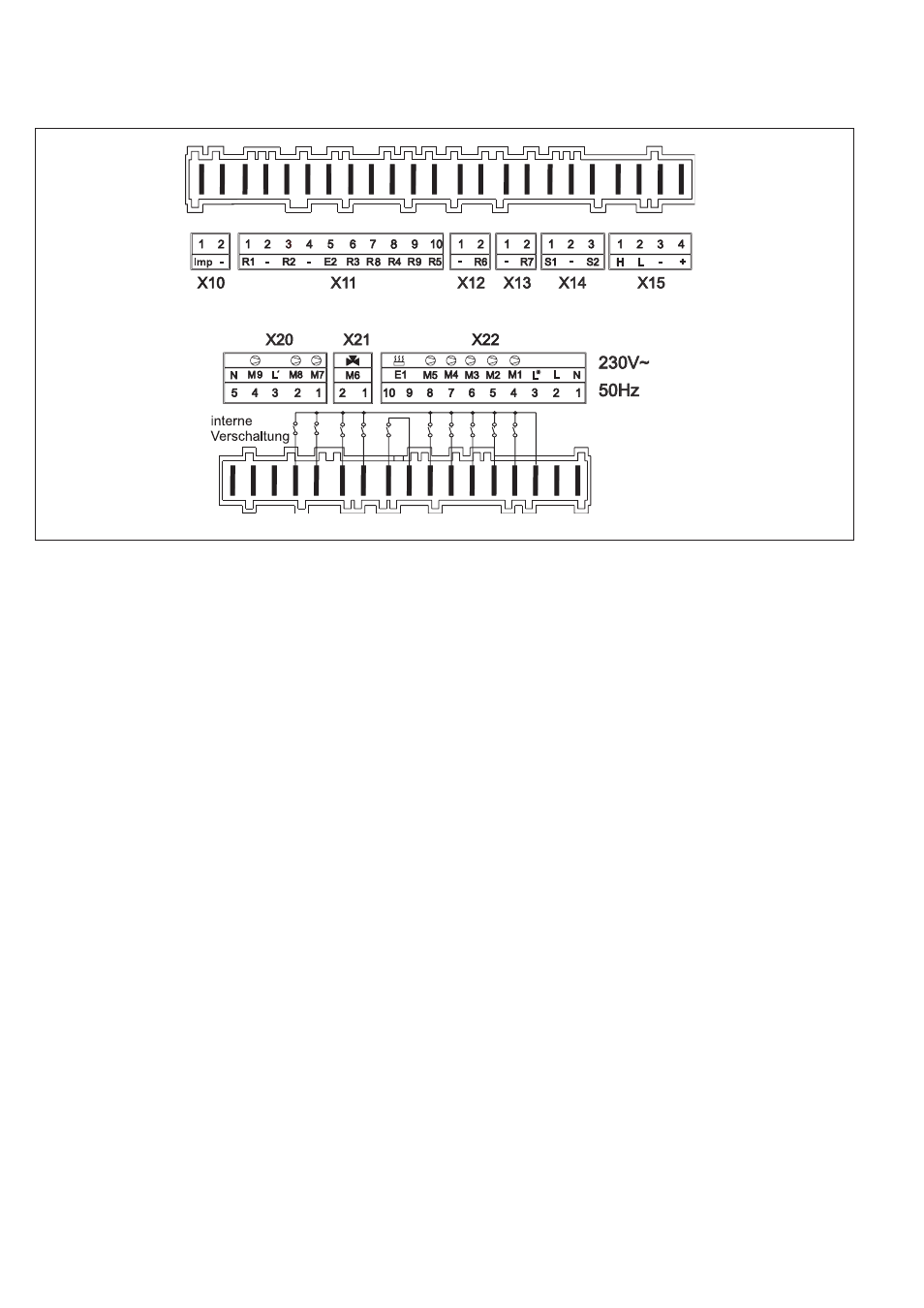

4.10 Панель присоединения WPMS II
Подключение к WPMS II осуществляется в соответствии с изображенной панелью присоединения. Для этого входящие
в комплект поставки штекеры подключаются к WPMS II, как показано ниже:
Диапазон пониженного напряжения
X10
1
Импульсный вход для измерения количества тепла
2
Заземление
X11
1
Датчик прямого потока теплового насоса
2
Заземление
3
Датчик обратного потока теплового насоса
4
Заземление
5
Аналоговый выход 0 -10 В
6
Датчик резервуара горячей воды
7
При определении количества тепла датчик обратного
потока
При подключении гелиоустановки датчик горячей воды
снизу
8
Датчик 2-го источника тепла
9
При определении количества тепла датчик прямого потока
При подключении гелиоустановки датчик коллектора
10 Внешний датчик
X12
1
Заземление
2
Датчик источника
X13
1
Заземление
2
Датчик подающей линии смесителя
X14
1
Дистанционное управление
2
Заземление
3
Дистанционное управление
X15
1
Шина High (высокое напряжение)
2
Шина Low (низкое напряжение)
3
Земля „–“
4
„+“ (подключается только с
DFÜ-контроллером (DCO))
26_03_01_0246
}
