/ Ремонт в условиях эксплуатации /

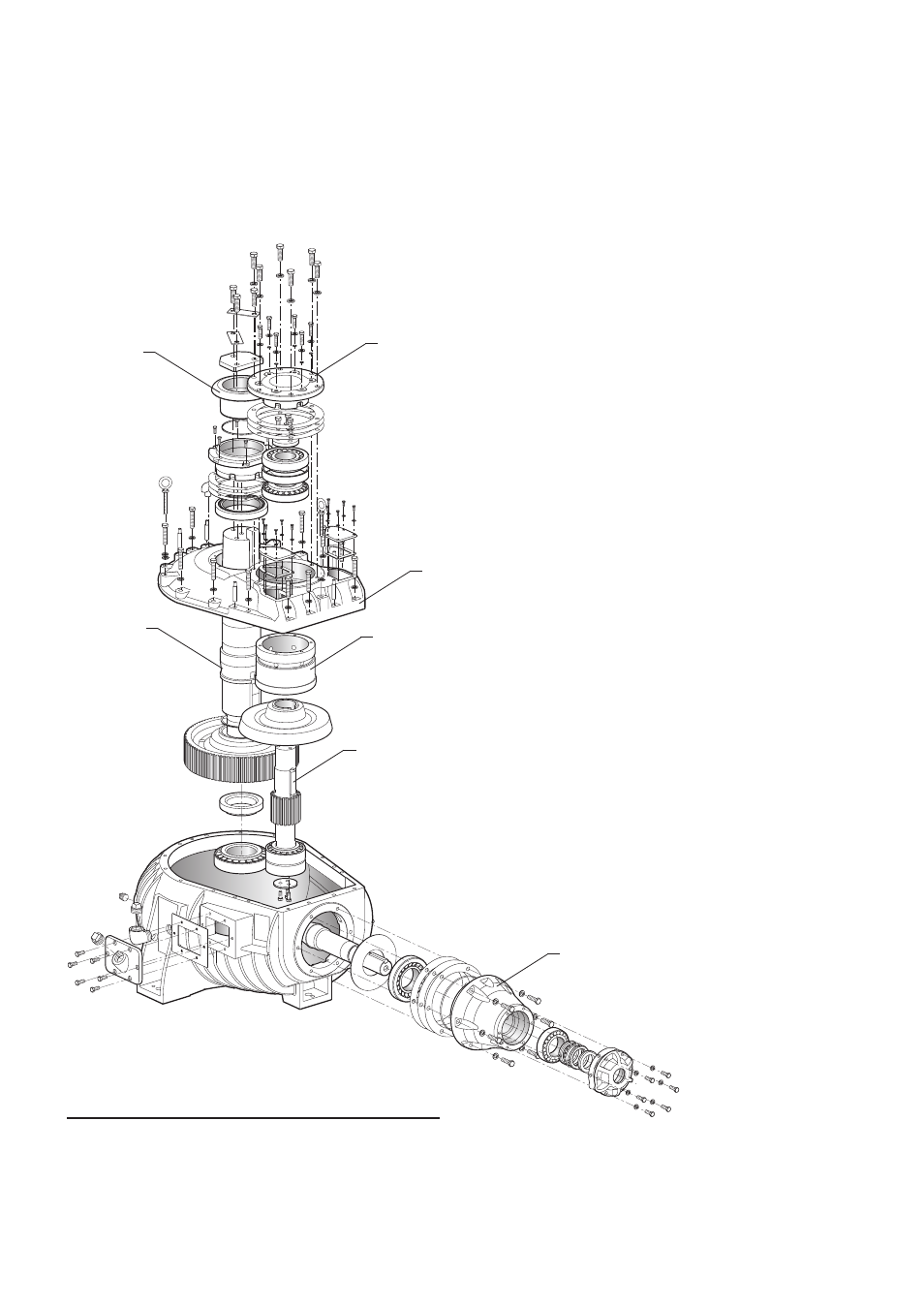

Рисунок 4 Разборка основных подузлов
Общая информация
Ремонт Geareducers можно выполнить в условиях эксплуатации,
однако для выполнения большинства ремонтных работы
требуется полностью оснащенная машинная мастерская. При
необходимости выполнения ремонта в условиях эксплуатации
или замены компонентов для разборки или сборки устройства
рекомендуется выполнять следующие действия. При
необходимости повторного использования какого-либо
уплотнительного кольца, масляного уплотнения или другого
уплотнения, при разборке соблюдайте осторожность, чтобы не
повредить их. Компоненты, содержащие уплотнительные кольца
или уплотнения, не следует резко дергать или перегибать через
кромку или край. Эти компоненты отмечены звездочкой (*) в
описании ниже. Уплотнительные кольца, масляные уплотнения
или другие уплотнения следует внимательно смотреть на наличие
признаков повреждения перед повторной установкой. Компания
SPX рекомендует устанавливать новые уплотнительные кольца
и масляные уплотнения при серьезных восстановлениях.
Разборка основных подузлов
Номера деталей и сноски — см. Рис. 3 и 4.
1. Осуществите дренаж масла.
2. Снимите крышку промежуточного подшипника.
3. Снимите водоотражатель с вала вентилятора.*
4. Снимите крышку корпуса Geareducer.
5. Одновременно извлеките подузлы промежуточного вала и
вала вентилятора из корпуса Geareducer.
6. Извлеките подузел ограждения шестерни.*
