15
*НАПРАВЛЕНИЕ ВРАЩЕНИЯ
*
*
*
ВОГНУТАЯ СТОРОНА
ВЫПУКЛАЯ СТОРОНА
КОНТАКТ В НЕПРАВИЛЬНОМ ПОЛОЖЕНИИ
КОНТАКТ В НЕПРАВИЛЬНОМ ПОЛОЖЕНИИ
ПРАВИЛЬНАЯ КОНФИГУРАЦИЯ
КОНТАКТОВ ЗУБЬЕВ ШЕСТЕРНИ
И ЗУБЧАТОГО ВЕНЦА
ПРАВИЛЬНАЯ КОНФИГУРАЦИЯ
КОНТАКТОВ ЗУБЬЕВ
ЗУБЧАТОГО ВЕНЦА
ИСХОДНАЯ
КОНФИГУРАЦИЯ
ПОСЛЕ ПУСКА В
ЭКСПЛУАТАЦИЮ
ЗУБЧАТЫЙ ВЕНЕЦ
ВЫПУКЛАЯ
СТОРОНА, ВХОД
ВОГНУТАЯ
СТОРОНА, ВЫХОД
ПРИЧИНА: ШЕСТЕРНЯ
РАСПОЛОЖЕНА
СЛИШКОМ БЛИЗКО
К ЦЕНТРУ ВЕНЦА.
СПОСОБ УСТРАНЕНИЯ: ПЕРЕМЕСТИТЕ
ШЕСТЕРНЮ
ПРИЧИНА: ШЕСТЕРНЯ
РАСПОЛОЖЕНА
СЛИШКОМ ДАЛЕКО
ОТ ЦЕНТРА ВЕНЦА.
СПОСОБ УСТРАНЕНИЯ: ПЕРЕМЕСТИТЕ
ШЕСТЕРНЮ

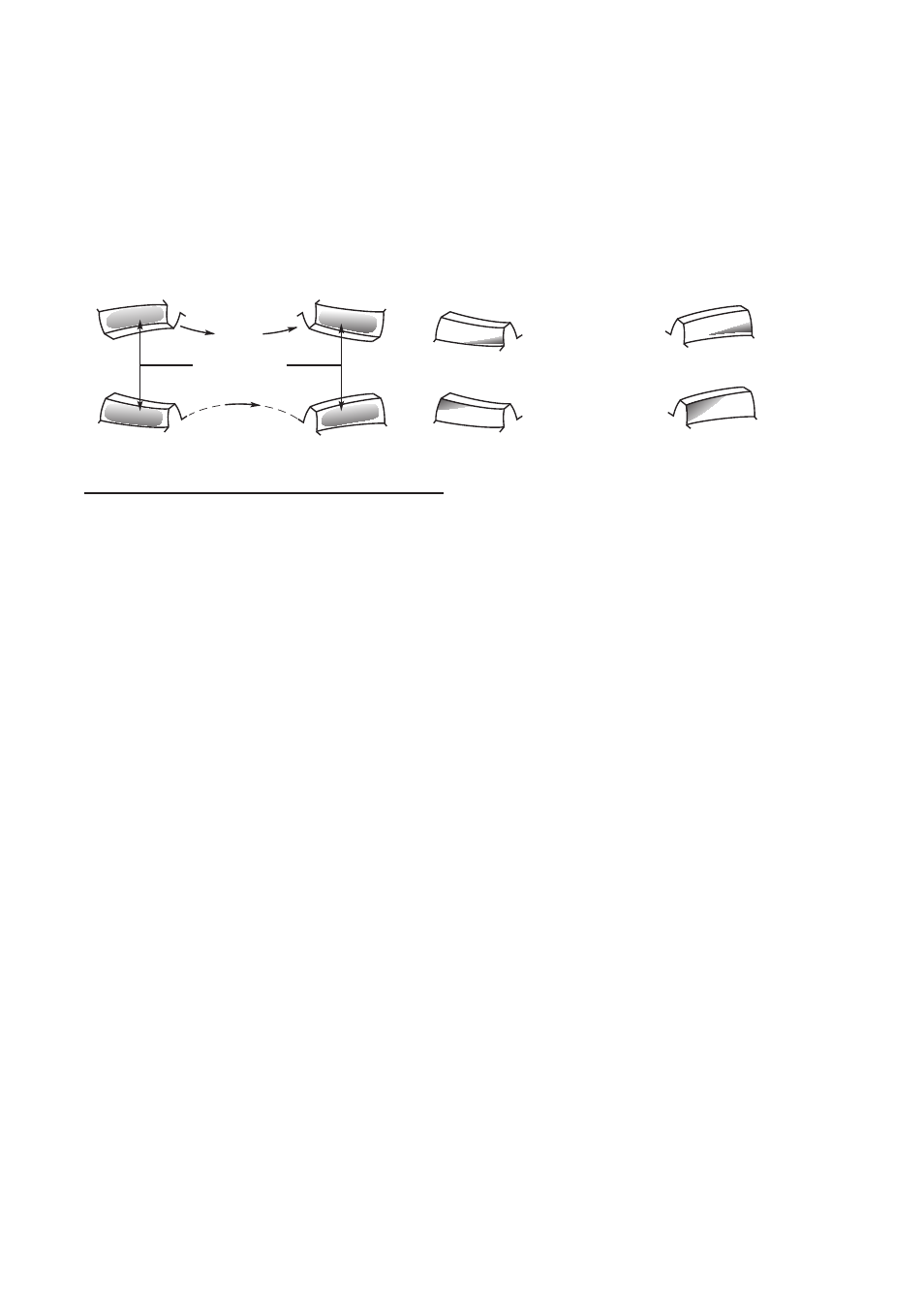

Рис. 14 Конфигурация контактов спиральной передачи
