12
/ Инструкции по ремонту в условиях эксплуатации /

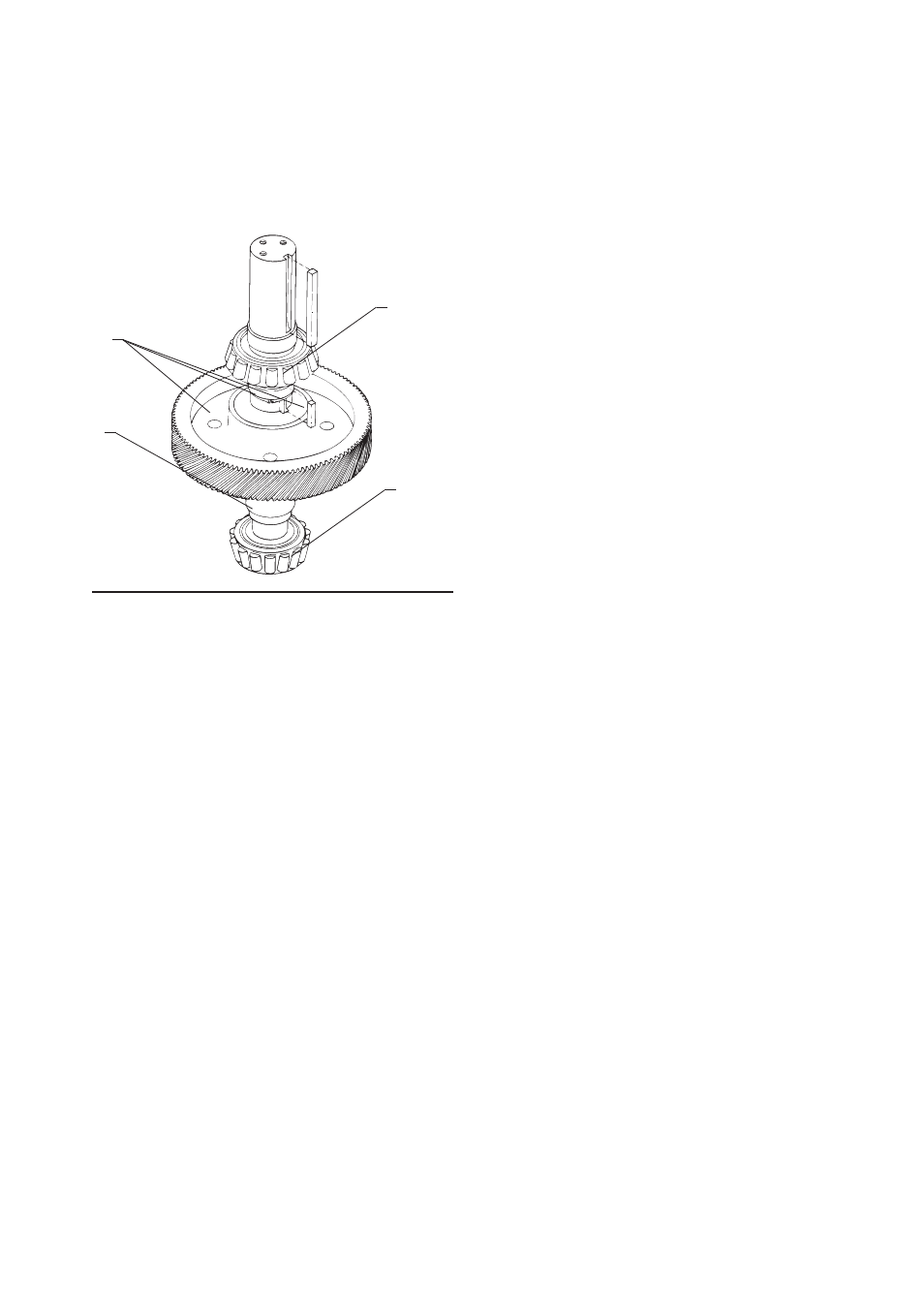

Рис. 11 Вал вентилятора в сборе
1
2
3
4
Вал вентилятора в сборе
Номера деталей и сноски — см. Рис. 3 и 11.
1. Установите главное распорное кольцо. Установите ключ и
наденьте косозубую цилиндрическую передачу ( 201) на вал
вентилятора.
2. Наденьте нижнюю прокладку подшипника ( 40) на вал
вентилятора.
3. Установите нижний конический подшипник ( 421) на вал
вентилятора.
4. Установите верхний конический подшипник ( 422) на вал
вентилятора.
5. Установите нижнюю крышку вала вентилятора ( 421) в корпус
Geareducer (не показана).
6. Установите верхнюю крышку вала вентилятора ( 422) в
крышку корпуса Geareducer (не показана).
Завершение сборки
Номера деталей и сноски — см. Рис. 12.
1. Установите уплотнительное кольцо ( 702) на подузел
ограждения шестерни.
2. Закрепите болтами подузел ограждения шестерни на
корпусе с помощью надлежащего количества прокладок
для обеспечения указанного установочного расстояние
шестерни, которое выгравировано на передней панели
шестерни. См.
рис. 8. Затяните до момента 102 Н м.
3. Одновременно опустите вал вентилятора и подузлы
промежуточного вала в корпус. Совместите отмеченные зубья
зубчатого венца со спиральной передачей с отмеченными
зубьями шестерни зубчатого венца. При перекрытии зубчатой
передачи и шестерни сборочные риски совпадают, их следует
собирать таким же способом. На конце зубчатой передачи
два зуба отмечены “X”, а на шестерне таким же образом
отмечен один зуб, передачи следует совместить таким
образом, чтобы зуб шестерни с отметкой “X” находился
между отмеченными таким же образом зубьями зубчатой
передачи. Расположение сборочных рисок можно проверить
сквозь смотровое отверстие.
4. Нанесите слой деформируемой прокладки № 2 Permatex ®
на поверхность корпуса Geareducer, совместив с крышкой.
Опустите подузел крышки корпуса на корпус, устанавливая
оба подузла вала в их отверстия.
5. Установите установочные штифты ( 20) для совмещения
отверстий подшипника. Закрепите крышку корпуса на
корпусе с помощью винтов с головкой, затянув до момента
102 Н·м.
6. Расположите верхние прокладки промежуточной крышки и
установите крышку промежуточного подшипника с помощью
болтов, затянув до момента 116-122 Н м.
7. Отрегулируйте прокладки для обеспечения надлежащего
окружного зазора 0,007–0,009 дюйма (0,178–0,228 мм)
между спиральными передачами. См. раздел
Процедура
настройки передачи, стр. 14.
8. Следует обеспечить предварительный натяг подшипника
вала вентилятора 0,001–0,003 дюйма (0,025–0,076 мм)
следующим образом.
a–Установите лабиринтное уплотнительное кольцо в крышке
корпуса с несколькими прокладками между крышкой и
лабиринтным уплотнительным кольцом для обеспечения
осевого зазора упорного подшипника. Затяните винты с
головкой лабиринтного кольца до момента 48 Н м.
b–Закрепите циферблатный индикатор для измерения
осевого перемещения вала вентилятора. Обеспечьте опору
стойки индикатора на крышке или промежуточной крышке
рядом с валом вентилятора и разместите индикатор для
считывания данных с верхней обработанной поверхности
вала вентилятора
c–Медленно поворачивайте вал вентилятора в одном
направлении, пока не прекратится нисходящее движение.
Необходимо выполнить это вращение для совмещения
опорных роликов и установки концов роликов на крае
конуса. Запишите показание циферблатного индикатора
или обнулите индикатор.
d–Переместите вал в обратном осевом направлении,
прикрепив к валу шкворневый шарнир и подъемник.
Подъемная сила должна составлять 363 кг, чтобы
значительно превысить вес вала вентилятора в сборе.
Медленно поворачивайте вал в одном направлении, пока не
прекратится любое осевое движение. Запишите показание
циферблатного индикатора.
