Перечень узлов – Инструкция по эксплуатации SPX Cooling Technologies Marley Geareducer 4000
Страница 6
Advertising
6
КРЫШКА ПРОМЕЖУТОЧНОГО
ПОДШИПНИКА
ВОДОТРАЖАТЕЛЬ
КРЫШКА КОРПУСА GEAREDUCER
101 – ЗУБЧАТЫЙ ВЕНЕЦ СО
СПИРАЛЬНОЙ ПЕРЕДАЧЕЙ
101 – ВАЛ-ШЕСТЕРНЯ И ПЕРЕДАЧА
ОГРАЖДЕНИЕ
ШЕСТЕРНИ
КРЫШКА
ОГРАЖДЕНИЯ
ШЕСТЕРНИ
ПРОМЕЖУТОЧНЫЙ ВАЛ
206
204
500
5 – ФИКСАТОР ПРОМЕЖУТОЧНОГО
ПОДШИПНИКА
20 – УСТАНОВОЧНЫЙ ШТИФТ
603
106
201
108
411
602
402
КОРПУС
GEAREDUCER
203
205
102
105
500
702
401
104
202
412
ЛАБИРИНТНОЕ
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
ВЕНТИЛЯЦИОННОЕ
ОТВЕРСТИЕ ДЛЯ
ВОЗДУХА
ВАЛ ВЕНТИЛЯТОРА 301
422
302
307
306
201
40
421
103
601
23
701
КРЫШКА ЛЮКА
500
703
305
303
304
/ Перечень узлов /

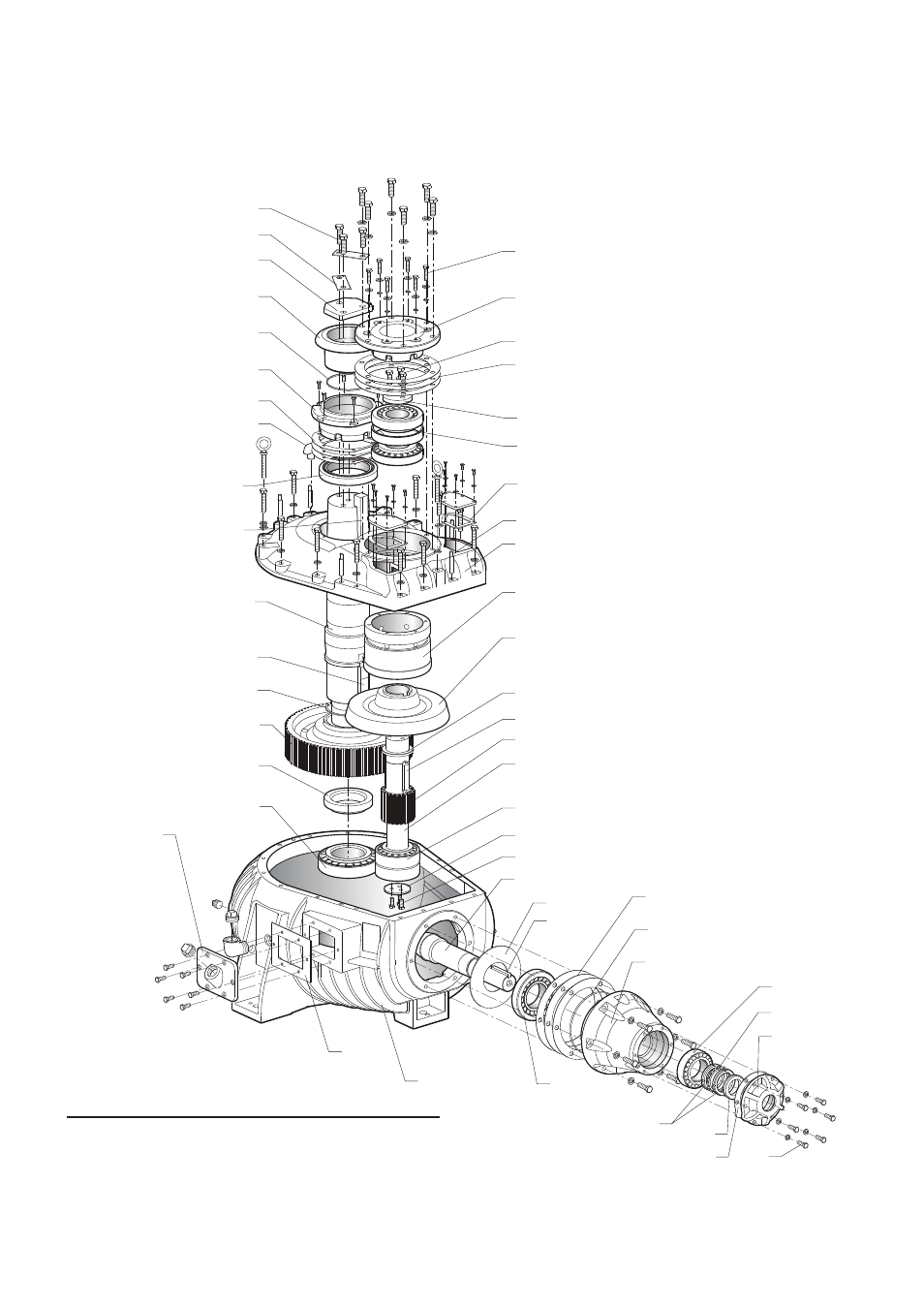

Рисунок 3 Сборка в разобранном состоянии
