13

/ Инструкции по ремонту в условиях эксплуатации /

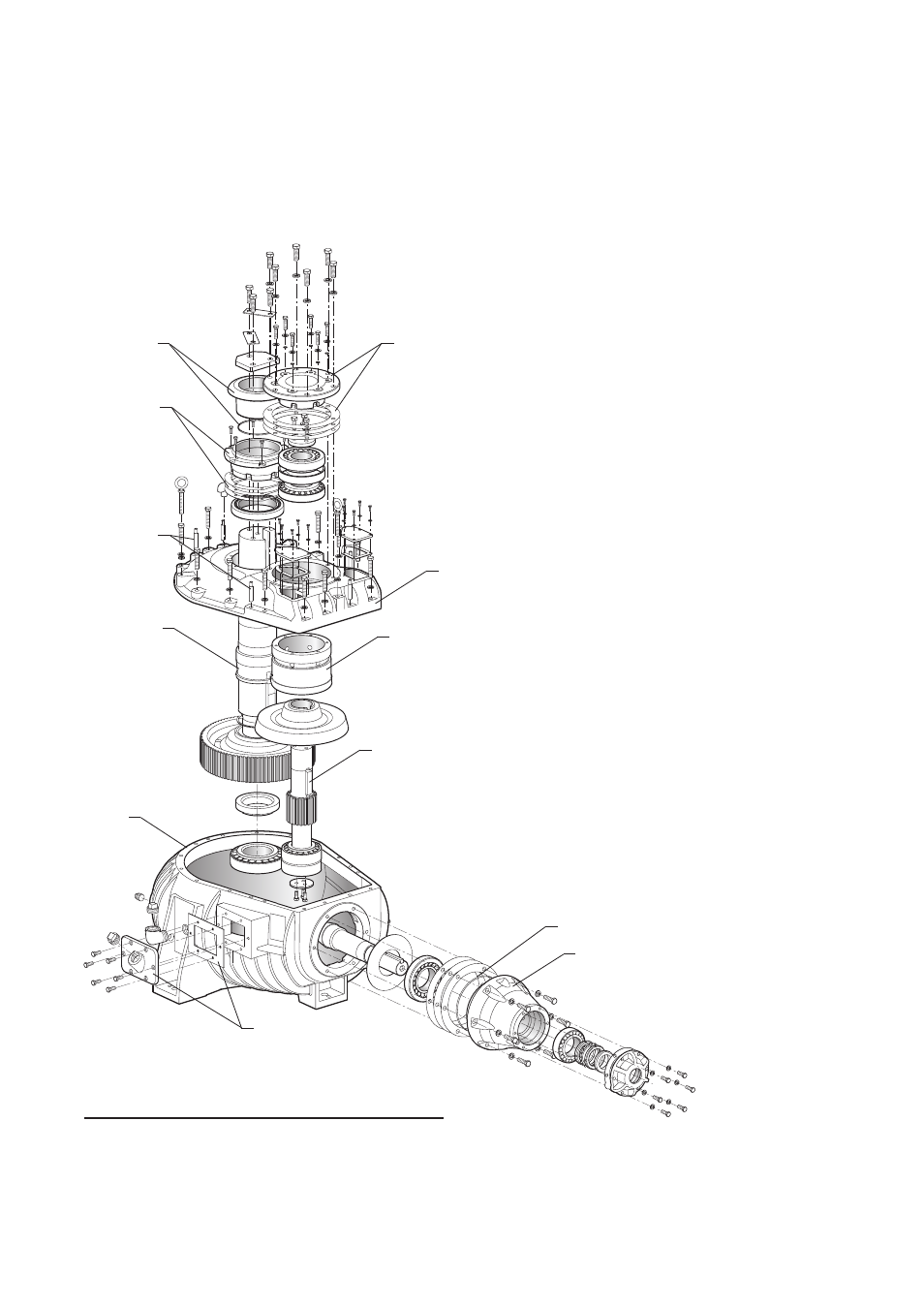

Рисунок 12 Завершение сборки

4

6

5

4

3

3

3

2

1

8

8

9

e–Разница показаний циферблатного индикатора (шаги c и d)
– это исходный осевой зазор подшипника вала вентилятора.
Для достижения указанного предварительного натяга от
0,001 до 0,003 дюйма

(0,025–0,076 мм) снимите количество

прокладок между корпусом и лабиринтным кольцом, равное
измеренному осевому зазору плюс 0,001-0,003 дюйма.
Например, если измеренный осевой зазор составляет 0,005
дюйма

(0,127 мм), снимите прокладки толщиной 0,006-0,008

дюйма

(0,152–0,203 мм).

f–Затяните винты с головкой лабиринтного кольца до
момента 48 Н м.

g–Заполните пазы лабиринтного кольца и водоотражателя
консистентной смазкой NLGI № 2.

h–Установите водоотражатель и его уплотнительное кольцо
(

703) на вале вентилятора.

9. Установите крышку люка, уплотнение (

602) и пробки

трубы.
