Инструкции по ремонту в условиях эксплуатации, Сборка промежуточной секции – Инструкция по эксплуатации SPX Cooling Technologies Marley Geareducer 4000
Страница 11
11
/ Инструкции по ремонту в условиях эксплуатации /

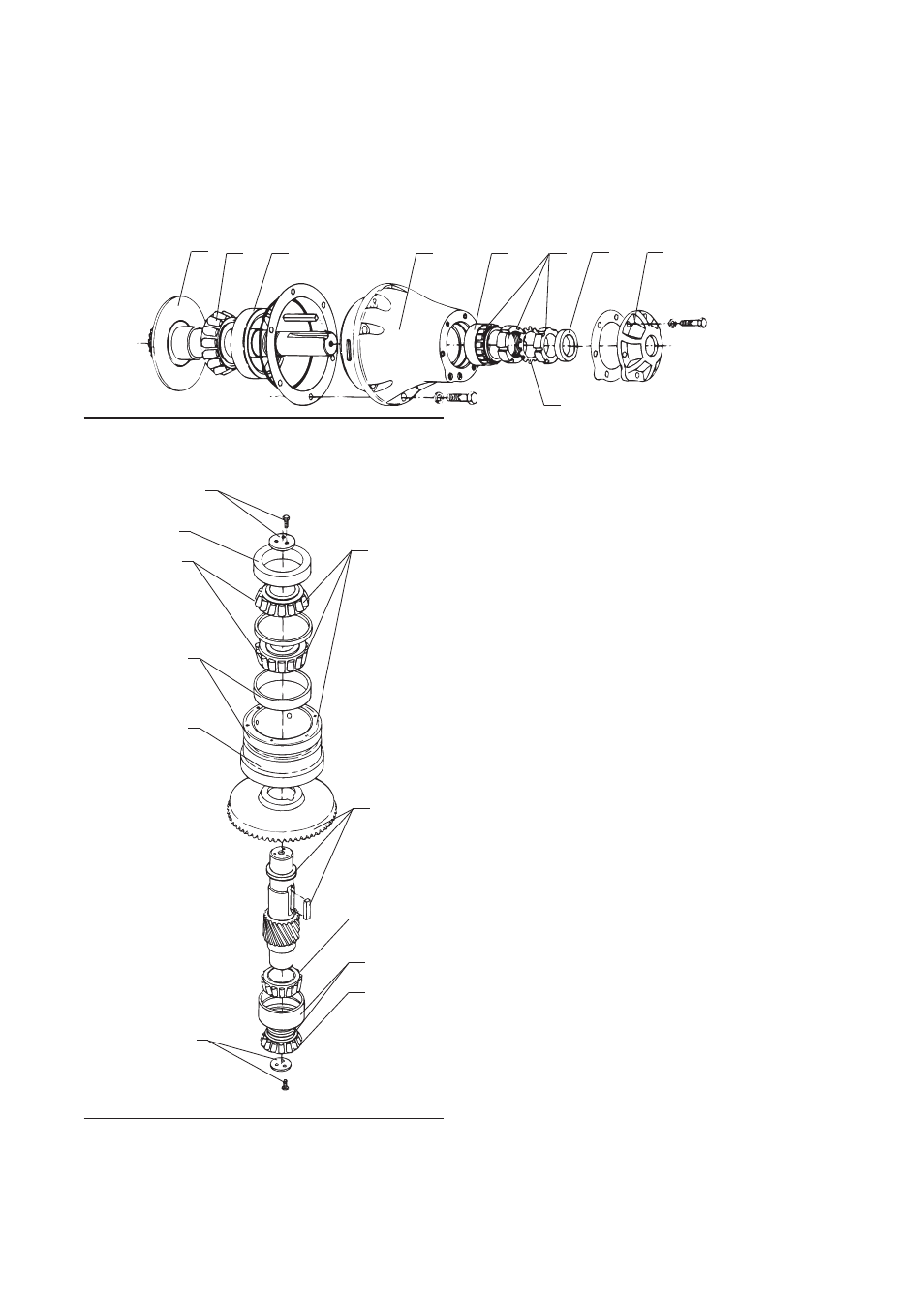

Рисунок 9 Сборка ограждения шестерни
8
6
5
4
3
1
2
7
Рисунок 10 Сборка промежуточной секции
9
5
2
1
5
6B
3
4
7
6
8
10
Сборка промежуточной секции
Номера деталей и сноски — см.
Рис. 3 и 10.
1. Установите зубчатый венец со спиральной передачей
(прокладки используются только на зубчатых передачах
2,304 и 2,435) на верхнюю часть винтовой ведущей шестерни.
Установите ключ (
106) и зубчатый венец со спиральной
передачей на промежуточный вал.
2. Установите верхний конус нижнего промежуточного
подшипника (
411) на промежуточный вал.
3. Установите двойную крышку и прокладку нижнего
промежуточного подшипника (
411).
4. Установите нижний конус на место.
5. Закрепите фиксатор (
203) болтами. Затяните до момента
75 Н м.
6. Установите нижнюю крышку верхнего промежуточного
подшипника на фиксатор (
5).
7. Опустите фиксатор (
5) на промежуточный вал.
8. Установите верхние конические подшипники (
412) на вал.
9. Установите верхнюю крышку (
412) и прокладку в фиксатор
(
5).
10. Закрепите диск (
202) установочными болтами. Затяните до
момента 204 Н м.
