28

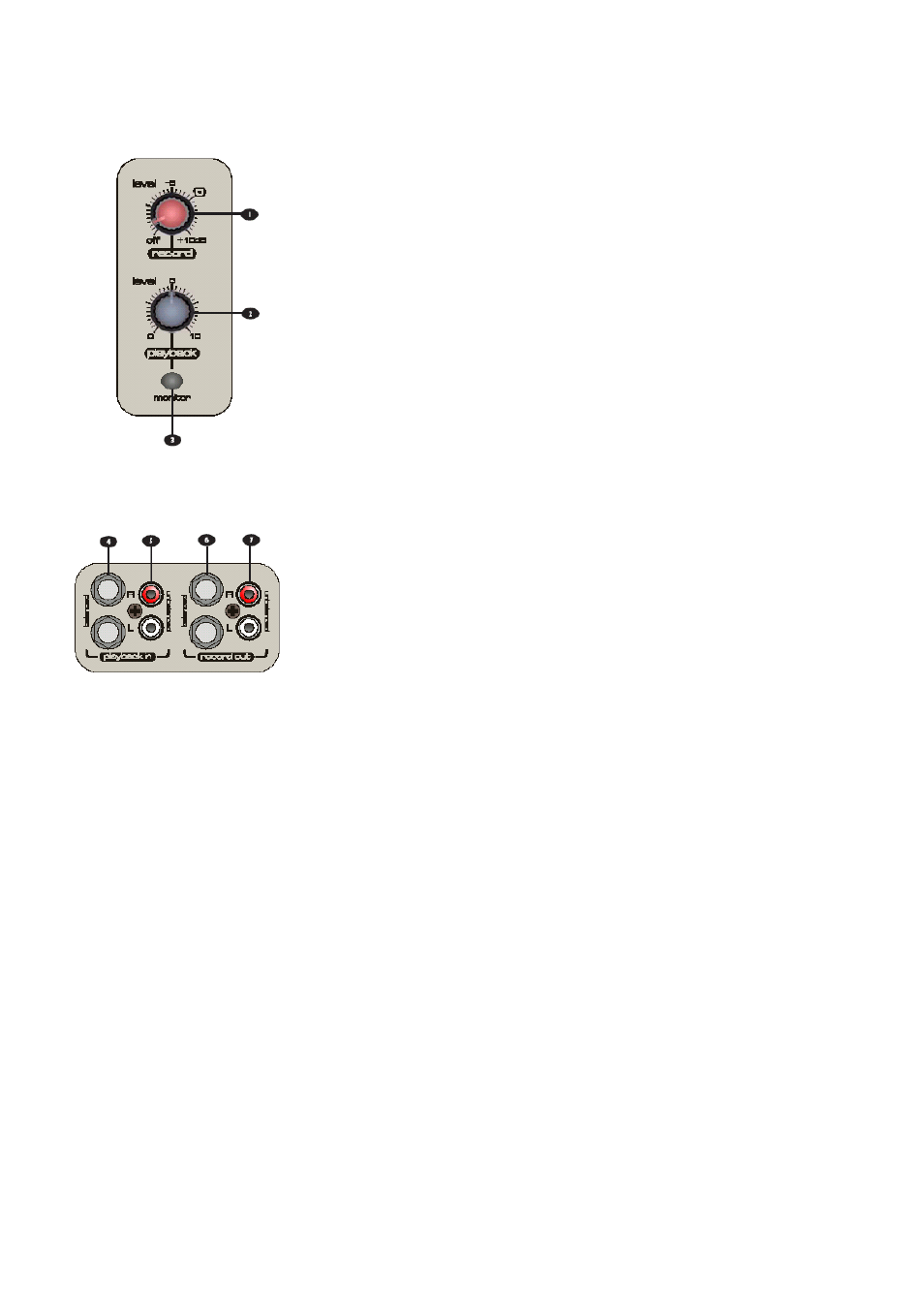

1 - Уровень выхода записи (RECORD OUTPUT LEVEL)
Этот регулятор устанавливает выходной уровень на выходах RECORD (запись).
Необходимо проверить вход монитора звуковой карты /секвенсера на наличие
хорошего уровня сигнала. Если вы строго следовали процедуре установи, то руч-
ка должна быть повернута в позицию 0дБ.
2 - Уровень входа воспроизведения (PLAYBACK INPUT LEVEL)
Этот регулятор устанавливает входной уровень сигнала воспроизведения. При
правильной установке звуковой карты / секвенсера, и использовании максималь-
ного разрешения, этот регулятор должен находиться в позиции 7 (0-10)
3 - Мониторинг воспроизведения (MONITOR PLAYBACK)
При нажатии на фиксирующийся переключатель MONITOR, постфейдерный сиг-
нал подается на шину мониторинга, для установки и выполнения регулировок
отдельно от других каналов. Сигнал мониторинга является истинным стерео сиг-
налом, он не суммируется на моно шине, как на некоторых других микшерах. Это
означает, что при мониторинге канала, не происходит потери позиционной инфор-
мации, и вы всегда слышите сигнал так, как он появляется в стерео поле.
4 - Входы воспроизведения - симметричные (PLAYBACK INPUTS - BALANCED)
К левому и правому входам воспроизведения подключаются 3-х полюсные TRS
джеки. Используйте эти входы для выходов звуковой карты / секвенсера. Входы
являются симметричными и обеспечивают низкий шум и высокое качество от про-
фессионального оборудования, но возможно использование и несимметричных
источников (смотрите коммутационную схему на стр. 17).
5 - Входы воспроизведения - несимметричные (PLAYBACK INPUTS -
UNBALANCED)
К левому и правому входам воспроизведения подключаются 2-х полюсные вилки
выходного шнура проигрывателя. Используйте эти входы для выходов звуковой
карты / секвенсера. Входы являются несимметричными и используются для по-
требительского и полупрофессионального оборудования. Следите за тем, чтобы
длина кабелей была как можно короче.
6 - Выход записи - симметричные (RECORD OUTPUTS - BALANCED)
Левый и правый выходы записи выводятся с 3-х полюсных гнездовых разъемов
как симметричные сигналы.
7 - Выход записи - несимметричные (RECORD OUTPUTS - UNBALANCED)
Левый и правый выходы записи также могут быть выведены с 2-х полюсной вилки
phono. Используйте эти выходы для отправки сигнала записи на звуковую карту
или секвенсер. Выходы являются несимметричными и используются для потре-
бительского и полупрофессионального оборудования. Следите за тем, чтобы дли-
на кабелей была как можно короче.
