20
Головные телефоны исполнителя и
звукооператора

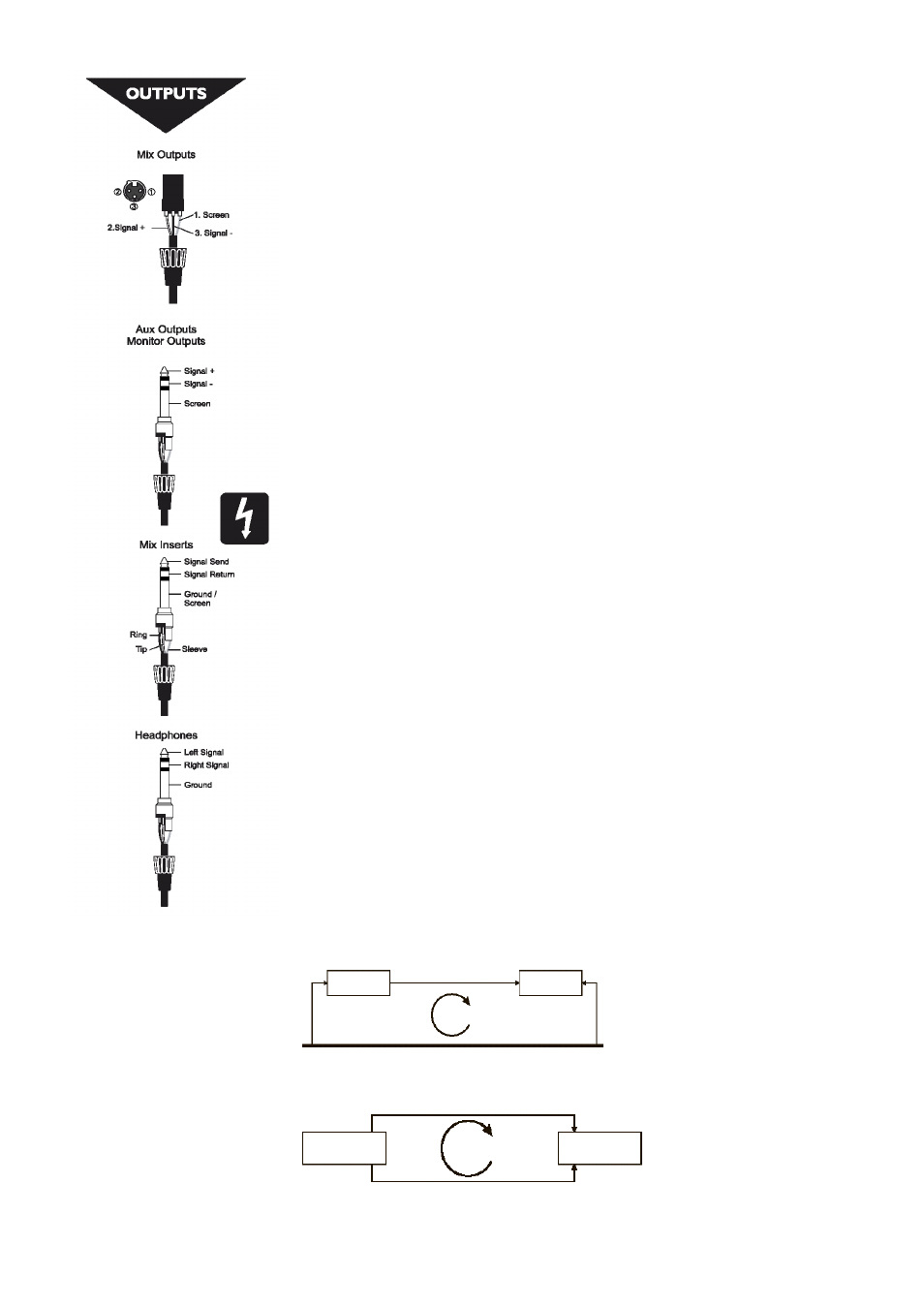

Выходы головных телефонов (Headphone) - это 3-х полюсный джек, разведенный
как стерео выход, как показано. Уровень выхода предназначен в основном для
головных телефонов 200Ом и выше. Не рекомендуется использовать головные
телефоны на 8 Ом, хотя они и могут быть использованы.
Полярность (Фаза)
Возможно, что вы знакомы с понятием полярности электрических сигналов и его
важностью для симметричности аудио сигналов. Так как симметричный сигнал
является высокоэффективным в отношении отмены ненужных помех, то два мик-
рофона, снимающих один и тот же сигнал могут привести к отмене сигнала или
вызвать серьезное понижение сигнала в том случае, если один из кабелей имеет
противоположные провода + и -. Эта инверсия фазы может стать реальной про-
блемой при близком расположении микрофонов и следовательно, вы всегда дол-
жны обращать внимание на правильное подключение контактов при разводке
аудио кабелей.
Заземление и экранирование
Для получения оптимальной характеристики, используйте по возможности сим-
метричные подключения и проверьте, чтобы все сигналы были привязаны к твер-
дой безшумовой точке заземления и чтобы экраны всех кабелей были подключе-
ны к земле. В некоторых редких случаях, для того, чтобы избежать петли по зем-
ле, проверьте, чтобы все экраны кабеля и заземления другого сигнала были
подключены к земле только на своем источнике а не на обоих концах.
Если использование несимметричного подключения неизбежно, уменьшить шум
можно уменьшить следующим образом:
• На INPUTS, рассогласуйте на источнике и используйте двойной экранирован-
ный кабель как будто он симметричный.
• На OUTPUTS, подключите сигнал к контакту выхода +ve, а землю устройства
выхода на -ve. При использовании двойного экранированного кабеля, подключи-
те экран только на конец микшера.
• Избегайте близкого расположения аудио кабелей или размещения аудио обору-
дования вблизи от тиристорного диммера или кабелей питания.
• При использовании низкоимедансных источников таких как хорошие качествен-
ные профессиональные микрофоны или выходы от большинства современного
аудио оборудования, устойчивость к шуму будет значительно улучшена. Старай-
тесь не использовать дешевые высокоимпедансные микрофоны, которые могут
страдать от помех, вызванных длинными кабелями, даже при использовании хо-
роших кабелей.
Заземление и экранирование по-прежнему выглядит как черная магия, и выска-
занные выше предположения являются всего лишь руководством. Если система
по-прежнему шумит, то это чаще всего вызывает петля по земле. Ниже показаны
два примера образования петли по земле.
Пример 1
Пример 2
ВНИМАНИЕ: Ни при каких условиях, заземление основного источника
питания не должно быть отключено от основного провода.
микшер Аудио (с подключенной землей) усилитель
Питание петля по змеле питание
Основная земля
Левый сигнал (с подключенной землей)
Микшер петля по земле Усилитель
Правый сигнал (с подключенной землей)
