Использование кабеля вставки (Insert Cable)

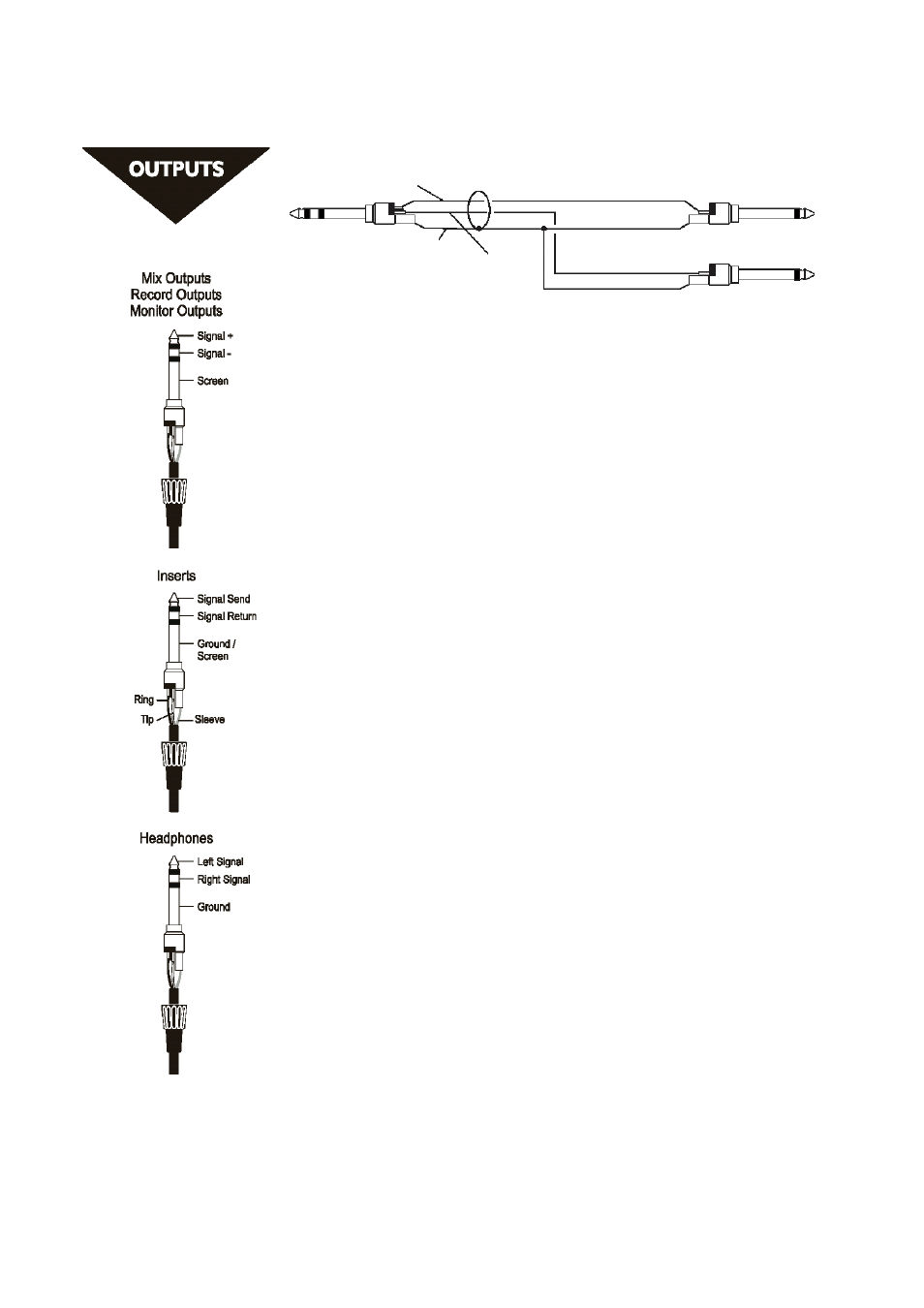

Ниже показан схема разводки для кабеля вставки. Этот тип кабеля может быть
приобретен у дилера Soundcraft или у местного дистриьбютера.
Точка вставки посыл сигнала посыл на внешнее устройство
Стерео входы (Stereo Input) Compact4
К этим входам могут быть подключены 2-х полюсные вилки, которые автоматичес-
ки заземляют «холодный» вход. Используйте эти входы для таких источников как
клавишные, драм машины, синтезаторы, кассетные устройства или в качестве
возвратов с устройств обработки.
Вход - несимметричный, поэтому необходимо делать длину кабелей как можно
короче с целью минимизирования помех на кабеле.
Стерео входы (Stereo Input) Compact10
К этим входам могут быть подключены 3-х полюсные джеки, или 2-х полюсные
вилки фоно которые автоматически заземляют «холодный» вход. Используйте
эти входы для таких источников как клавишные, драм машины, синтезаторы,
кассетные устройства или в качестве возвратов с устройств обработки.
Вход - несимметричный, поэтому необходимо делать длину кабелей как можно
короче с целью минимизирования помех на кабеле.
Вход является симметричным для малого шума и устойчив к помехам, но
можно также использовать несимметричные источники при разводке джеков как
показано, хотя при этом необходимо следить за тем, чтобы длина кабеля была как
можно короче для уменьшения помех на кабеле. Заметьте, что при несимметрич-
ном источнике, кольцо должно быть заземлено.
Монофонические источники могут быть поданы на обе траектории подключением
только к левому Джеку и нажатием на переключатель MONO.
ПРИМЕЧАНИЕ: дополнительная информация о разводке дается на страницах 36/
37.
Выходы микса (Mix Outputs)
Выходы микса - это 3-х полюсные гнездовые разъемы, разведенные так, как
показано слева, симметричные, позволяющие использовать длинные кабели для
симметричных усилителей и другого оборудования.
Выходы монитора (Monitor Outputs)
Выходы монитора - это 3-х полюсные гнездовые разъемы, разведенные так, как
показано слева, симметричные, позволяющие использовать длинные кабели для
симметричных усилителей и другого оборудования.
Экран
возврат сигнала
возврат с внешнего
устройства
Примечание: при использовании XLR, соедините кон-
такты 1 и 3 и подключите к экрану кабеля. Подключите
контакт 2 к сигналу
