18
Подключение

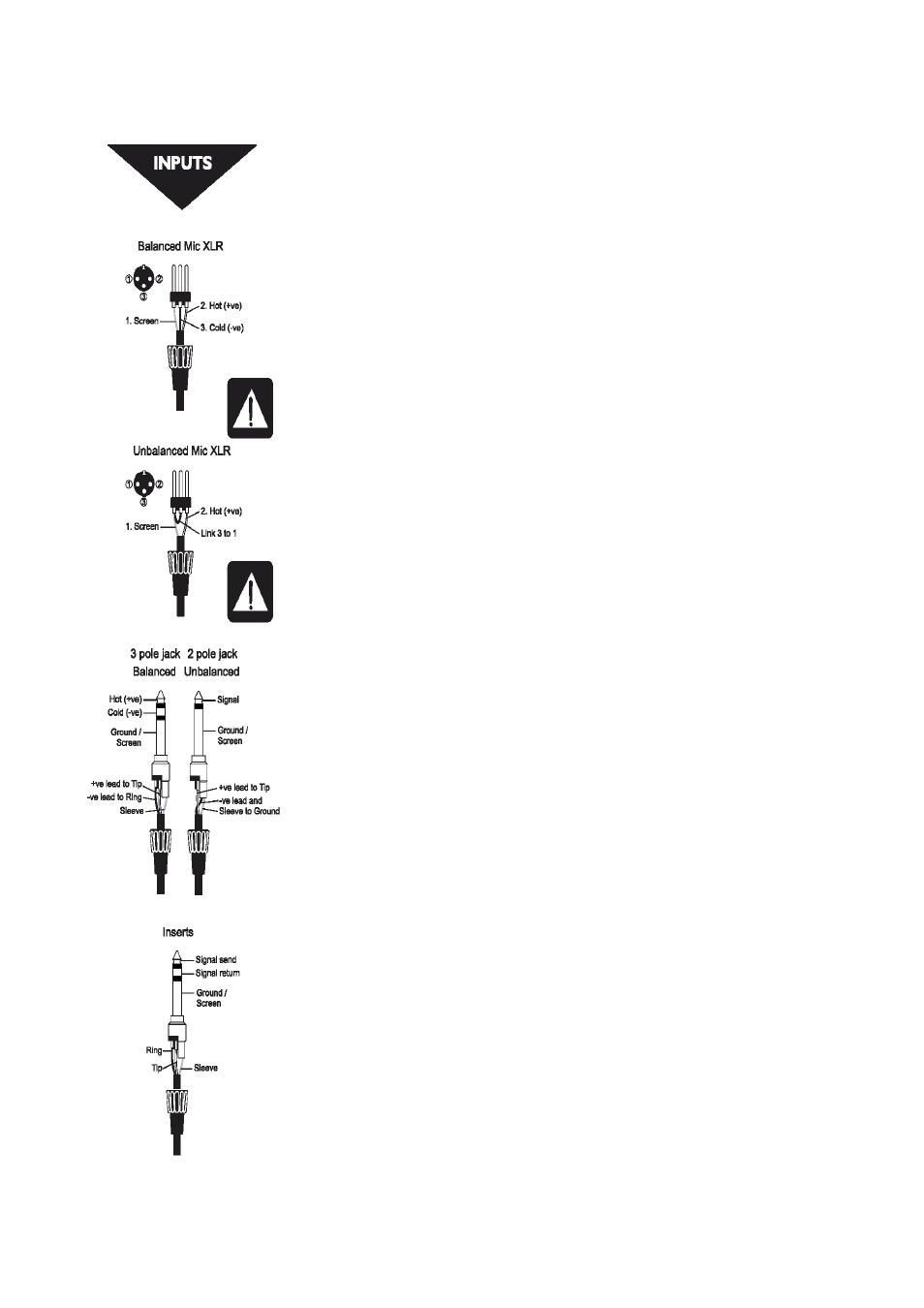

Микрофонный вход (Mic Input)
К внешнему кольцу универсального входа могут быть подключены разъемы XLR
типа. Этот вход подходит для широкого диапазона симметричных или несиммет-
ричных линейных сигналов, полученных как от нежного вокала, требующего луч-
шую низкочастотную характеристику, так и от ударной установки, которой необ-
ходим максимальный динамический диапазон. Лучше всего подходят професси-
ональные динамические, конденсаторные или ленточные микрофоны с низким
импедансом. Хотя возможно использование и недорогих высокоимпедансных
микрофонов, они не дают такую же степень устойчивости к помехам на микрофон-
ном кабеле, что в результате приведет к повышению фонового шума. При вклю-
чении фантомного питания (PHANTOM POWER), на разъем подается соответ-
ствующее напряжение для профессиональных конденсаторных микрофонов.
НЕ используйте нессиметричные источники с включенным фантомным
питанием. Напряжение на контактах 2 и 3 разъема XLR может привести к
серьезным повреждениям. Симметричные динамические микрофоны
обычно используются с включенным фантомным питанием (для уточне-
ния обратитесь к производителю микрофона).
ПРЕДУПРЕЖДЕНИЕ
При подключение к входу LINE источников с высоким уровнем, поверни-
те ручку GAIN полностью против часовой стрелки. Это позволит избе-
жать перегрузки входного канала и получения очень громкого неожидан-
ного звука.
Уровень входного сигнала устанавливается ручкой GAIN.
Вход LINE предлагает такой же диапазон усиления, как и вход MIC, но с более
высоким импедансом входа и чувствительностью на 20дБ ниже. Это подходит
для большинства линейных источников.
Line Input (Линейный вход)
К центру универсального входа подключаются 3-х полюсные джеки или 2-х по-
люсные джеки, с автоматическим заземлением «холодного» входа. Используйте
этот вход для источников, отличных от микрофонов, таких как клавишные, драм
машины, синтезаторы, кассетные устройства или гитары. Вход является симмет-
ричным для малого шума и устойчив к помехам, но можно также использовать
несимметричные источники при разводке джеков как показано, хотя при этом не-
обходимо следить за тем, чтобы длина кабеля была как можно короче для умень-
шения помех на кабеле. Заметьте, что при несимметричном источнике, кольцо
должно быть заземлено. Установите уровень входа с помощью ручки GAIN,
начиная при полном повороте ручки против часовой стрелки. При работе LINE
входа, отключите все подключения MIC.
Insert Point (Точка вставки)
Несимметричная, пре-EQ точка вставки разбивает траекторию сигнала, позво-
ляя выполнять прямую вставку в траекторию сигнала лимитеров, компрессоров,
специальных EQ или других устройств обработки сигнала. Insert (вставка) пред-
ставляет собой 3-х контактный джек, который обычно обходится. При вставке в
джек, траектория сигнала разбивается как раз перед секцией EQ.
Сигнал от канала (часто называемый ПОСЫЛОМ) появляется на наконечнике (TIP)
вилки и возвращается назад (часто называет ВОЗВРАТОМ) на кольцо (RING) с
экраном в качестве общего заземления.
Сигнал может быть также при необходимости подан на альтернативный префей-
дерный, пре EQ выход с помощью провода с закороченных наконечника и коль-
ца, так что траектория сигнала не прерывается.
входы
