26

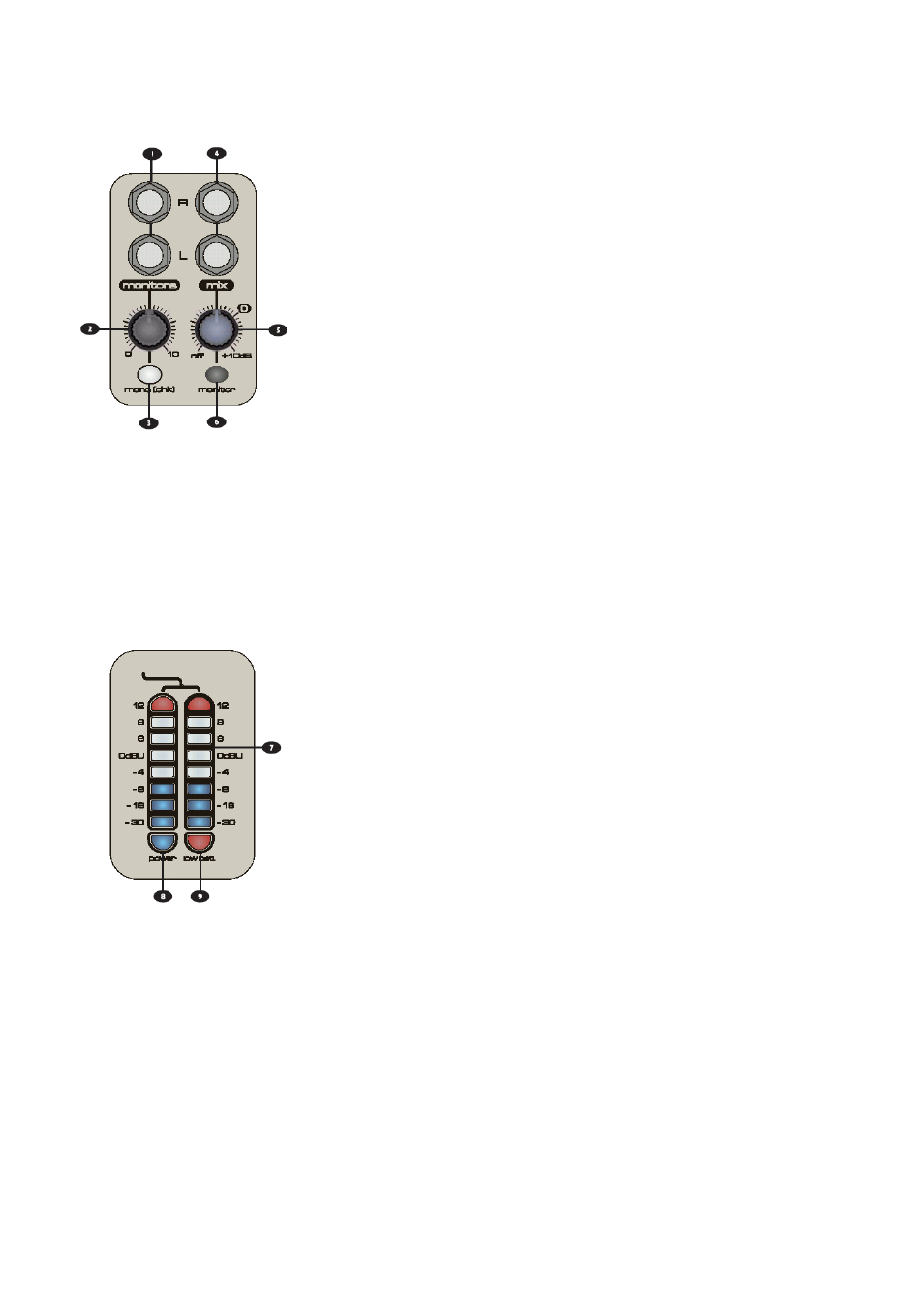

Мастер секция
1 - Выходы монитора (MONITOR OUTPUTS)
Сигналы выходов монитора Правый и Левый выводятся с 3-х полюсных гнездо-
вых разъемов как сбалансированные сигналы.
2 - Уровень мониторинга (MONITOR LEVEL)
Этот регулятор устанавливает уровень Правого и Левого выходов монитора.
3 - MONO (CHK)
Этот переключатель выполняет Моно суммирование сигнала мониторинга, и дает
возможность проверки звучания стерео сигнала в монофоническом режиме.
4 - Выходы MIX
Сигналы выходов монитора Правый и Левый выводятся с 3-х полюсных гнездо-
вых разъемов как сбалансированные сигналы.
5 - Уровень MIX
Регулятор уровня MIX используется для установки окончательного уровня выхо-
дов MIX. При правильной установке усиления (GAIN) входа, он должен быть уста-
новлен вблизи маркировки «0», что дает максимальное разрешение для общего
коэффициента сигнал / шум.
6 - МОNITOR MIX
При нажатии на этот переключатель можно прослушать все сигналы, посылаемые
на шину MIX.
7 - Гистограмные измерители
ТРех цветные пиковые гистограмные измерители отображают уровень Правого и
Левого выходов монитора, обеспечивая постоянное предупреждение о чрезмер-
ных пиках сигнала, которые могут привести к перегрузкам.
Для получения наилучших характеристик, старайтесь удерживать сигнал на пико-
вых уровнях в пределах белых сегментов. Загорание верхнего сегмента красным
цветом означает, что достигнута точка ограничения сигнала и начинается искаже-
ние. В этом случае уменьшите уровень входа.
Подобным образом, при слишком низком уровне выхода (еле заметная регистра-
ция на измерителях), может произойти значительное увеличение фонового шума.
Поднимите уровень входа.
При нажатии на любой переключатель MONITOR, измерители переключаются на
отображение на обоих измерителях выбранного сигнала мониторинга в режиме
стерео.
8 - Индикатор питания
Загорается при подключении питания к консоли.
9 - Индикатор разряда батареек
Загорается при падении напряжения на батарейках до опасно низкого уровня.
После этого батарейки необходимо заменить на новые или подключить устрой-
ство к сетевому источнику питания.
