SoundCraft Compact 10 - Инструкция (Страница 23)

23

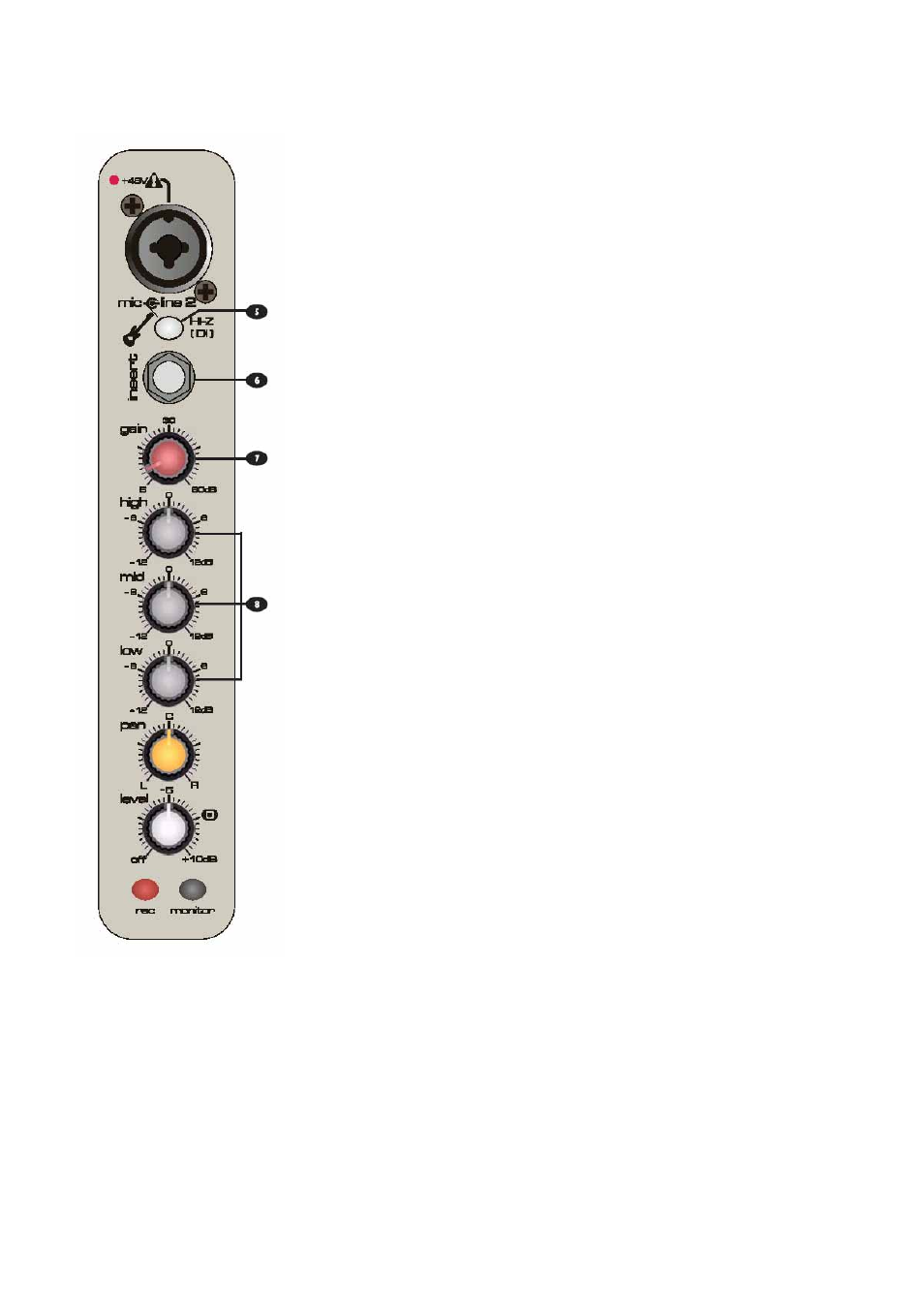

5 - Переключатель прямой инжекции (DIRECT INJECTION)
Этот переключатель активизирует высокоимпедансный режим для 3-х полюсного
гнезда входа. Высокий импеданс используется для соответствия сигналу, полу-
чаемому с высокоимпедансного источника (например басс гитары). При актива-
ции, будет заметно, что звук гитары становится более сильным. Использование
соответствия импеданса для гитарных входов известно как «Прямая инжекция».
При использовании басс гитары без активации переключателя DI, будет заметно
уменьшение на высоких частотах.
ПРИМЕЧАНИЕ 1 - переключатель высокочастотного фильтра, работает на канале
1 Compact 4 и на каналах 1 и 2 на Compact10. Переключатель прямой инжекции
работает на канале 2 Compact 4 и каналах 3 и 4 на Compact10.
6 - ТОЧКА ВСТАВКИ (INSERT POINT)
Несимметричная, пре-EQ точка вставки разбивает траекторию сигнала, позво-
ляя выполнять прямую вставку в траекторию сигнала лимитеров, компрессоров,
специальных EQ или других устройств обработки сигнала. Insert (вставка) пред-
ставляет собой 3-х контактный джек, который обычно обходится. При вставке в
джек, траектория сигнала разбивается как раз перед секцией EQ. Сигнал может
быть также при необходимости подан на альтернативный префейдерный, пре EQ
выход с помощью провода с закороченных наконечника и кольца, так что траек-
тория сигнала не прерывается (смотрите стр. 18/19).
7 - Регулятор усиления (GAIN)
Эта ручка устанавливает величину сигнала источника, посылаемого на осталь-
ной микшер. Слишком высокая установка приведет к искажению сигнала в ре-
зультате перегрузки канала. Слишком низкое значение, приведет к заметному по-
вышению любого фонового свиста и на выходе микшера не сможет быть получен
достаточный уровень сигнала.
Заметьте, что некоторое звуковое оборудование, особенно то, которое предназ-
начено для домашнего использования, работает на более низком уровне (-10dBV)
чем профессиональное оборудование и таким образом необходима более высо-
кая установка усиления для получения такого же уровня выхода.
8 - Эквалайзер
Эквалайзер (EQ) позволяет сделать точную настройку звука, улучшить звук при
живом исполнении, при котором оригинальный звук часто далек от идеала и не-
большое поднятие или обрезание определенных частот голоса может придать
ему большую ясность. Имеется три секции, дающие разновидности регулиров-
ки. Ручки EQ могут придать драматический эффект, так что используйте их
расчетливо, внимательно прослушивая изменения любых установок, чтобы уз-
нать их воздействие на звук.
HF EQ
Поверните ручку направо для подъема высоких частот выше 12кГц до 12 дБ,
добавляя четкость тарелкам, вокалу и электронным инструментам. Поверните на-
лево для обрезания на 12 дБ, уменьшая свист и чрезмерное шипение, которое
может возникнут при использовании некоторых типов микрофона. Установите руч-
ку в центральное фиксированное положение, когда изменение не требуется.
MID EQ
Эта ручка регулировки обеспечивает 12 дБ подъема или обрезания так же как и
ручка HF EQ, но на частоте 600Гц. Частота была выбрана для представления
баланса, перекрывающего диапазон большинства вокалов. Тщательно прослу-
шивайте при использовании этого регулятора, чтобы найти как конкретные харак-
теристики сигнала вокала могут быть расширены или уменьшены. Установите
ручку в центральное фиксированное положение, когда регулировка не требуется.
LF EQ
Поверните направо для подъема низких (басовых) частот ниже 60Гц на 12 дБ,
добавляя теплоту вокалу или дополнительную энергию синтезаторам, гитарам и
ударникам. Поверните налево для обрезания низких частот на 12дБ для умень-
шения жужжания, грохотания сцены или для улучшения нечеткого звука. Устано-
вите ручку в центральное фиксированное положение, когда регулировка не требу-
ется.
