24

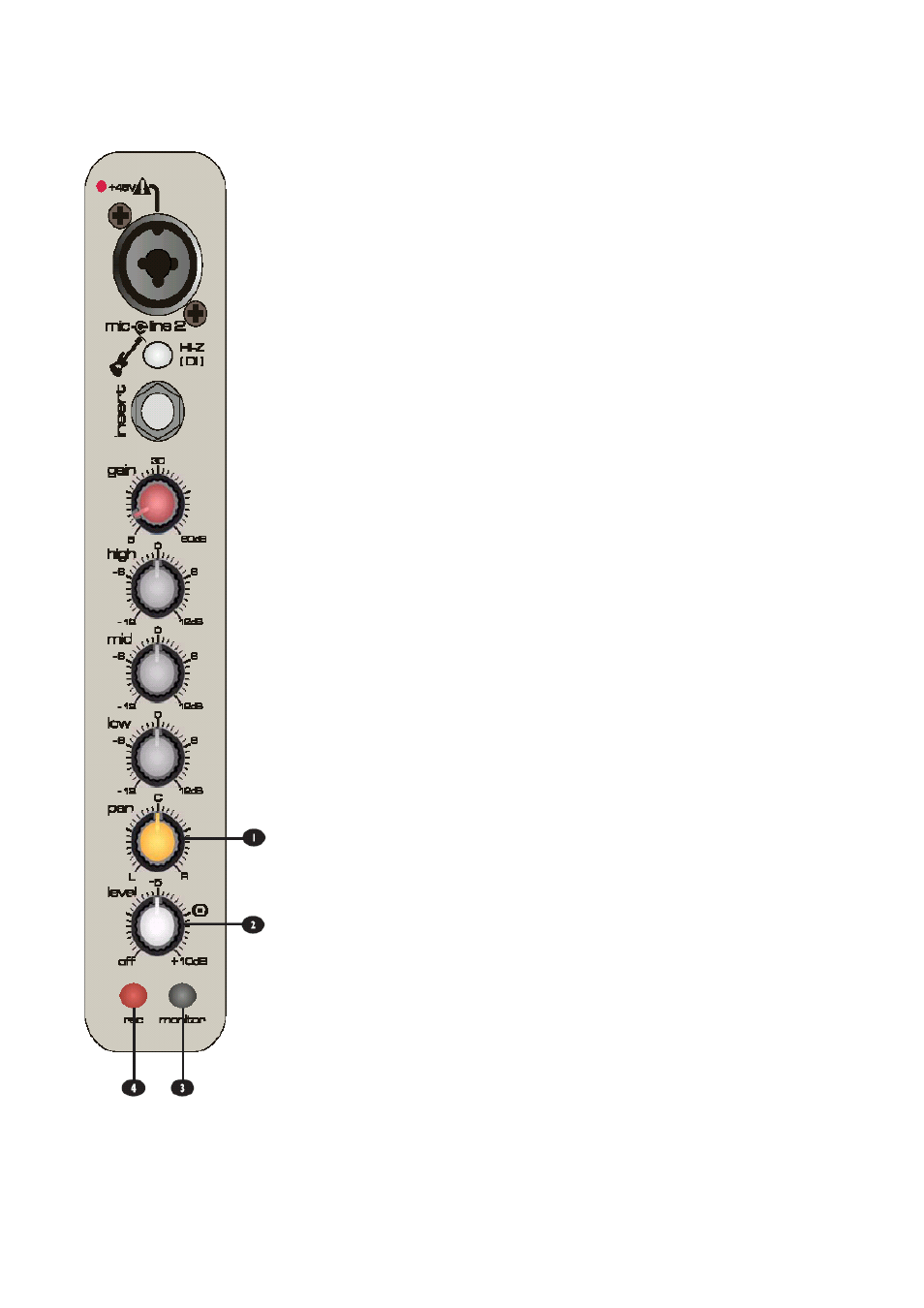

МОНО фонические входные каналы (MONO INPUT
CHANNELS) (продолжение)
1 - PAN (Панорамирование)
Этот регулятор устанавливает величину сигнала канала, подаваемого на левую и
правую шины микса (MIX), позволяя плавно перемещать источник по стерео полю.
При полном повороте регулятора налево или направо, сигнал маршрутизируется
без усиления либо на левый, либо на правый выходы индивидуально.
2- Регулятор уровня канала (CHANNEL LEVEL)
Вращающийся регулятор уровня с определенным пользователем законом изме-
нения, дает плавную регулировку общего уровня сигнала на полосе канала, по-
зволяя выполнять точную балансировку различных сигналов источника, микширу-
емых на Мастер Секции. При правильной установке, полное вращение регулятора
обеспечивает большее управление Смотрите раздел «Начальная установка» на
стр. 30 для установки подходящего уровня сигнала.
3 - Переключатель мониторинга (MONITOR)
При нажатии на фиксирующийся переключатель MONITOR, префейдерный сиг-
нал подается на микшер, для установки и выполнения регулировки отдельно от
других каналов. Сигнал мониторинга является реальным стерео сигналом, он не
суммирован на моно шине, как на других более общих микшерах. Это означает,
что при просмотре канала, не происходит потери позиционной информации, и вы
всегда будете слышать сигнал так, как он появляется в стерео поле (Сценичес-
кий звук перед вами репродуцирован с помощью динамиков).
4 - Переключатель записи (RECORD)
При нажатии на этот переключатель аудио канал посылается на выходы записи.
Эти выходы записи должны быть подключены ко входам звуковой карты. Эта
функция дает три преимущества:
1. Всегда будет записан только канал с нажатым переключателем Записи. При
более сложных миксах, общая ошибка - это запись дополнительных ненужных
инструментов или открытие канала, что добавляет шум к записи.
2. Исполнитель не имеет дела с задержкой аппаратного / программного обеспече-
ния. С другой стороны большинство общих микшеров чаще просматривают сиг-
нал записи с компьютера, что означает наличие задержки, которая может быть
значительной для всех исполнителей, особенно барабанщиков, где синхрониза-
ция критична. Использование нулевой задержки мониторинга означает, что сиг-
нал посылается непосредственно на головные телефоны.
3. Все это делает процесс записи простым, легким в изучении и интуитивным в
применении.
