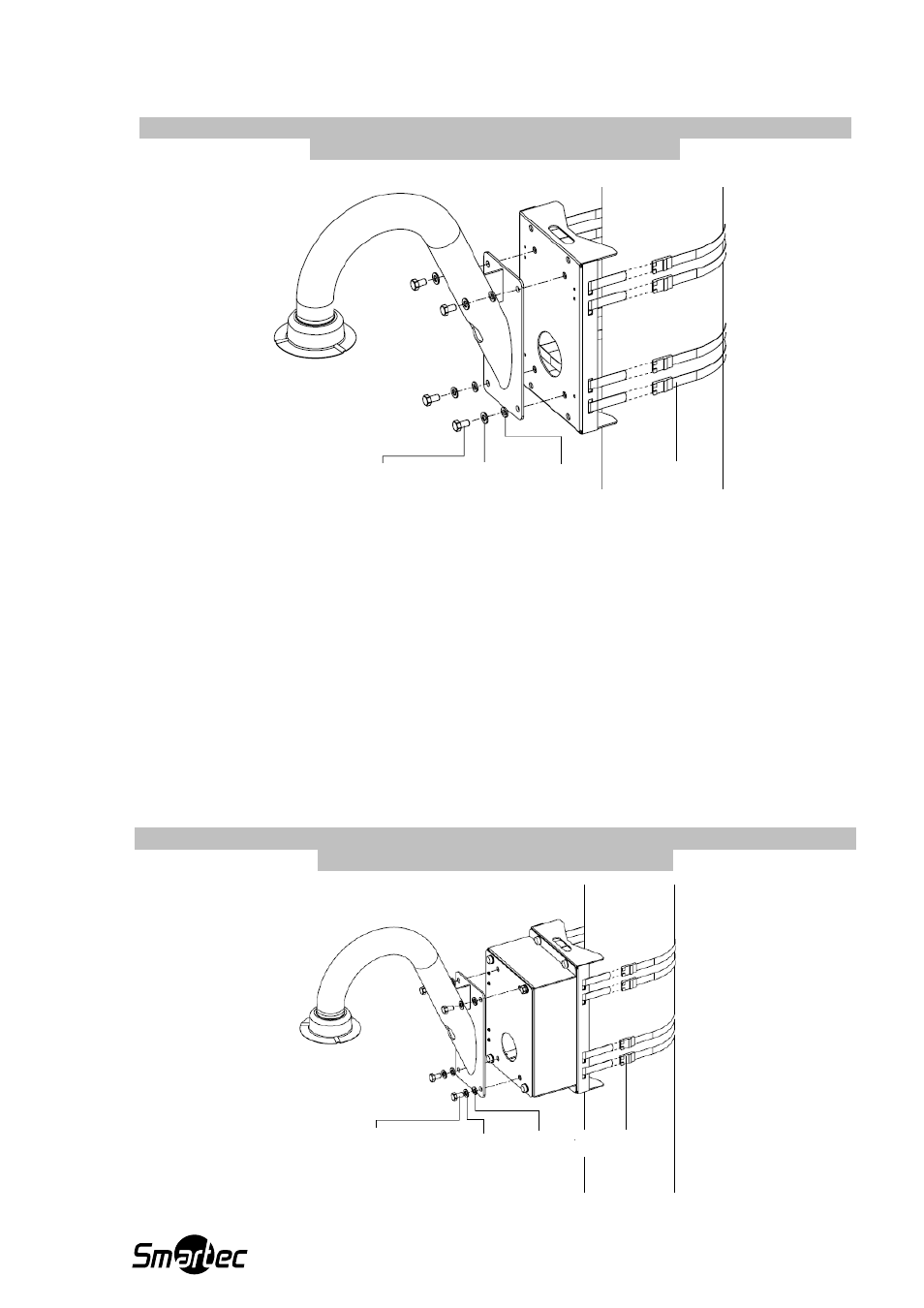

Установка на мачте: Узкая / широкая монтажная пластина для установки на мачте
+ изогнутая трубка + монтажный комплект
Винт с шестигранной головкой
Обычная Шайба
Пружинная шайба
Монтажные ленты из нержавеющей стали
Винт с
шестигранной
головкой
Обычная шайба Пружинная
шайба
Стальные ленты
A-5-2 Установка на мачте с использованием узкой / широкой монтажной коробки
Для установки купольной камеры на мачте с использованием узкой / широкой монтажной коробки
выполните следующие действия.
1. Прикрепите монтажную коробку к мачте с помощью входящих в комплект стальных
крепежных лент.
2. Прикрепите изогнутую трубку к монтажной коробке.
3. Вставьте кабели в изогнутую трубку и верхний кронштейн, а затем подключите их к
купольной камере.
4. Прикрепите верхний кронштейн к изогнутой трубке с помощью винтов и шайб.
5. Прикрепите купольную камеру к верхнему кронштейну с помощью винта.
Установка на мачте: Узкая / широкая монтажная коробка для установки на мачте +
изогнутая трубка + монтажный комплект
Винт с шестигранной головкой
Обычная Шайба
Пружинная шайба
Монтажные ленты из нержавеющей стали
Винт с
шестигранной
головкой
Обычная шайба Пружинная
шайба
Стальные ленты
24
