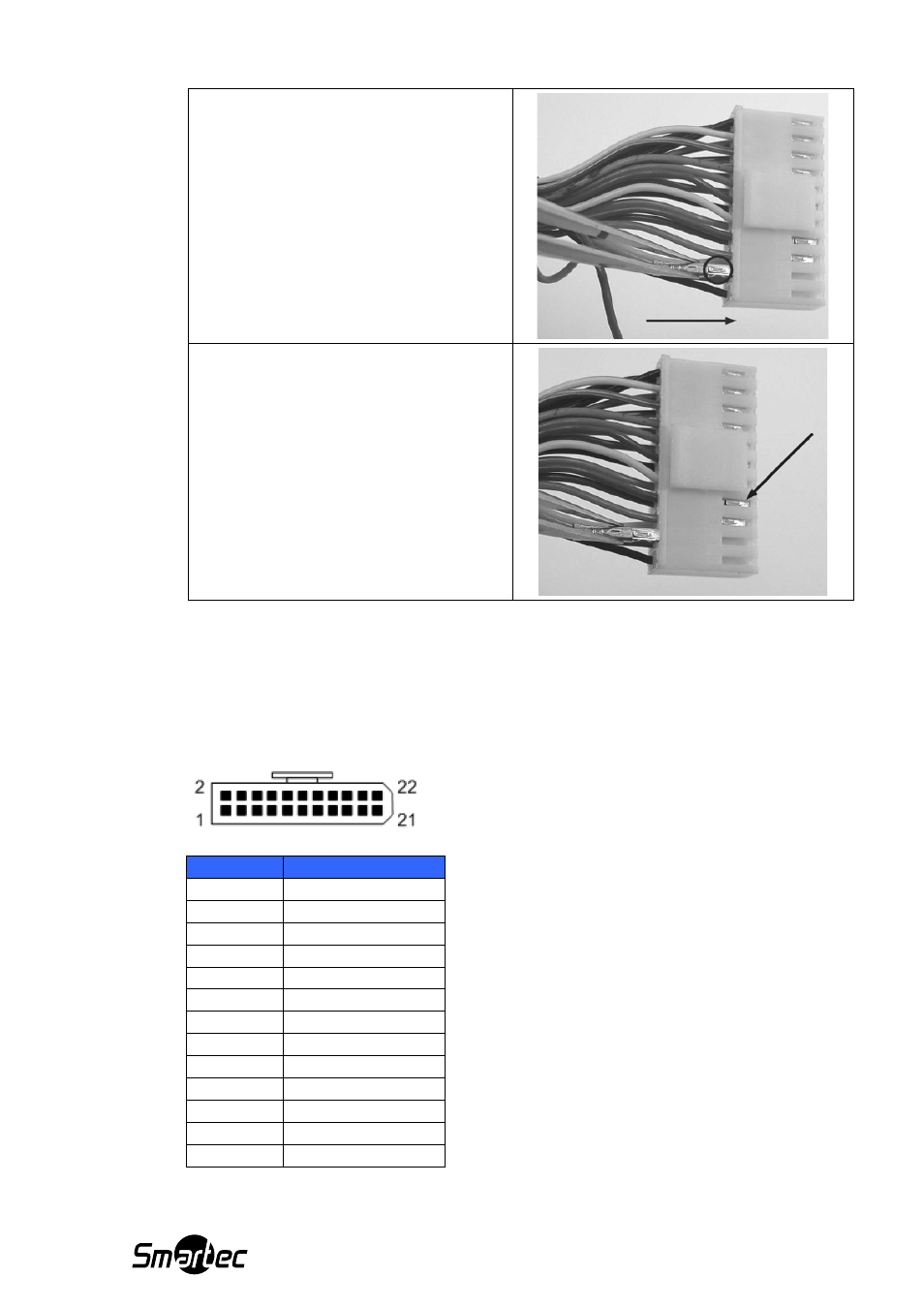

Вставьте зажимы в гнезда на корпусе
разъема защелкой вверх, как показано на
рисунке.
Чтобы освободить зажим, надавите на
защелку, как показано на рисунке, с
помощью подходящего средства. Затем
осторожно вытащите зажим.
Подключение кабеля тревожной сигнализации
Тревожные контакты используются для подключения к системе видеонаблюдения
устройств ввода и вывода сигналов тревоги, таких как тревожные датчики, сирены или
сигнальные лампы. В приведенной ниже таблице содержится информация о назначении
тревожных контактов на 22-контактном разъеме.
Контакт
Назначение
2
ALM NC
4
ALM NO
6
ALM COM
11
ISOG
12
ALM-1
13
ALM-3
14
ALM-2
15
ALM-4
16
ALM-5
17
ALM-6
18
ALM-7
19
ALM-8
20
ALM GND
