A-2: Потолочный монтаж (с использованием прямой трубки)
Для подвесного монтажа купольной камеры с использованием прямой трубки выполните
следующие действия.
1. Убедитесь, что потолок способен выдержать нагрузку, соответствующую весу купольной
камеры и прямой трубки.
2. Подготовьте отверстие в потолке для проводки кабеля.
3. Прикрепите комплект для подвесного монтажа к потолку.
4. Вставьте кабели в прямую трубку и монтажный комплект, а затем подключите их к
купольной камере.
5. Прикрепите монтажный комплект к прямой трубке с помощью винтов и шайб.
6. Установите купольную камеру на монтажный комплект и закрепите с помощью винта.

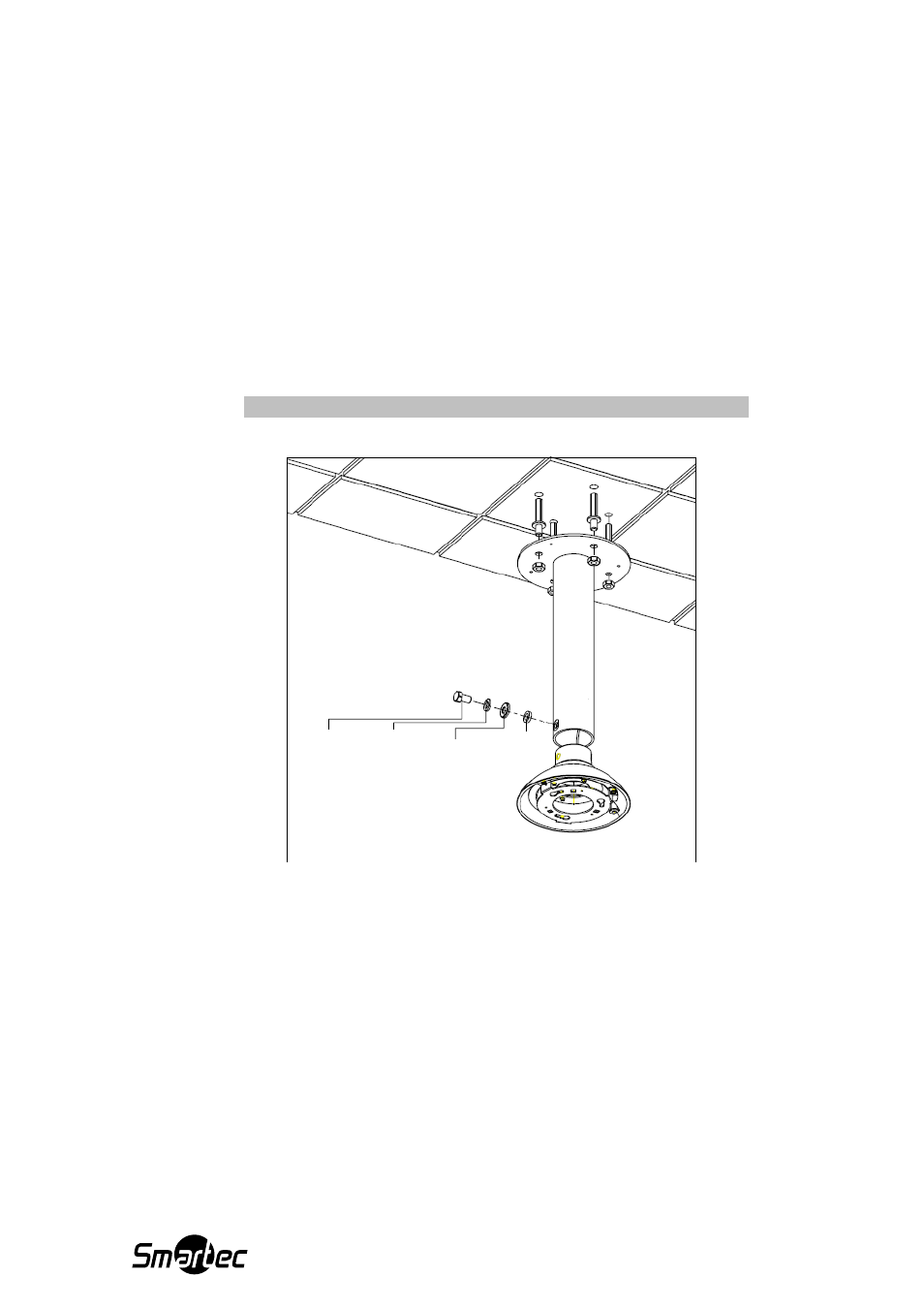

Подвесной монтаж: прямая трубка + монтажный комплект
Винт с шестигранной головкой
Пружинная шайба
Шайба для трубки
Резиновая прокладка
Вин т с
шестигранной
головкой Пружинная
шайба
Шайба
для
трубки
Резиновая
прокладка
