Страница 14
9
T-
10
R+
11-20
Тревога (не подключен)
21
VGND
22
Видео
24 AWG
ПРИМЕЧАНИЕ:
Информация о подключении линии тревожной
сигнализации приводится в разделе 1.5 «Выполнение кабельных соединений».

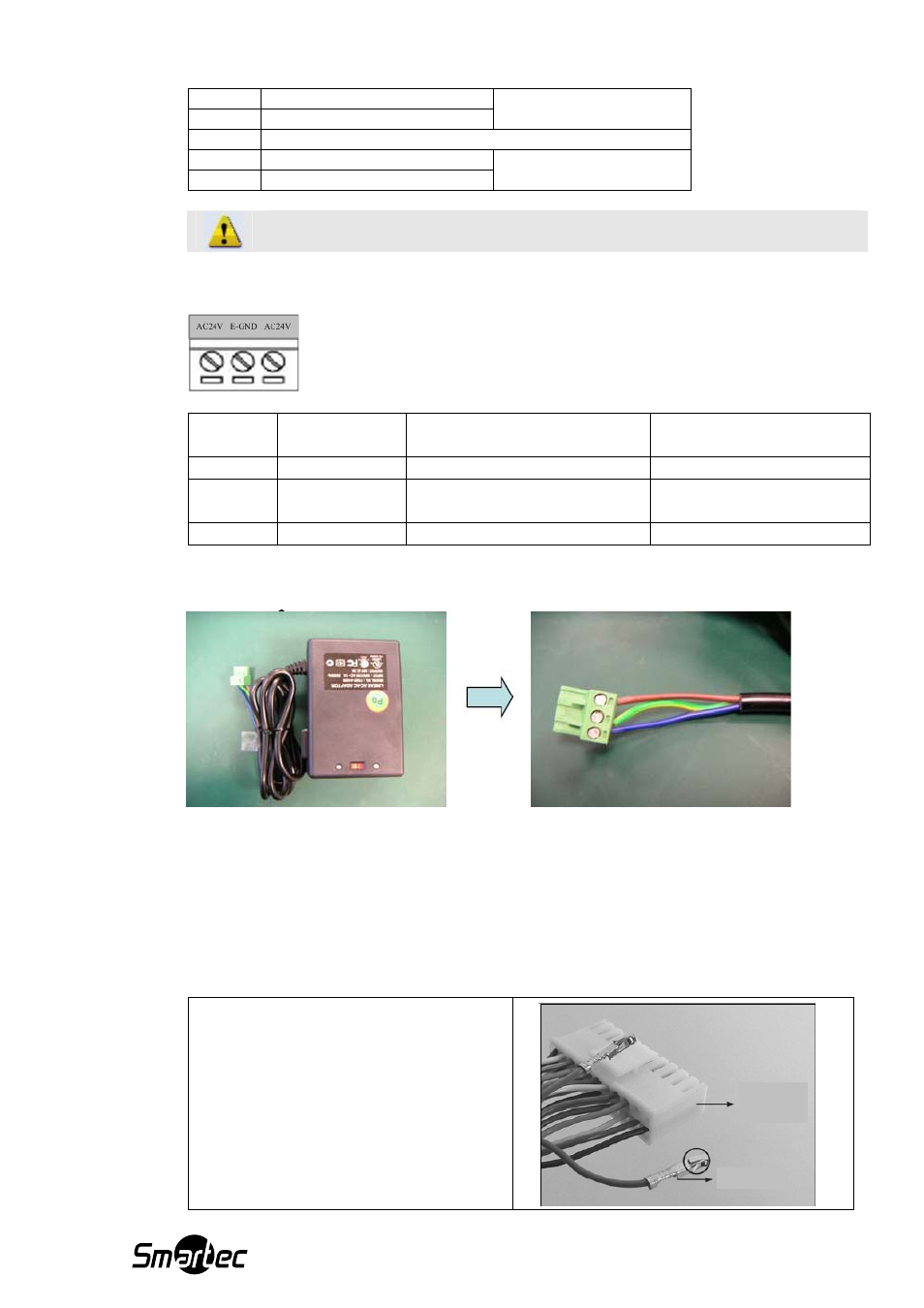

Вход питания
Контакт Обозначение
Назначение
Индикация на адаптере
источника питания
1 AC24V Ввод питания 24 В
Коричневый
2 E-GND Контакт заземления
источника питания
Зеленый / желтый
3 AC24V Ввод питания 24 В
Синий
Адаптер питания
1.5 Выполнение кабельных соединений
Выполнение кабельных соединений и подключение
При подключении устройств ввода и вывода тревоги пользователям может потребоваться
выполнить кабельные соединения. В приведенной ниже таблице приводится иллюстрация
подключения проводов к корпусу разъема (см. рисунок ниже).
Корпус разъема
Зажим
Корпус
разъема
Зажим
10
