A-3-2 Установка в монтажную коробку
1. Для установки купольной камеры на стене с использованием монтажной коробки и изогнутой
трубки выполните следующие действия.
2. Прикрепите монтажную коробку к стене.
3. Прикрепите изогнутую трубку к монтажной коробке.
4. Вставьте кабели в изогнутую трубку и монтажный комплект, а затем подключите их к
купольной камере.
5. При выполнении монтажа кабелей, установке монтажного комплекта и модуля купольной
камеры пользуйтесь инструкциями, приведенными в разделе A-3-1, так как действия такие же,
что при установке с использованием изогнутой трубки.

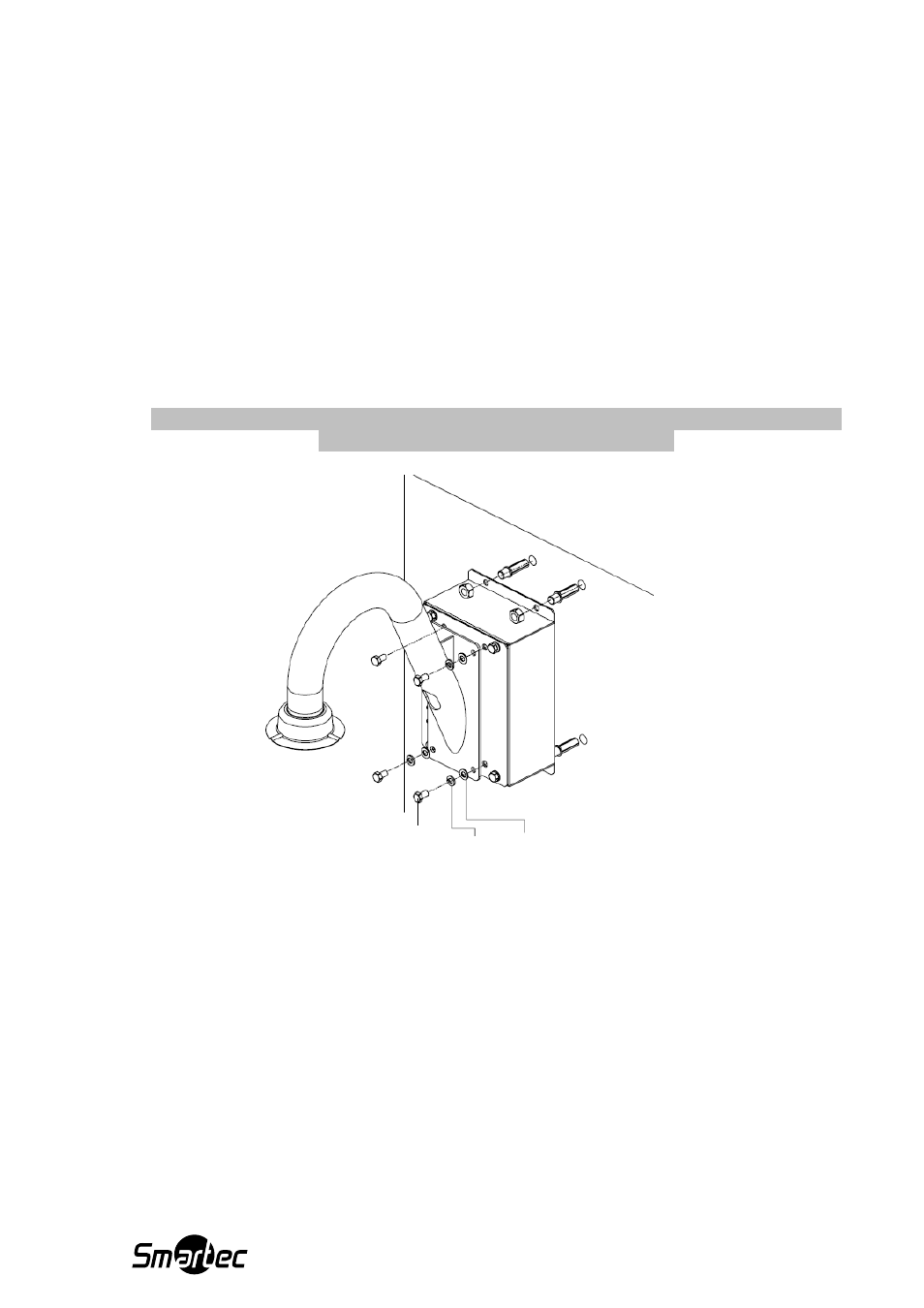

Установка на стене с использованием монтажной коробки: монтажная коробка +
изогнутая трубка + монтажный комплект
нт с шестигранной головкой
Пружинная шайба
Шайба для трубки
Резиновая
прокладка
Винт с
шестигранной
головкой
Пружинная
шайба
Обычная
шайба
A-4: Угловой монтаж
A-4-1 Стандартный угловой кронштейн
Можно установить купольную камеру на стену с помощью углового монтажного кронштейна и
изогнутой трубки.
Предлагаются различные угловые монтажные устройства разной ширины.
1. Подготовьте отверстие в стене для проводки кабеля. Или кабели можно продеть в отверстие в
трубке.
2. Прикрепите кронштейн к стене.
3. Прикрепите изогнутую трубку к надежно установленному кронштейну.
