A-3: Настенный монтаж
A-3-1 Настенный монтаж с использованием изогнутой трубки

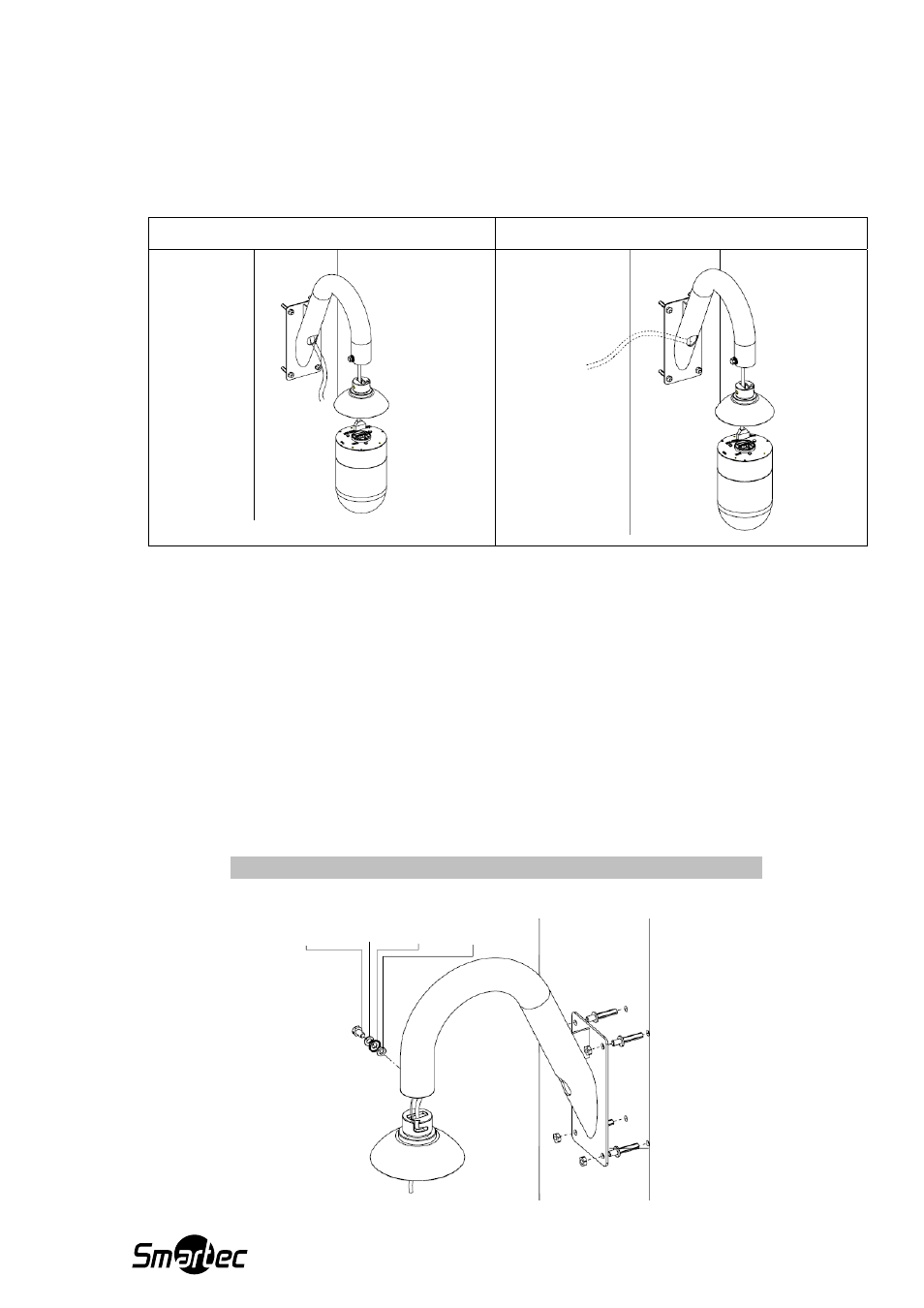

На следующих рисунках показаны разные способы расположения кабелей в трубке.
Кабели снаружи
Кабели внутри
Для установки купольной камеры с использованием изогнутой трубки выполните следующие
действия.
1. Подготовьте отверстие в стене для проводки кабеля. Или кабели можно продеть в отверстие в
трубке.
2. Закрепите кронштейн на стене.
3. Вставьте кабели в изогнутую трубку и монтажный комплект и подключите кабели к
купольной камере.
4. Прикрепите монтажный комплект к изогнутой трубке с помощью входящих в комплект
винтов и шайб.
5. Установите купольную камеру на монтажный комплект и закрепите с помощью винта.
Настенный монтаж: изогнутая трубка + монтажный комплект
Винт с шестигранной головкой
Пружинная шайба
Шайба для трубки
Резиновая прокладка
Винт с
шестигранной
головкой
Пружинн ая
шайба
Шайба для
трубки
Резиновая
прокладка
