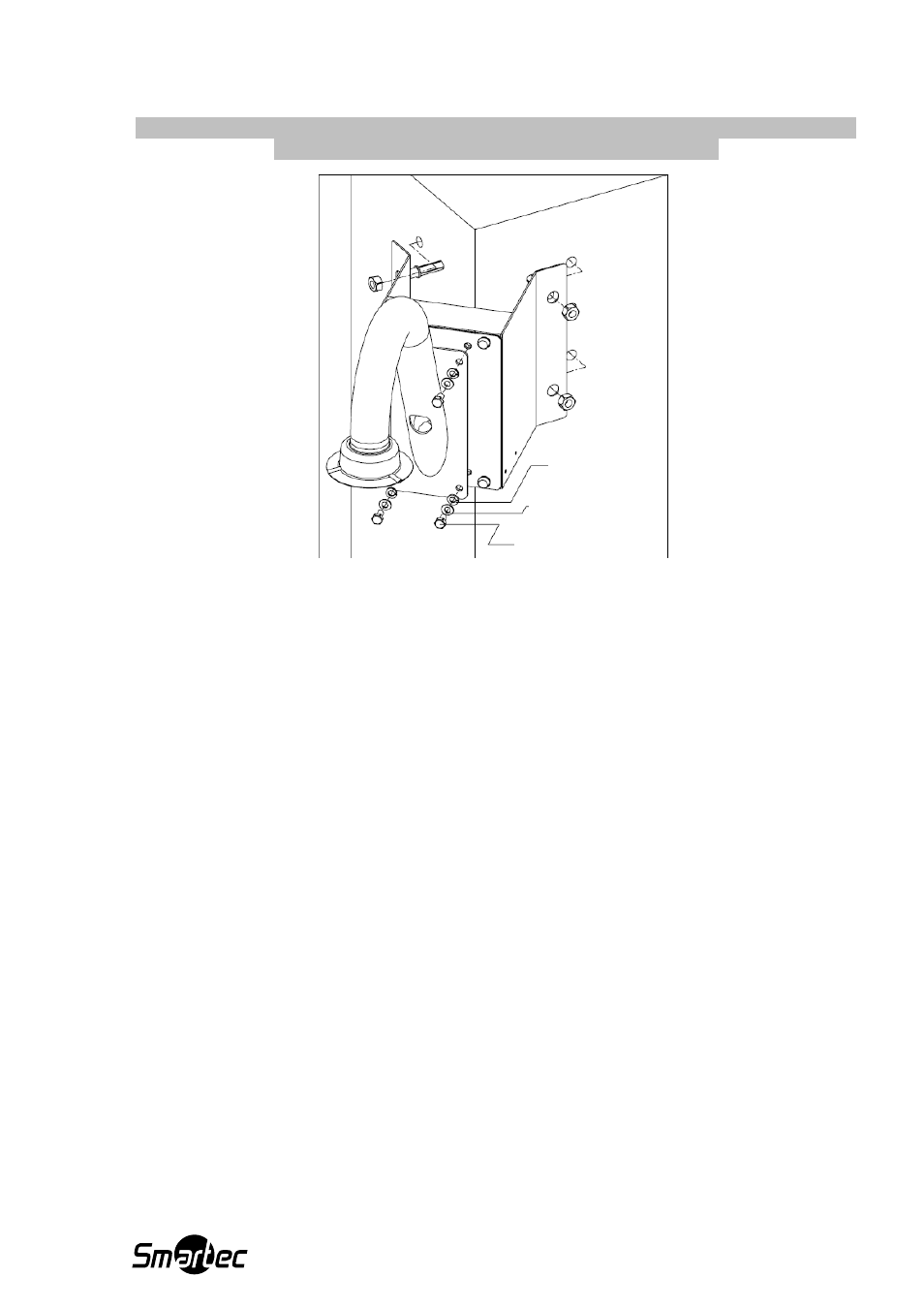

Угловой монтаж с использованием монтажной коробки: узкая / широкая монтажная
коробка + изогнутая трубка + монтажный комплект
Шайба для трубки
Резиновая
прокладка
Пружинная шайба
Обычная шайба
Винт с шестигранной
головкой
A-5: Установка на мачте
A-5-1 Установка с использованием узкой / широкой монтажной пластины
Возможна установка купольной камеры на мачте с использованием узкой или широкой
монтажной пластины и изогнутой трубки.
1. Прикрепите монтажную пластину к мачте с помощью стальных крепежных лент.
2. Прикрепите изогнутую трубку к монтажной пластине.
3. Вставьте кабели в изогнутую трубку и монтажный комплект, а затем подключите их к
купольной камере.
4. При выполнении монтажа кабелей, установке монтажного комплекта и модуля купольной
камеры пользуйтесь инструкциями, приведенными в разделе A-3-1, так как действия такие же,
что при установке с использованием изогнутой трубки.
