9 EB 9519 RU
манометра при обратной компонов-
ке более не может быть использова-
но, и его нужно заделывать, используя
уплотнительное кольцо и винт G 1/2-LH
(см. размерный чертеж на стр. 7).
3.2
Вентили запорные
и уравнительные
В качестве альтернативы для вентиль-
ного блока SAMSON можно установить
два запорных вентиля, а также байпас-
ный/уравнительный вентиль, как пока-
зано на рис. 6.
3.3
Сосуды уравнительные
и разделительные
Сосуды уравнительные и разделитель-
ные используются для поддержания по-
стоянного столба жидкости, что требует-
ся при замерах на паре. Для замеров на
жидкостях нужны разделительные со-
суды, если дифманометр располагает-
ся выше точки замера. Для замеров на
газе нужны разделительные сосуды для
отделения конденсата, если индикатор
располагается ниже точки измерения.
Принадлежности
Уравнительный
вентиль
Отверстия для герметизирующих
проволок
Диагностическое
соединение
Вентили запорные (–)
Подсоединение
манометра
Подсоединение соеди-
нительных линий
Вентиль запорный (+)
1 Вентили запорные
2 Уравнительный вентиль

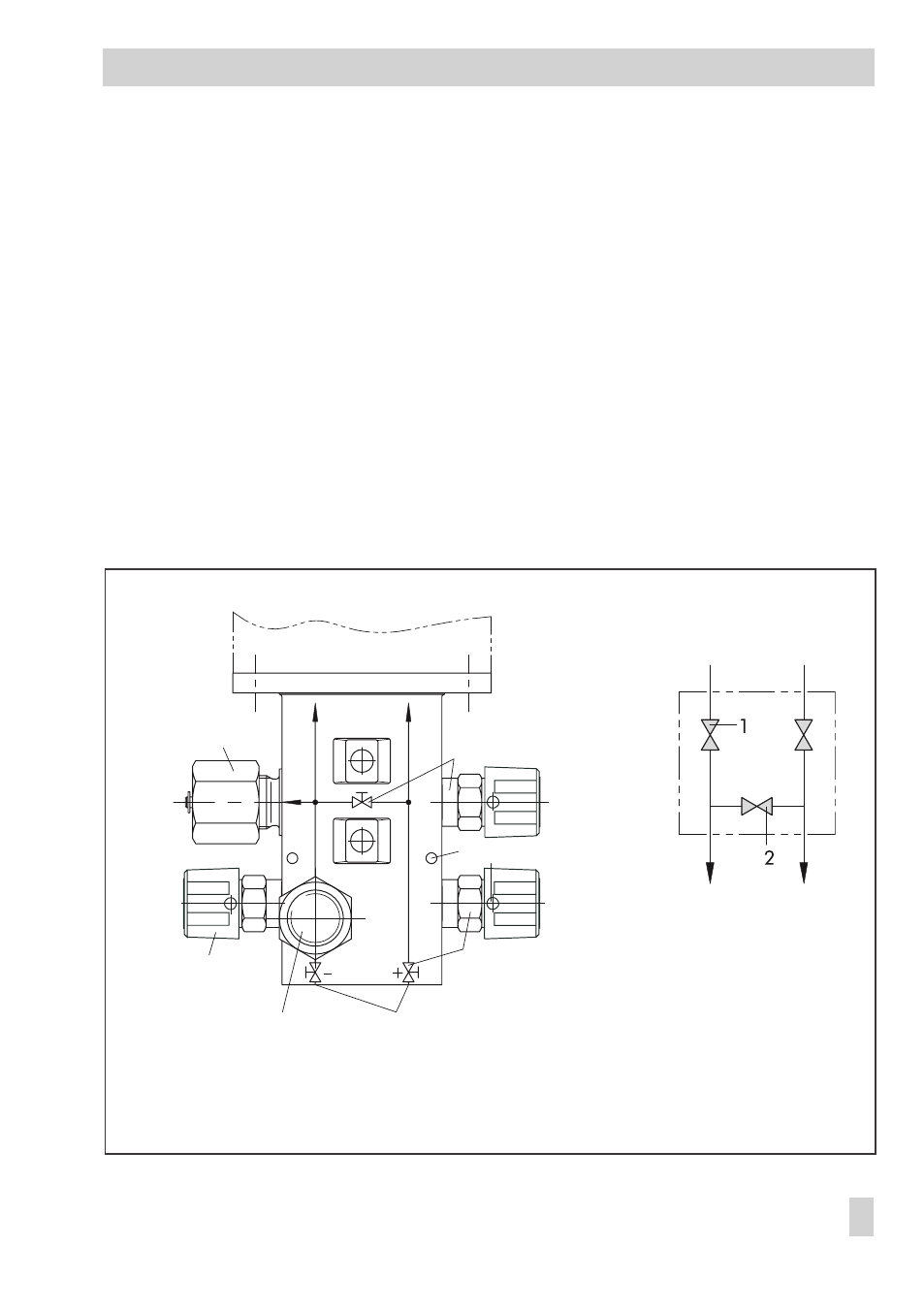

Рис. 5 · Вентильный блок SAMSON Рис. 6 · Вентили запорные
и уравнительные
Media 05
Измерение уровня жидкости
Измерение расхода
от точки измерения
к индикатору
